Auf Matsarnas Anfrage mach ich nen kleines Tutorial wie man MDF-Ringe fräst:

Zubehör:

- MDF-Platte 16mm - 25mm nach Wunsch (Ich hab 19mm genommen)
- Oberfräse mit Zentrierung (Ich hab ne Bosch POV 1100 AE)
- Verschiedene Fräser: Fingerfräser 6mm, Fingerfräser 16mm, Rundfräser 7mm (um die
- Ecken abzurunden)
- Holz und Schrauben (Für Hilfskonstruktion)
- Schleifpapier (recht fein 100 Körnung oder so)
- viel Geduld...!!!

Als erstes vermisst man den Woofer: Gesamtdurchmesser - Durchmesser vom Wooferkorb (Zwischen den beiden Durchmessern liegen die Löcher für die Befestigungsschrauben)

Bsp.: 30er Woofer (Emphaser X3 SPL)

Gesamtdurchmesser: 31,5cm
Wooferkorb: 28cm

Maße: 35,5 (2cm Rand) - 31,5 - 28

Jetzt werden die Maße halbiert (logischerweise fürn Kreis) und ein einem Eck der Platte angetragen. Der Mittelpunkt für die Zentrierung liegt bei 17,75cm. Dort ein Loch bohren das ein bisschen kleiner wie die Zentrierungsschraube ist!

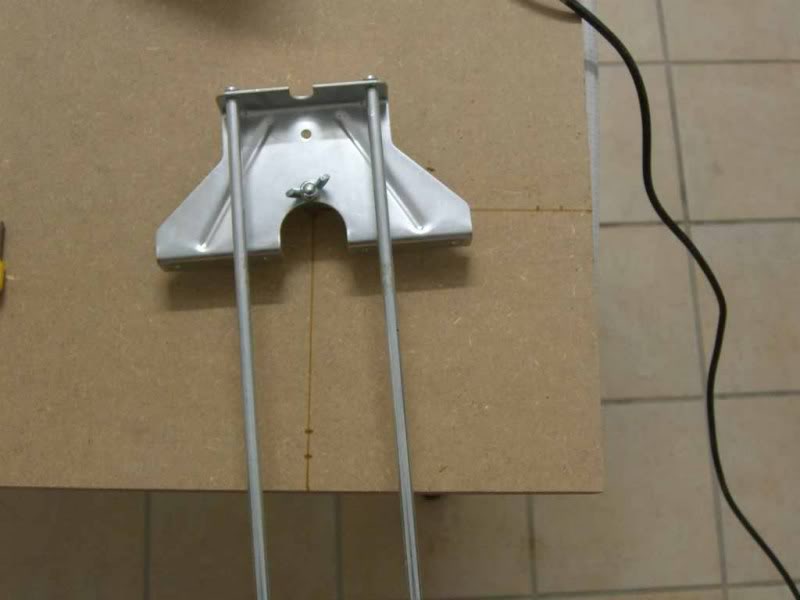

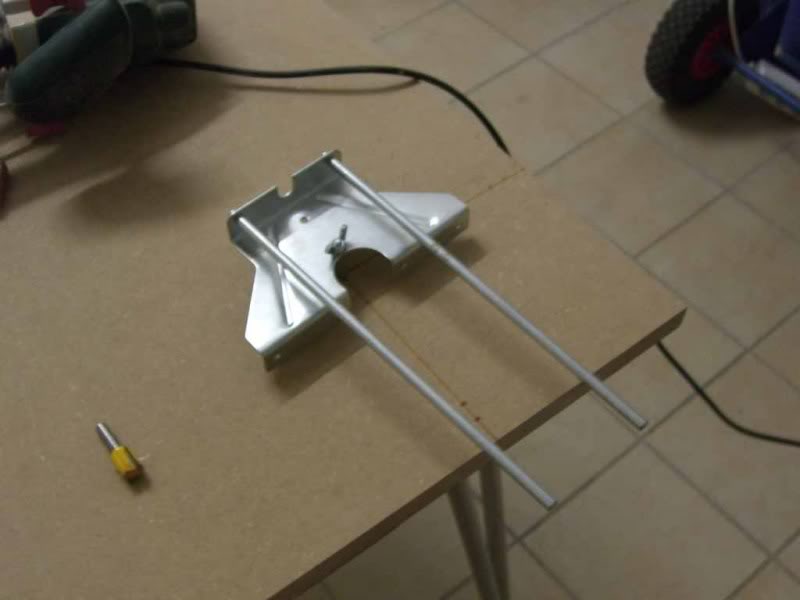

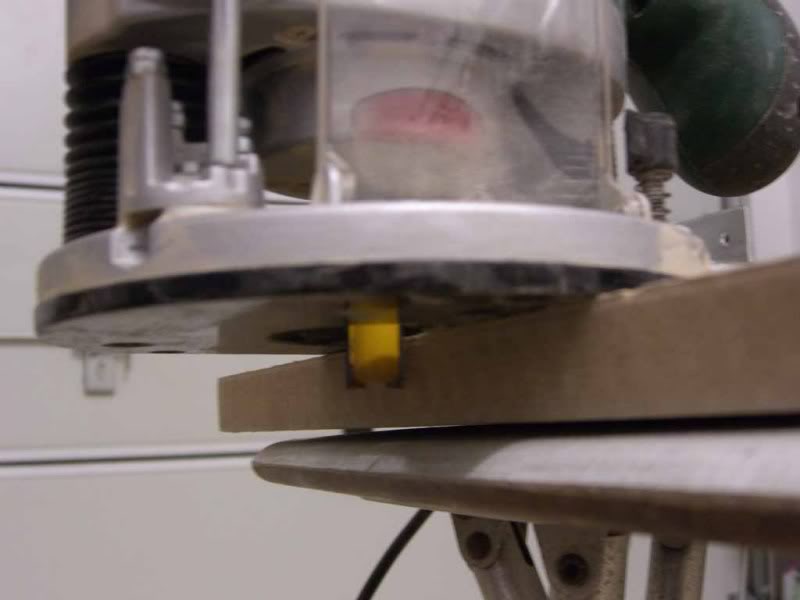

So nun den Fingerfräser so ansetzen das er die Platte gerade berührt und sich noch frei drehen kann. Hier sehr genau arbeiten und den Fräser kontrollhalber mit der Hand drehen um den Abstand zu testen!



Dann alles fixieren und ca. 12mm Tiefe einstellen (bei 19mm) und einmal im Kreis fräsen. Dann einmal umdrehen und nochmal herum fräsen.

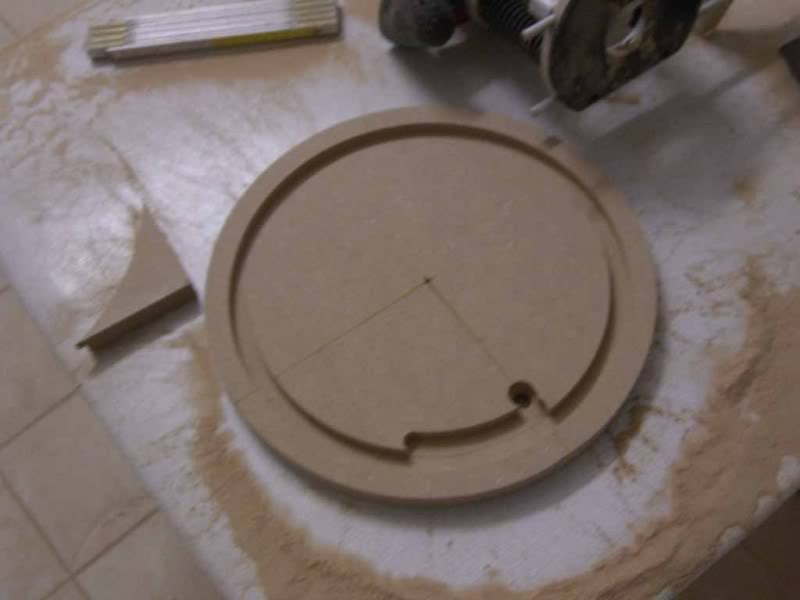

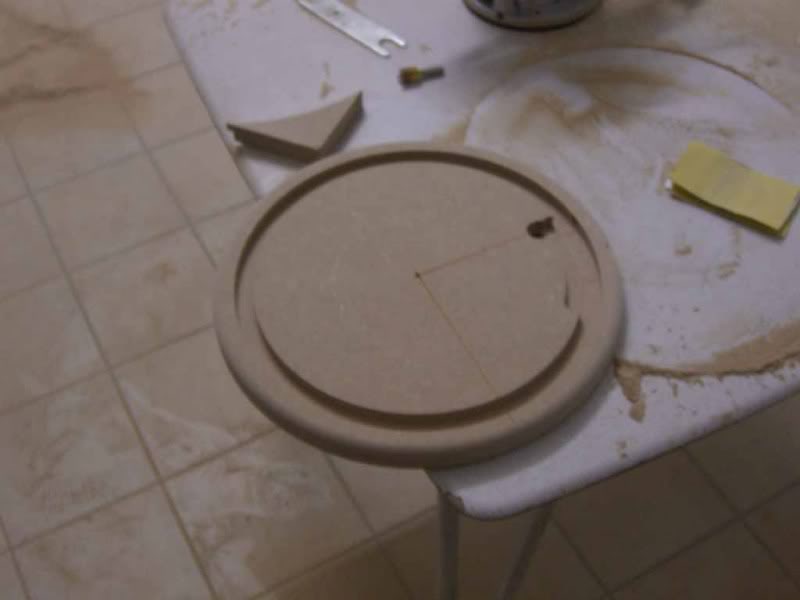

Jetzt ist der äußere Kreis fertig. Jetzt misst man von aussen 2cm rein, markiert es und dann nochmal 1,5cm und markiert nochmal (Für den Absatz und das Loch). So jetzt gibt es zwei Möglichkeiten. Entweder ihr bohrt ein Loch mit dem selben durchmesser wie euer Fräser ganz knapp jeweils innerhalb der Markierungen (Das eine Loch für den Absatz nur so tief wie der Absatz sein soll Bohren - nicht durchbohren!!!) oder ihr bohrt ein schön großes Loch viel weiter innen als eure Markierung und fräst dann entlang der angezeichneten Linie bis ihr die äußere Markierung erreicht habt mit ca. 1cm Tiefe (bei 19mm). Dann wieder Fixieren und den Absatzkreis fräsen (da der Absatz 15mm ca. sein sollte ist es hilfreich den 16mm Fräser zu benutzen da ihr dann nur einmal rundherum Fräsen müsst. (Nur eine Seite fräsen nicht um drehen!!!)




Nun Fräser wechseln (Rundfräser) und aussen ansetzten (die meisten Fräser haben ein kleines Kugellager damit immer der richige Abstand gefräst wird) und einmal im Kreis fräsen. Jetzt ist der Ring schön abgerundet.



Dann wieder mim Fingerfräser an der inneren Markierung mit 1,2cm Tiefe herumfräsen und dann umdrehen und nochmal fräsen. Vorsicht: Wenn es zum Ende kommt am besten innere Platte und äußeren Ring mit Schraubzwingen fixieren das euch der Fräser nicht auskommt und euch die stundenlange Arbeit zunichte macht!!! (Ist mir mal passiert)

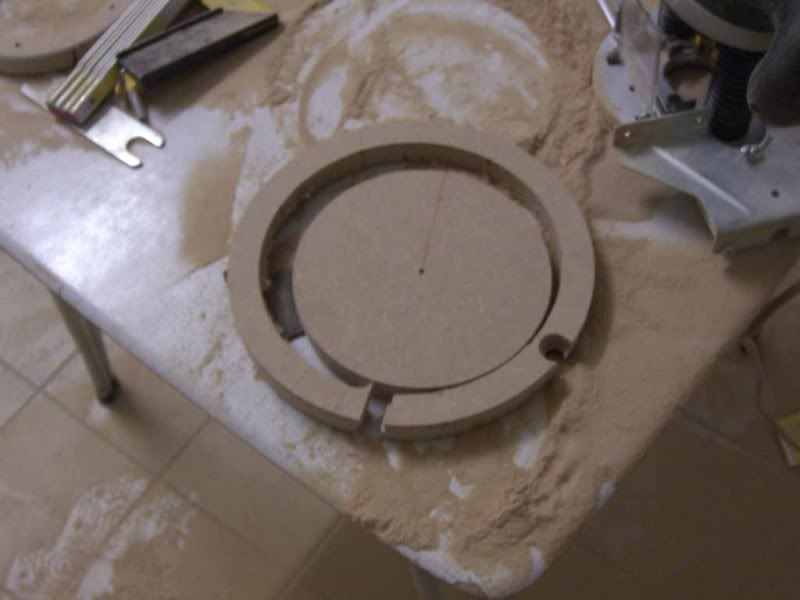

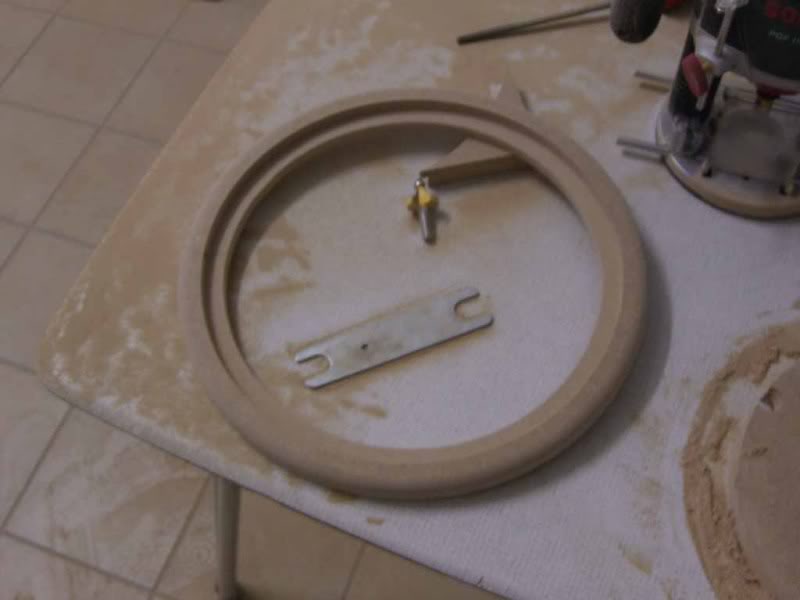

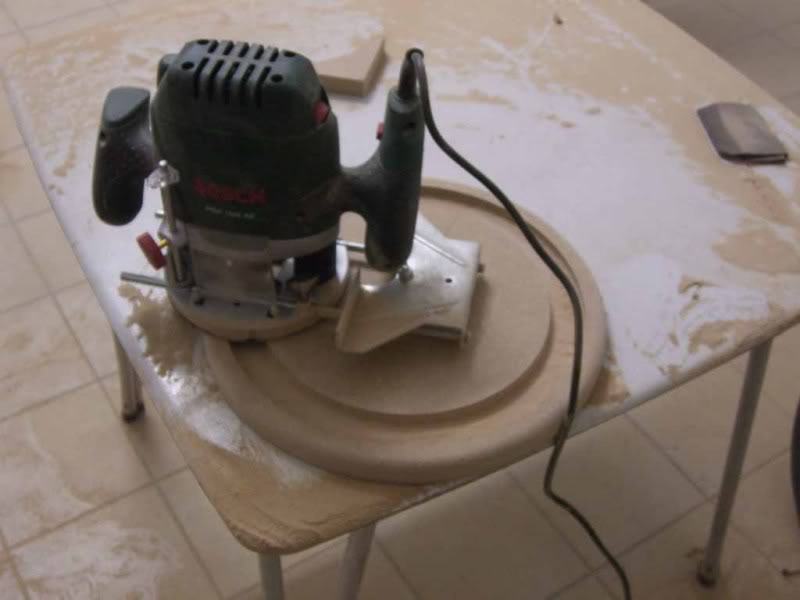

So nun ist mit etwas Glück der erste Ring fertig:



Noch schön verschleifen und über die eigene saubere Arbeit freuen...:-)

Sollte ihr noch nen kleine Ring z.B. für nen Luftport für Bassreflexgehäuse brauchen oder 13ner oder 16ner LS Aufnahmen fräsen braucht ihr bei den meisten Oberfräsen ne Hilfskonstruktion da die Zentrierung nur für große Radien ausgelegt ist (>15cm)



Der Verschnitt vom ersten Ring eignet sich meistens für diese Zwecke den ein runder Rohling ist besser zu verarbeiten.

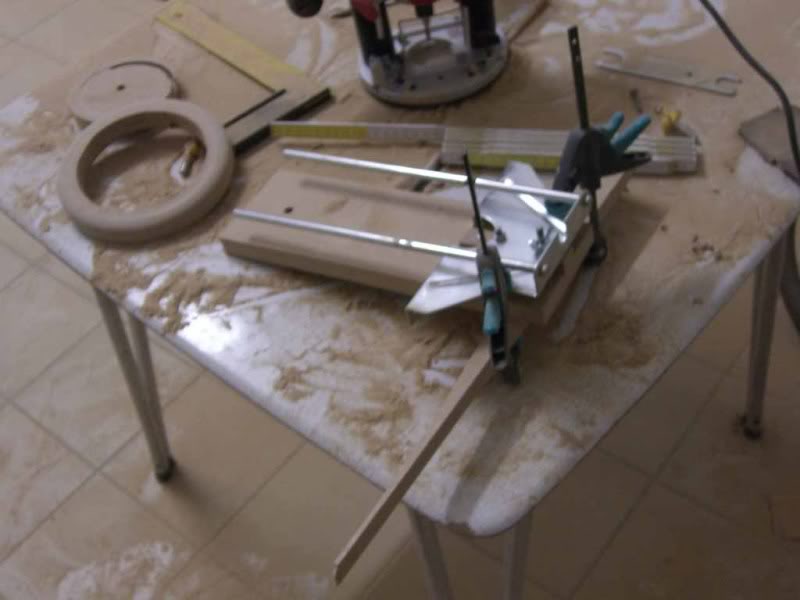

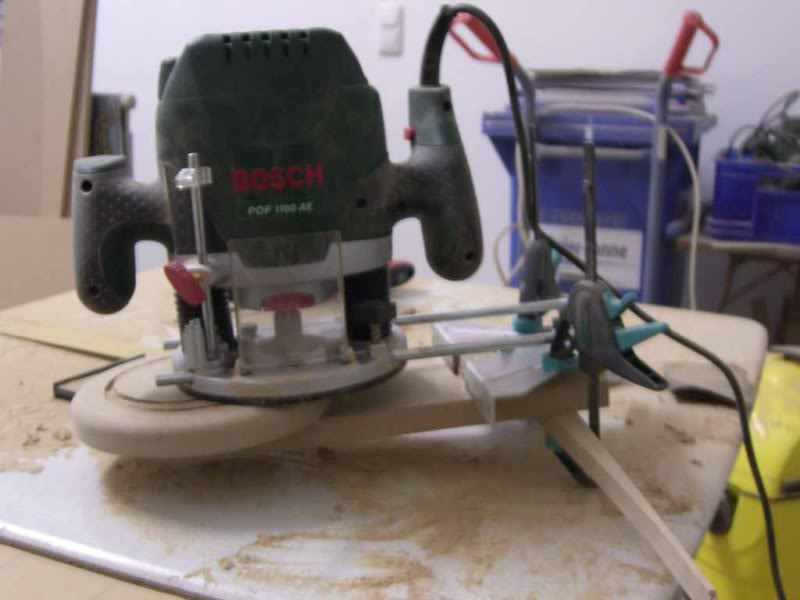

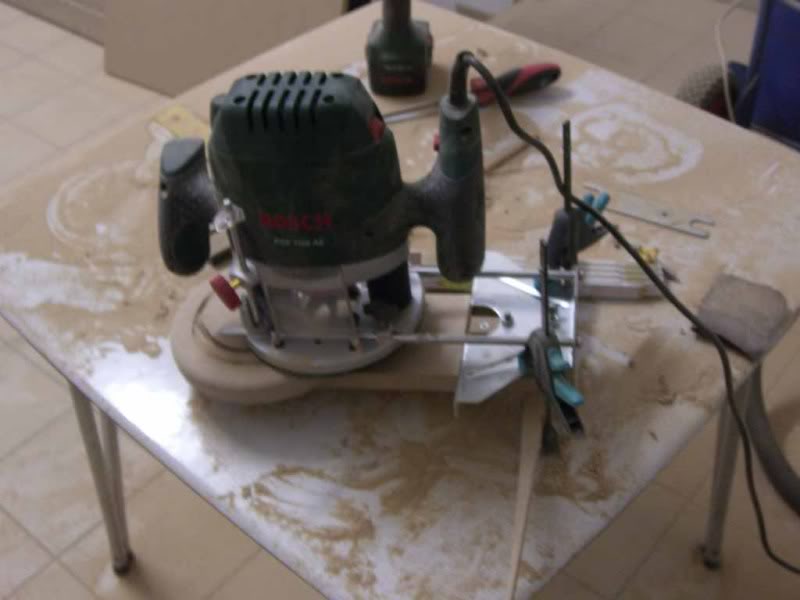

Die Hilskonstruktion besteht aus zwei MDF-Platten die verschraubt oder verklebt werden auf die ann die Schiene der Fräse fest montiert werden kann (darf sich nicht bewegen!!!) und einem Loch in welches eine Schraube kommt das ungefähr am Ende der Schiene ist. Die Zentrierungsbohrung von unserem Rohling kommt auf die Schraube und der Rohling lässt sich jetzt drehen! Nun mit dem Fräser auf der Schiene in Richtung des gewünschten Radius fahren und fixieren. Dann Fräse einschalten und vorsichtig den Rohling drehen!!!

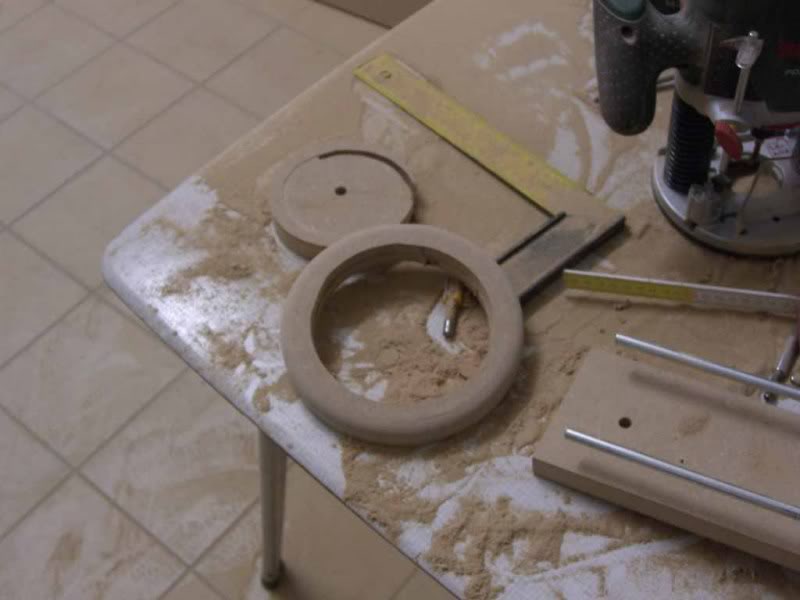

Damit solltet ihr in der Lage sein einen kleinen Ring zu fräsen:




Nicht verzweifeln es erfordert Geduld und ein bisschen Übung - aber Übung macht ja bekanntlich den Meister...! So jetzt muss ich auch wieder in die Garage meinen Kofferraum weiter bauen! :-)

Richi
