Innen Türgriffe beleuchten Jetzt gehts dem Potentiometer an den Kragen :D

BlauesWunder · 12.02.2009, 00:21

Hi Golfergemeinde!

Ich habe morgen ein kleines upgrade vor

will in meine griffmulden im innenraum jeweis eine LED setzten.
klar kann ich die einfach am zigarettenanzünder anschließen

aber da leg ich ka kilometerweise kabel... geht das nicht auch irgendwie in der tür selber?
wenn ja wo?
hab schon gesucht aber wurde leider nicht fündig!
hoffe ihr könnt mir helfen

Lg Tobias

1,8turbo · 12.02.2009, 00:24

Einfach mal an die Beleuchtung vom Fensterheberschalter klemmen, somit ist die Muldenbeleuchtung auch dimmbar!

BlauesWunder · 12.02.2009, 00:32

hey cool aber wo find ich bitte die anschlüsse? welche kabel?

Bj 99

AKL

Lg Tobias

1,8turbo · 12.02.2009, 00:42

Auf der Beifahrerseite müsste es rot und grau/blau am Fensterheberschalter sein.
Fahrerseite an der Spiegelverstellung: grau/blau und braun/blau

Vorher bitte alles nachmessen und gucken ob sich die Spannung bei dimmerbetätigung ändert!

http://www.modellbauteam-recklinghau...Aufbau.jpg.jpg

grau/blau ist plus, muss also an die Anode

BlauesWunder · 12.02.2009, 00:47

jop danke danke!
werde das morgen mal ausprobieren ob ich die farbkominationen finde

Lg Tobias

BlauesWunder · 12.02.2009, 15:34

Hi!

danke dir 1.8turbo!

klappt einwandfrei!

wie sieht es bei den hinteren türgriffen aus?
auch die selbe farbkombie wie bei dem fensterheber beifrahererseite?

Lg Tobias

MisterPimp · 12.02.2009, 16:00

Zitat:

Original von BlauesWunder

wie sieht es bei den hinteren türgriffen aus?
auch die selbe farbkombie wie bei dem fensterheber beifrahererseite?

ja sollte so sein . zumindest war das bei mir am Wagen so

1,8turbo · 12.02.2009, 16:24

Zitat:

Original von BlauesWunder
wie sieht es bei den hinteren türgriffen aus?
auch die selbe farbkombie wie bei dem fensterheber beifrahererseite?

Jap, wie hast du die Led´s in den Tütgriffen verbaut? Stell mal ein Foto rein damit andere User hier auch Bescheid wissen

BlauesWunder · 12.02.2009, 16:34

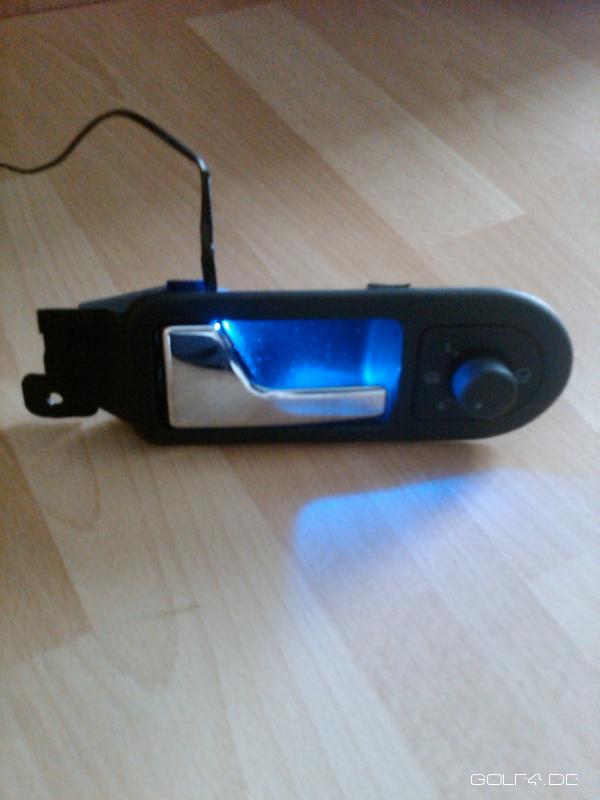

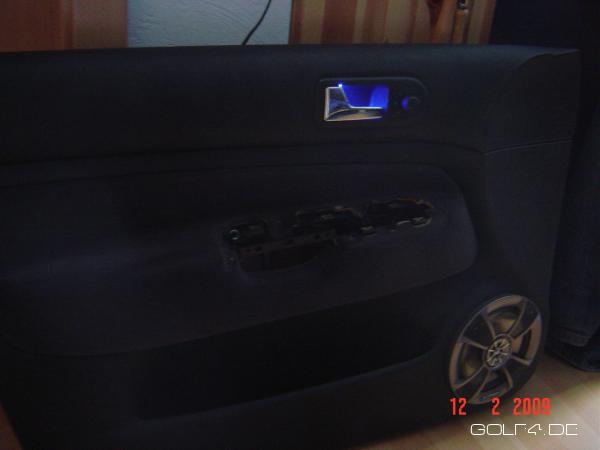

Jo kein prloblem

Das sind 3mm LEDs mit vorwiederständen.
Die LEDs sind Difus und somit haben sie keine punktuelle beleuchtung

Habe dann den Kopf der LED noch abgeflacht und angepasst und nun sieht man sie überhaupt nicht

Finde die version sogar besser als beim R32 weil da sieht man oben diese leiste...

Lg Tobias

1,8turbo · 12.02.2009, 16:58

Kannst du noch ein Bild von den Griffschalen von hinten machen? Dort wo die Led eingesteckt ist?

Ich habe es anders gemacht.

BlauesWunder · 12.02.2009, 17:19

jo mach ich nachher mal muss nun zu meinem oppa ins krankenhaus

Lg

BlauesWunder · 12.02.2009, 23:26

Hi!

nachdem ich vorhin im dunkeln gefahren bin... muss ich leider sagen das die LEDs mir zu hell leuchten...
kann sie zwar runterdimmen mit der instrumentenbeleuchtung... ABER wenn ich das mache is mein tacho mir zu dunkel und der rest der instrumentenbeleuchtung so gut wie aus ...
will das die LEDs genau in der helligkeit leuchten und das bei voll aufgedrehten Instrumentenbeleuchtung.

Wie kann ich das machen?

Wiederstand ist : Gelb Lila Braun Gold für 12V

was für wiederstände brauch ich da damit ich das erreiche?

lg Tobias

Erazer · 12.02.2009, 23:28

du hast den 470Ohm solltest dann mal den näst größeren nehmen

BlauesWunder · 12.02.2009, 23:32

hmm was is das nächst größere? will mir da net 10000 wiederstände kaufen^^
hat denn jemand das selbe problem? oder nervts euch einfach nicht

:P

Lg Tobias

EDIT: Fast hätt ichs vergessen

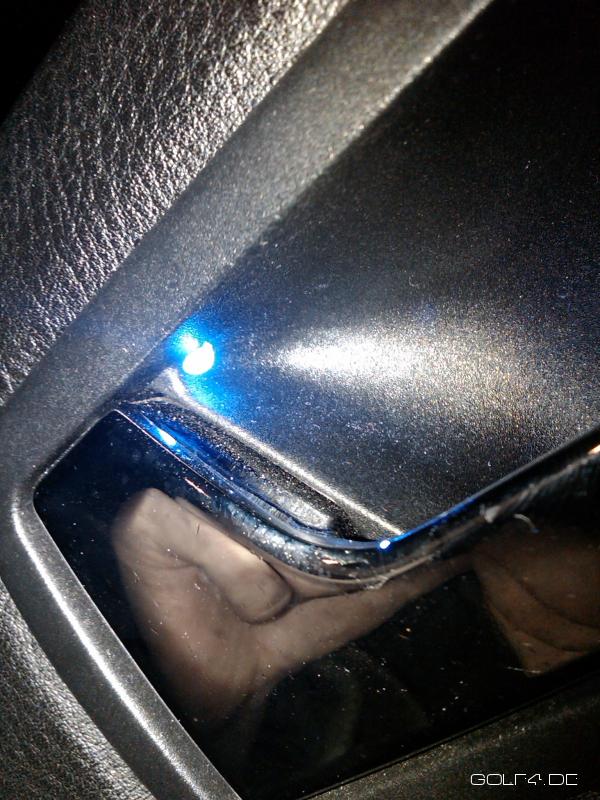

hier ein bild der LED und deren einbauort^^

Matsarna · 12.02.2009, 23:36

Gib mal die Daten deiner LED durch.

gruß Matthias

Erazer · 12.02.2009, 23:37

na ja so 600 nochwas mußt mal gucken was es für welche gibt...
edit 560 wär der näste muste den mal testen http://cgi.ebay.de/100-Widerstaende-...1%7C240%3A1318

1,8turbo · 13.02.2009, 00:14

Schleif mal den Kopf der Led flach, ansonsten hättest du weniger mcd Stärke nehmen müssen

Freakazoid · 13.02.2009, 00:19

Zitat:

Original von BlauesWunder

Finde die version sogar besser als beim R32 weil da sieht man oben diese leiste...

Wie jetzt? Der .:R soll beleuchtete Griffschalen haben? Bilder!!!

BlauesWunder · 13.02.2009, 00:27

Zitat:

Original von 1,8turbo
Schleif mal den Kopf der Led flach, ansonsten hättest du weniger mcd Stärke nehmen müssen

Köpfe sind schon flach

1,8turbo · 13.02.2009, 00:29

Achso, sieht auf dem einen Foto bissl ründlich aus
