Standard Xenon Linse sitzt nicht mittig...

Hallo...

Habe mir für meinen Golf nagelneue Xenons (Litronic 4.0) geholt, leider musste ich feststellen das die Linse im Scheinwerfer (Beifahrerseite) irgendwie verschoben aussieht... Allerdings habe das mal mit meinen alten Scheinwerfern verglichen, da siehts auf der gleichen Seite ähnlich aus jedoch nicht ganz so ausgeprägt. Auffer Fahrerseite sitzt die Linse zwar mittig, sitzt aber weiter drin im Reflektor, genauso siehts auch beim alten Scheinwerfer auf der Seite aus...

Hm... Jetzt bin ich ein bisschen verwirrt, ist das so gewollt das die Linsen nicht 100%ig sitzen oder sind die falsch justiert? Merkwürdig ist halt nur das die Unterschiede bei der Passform der Linsen von den Neuen zu den alten Scheinwerfern gering sind, vielleicht 1-2mm... Daher könnte ich mir beinahe vorstellen das das so sein soll.

Hab auch gelesen das jemand beim Bora die Linsen mit den Torxschrauben im Reflektor zentriert hat, mit Erfolg, die sitzen jetzt genau mittig, vorher sahs wie bei mir auf dem Bild aus. Ich weiss nur nich wenn man das jetzt verstellt ob sich das Lichtbild zum negativen verändert. Kann mir nicht vorstellen das die das bei Bosch mit Absicht optisch so schlecht justieren... Letztendlich is es ja nur ne Optiksache die man ja nur bei sehr genauem Hinsehen bemerkt...

Wie ist das bei euch? Linsen zentrieren oder so lassen???

Danke schonmal für die Antworten...

[/URL][/IMG]


R-volution ist offline

Mit Zitat antworten
Alt 17.02.2013, 05:36      Direktlink zum Beitrag - 2 Zum Anfang der Seite springen
EX-SI-CK!

Benutzerbild von Tuc79

Registriert seit: 15.11.2008
Passerati 3C Gaypfeffert & Cumnräled
SE-
Verbrauch: unverschämt wenig
Beiträge: 6.355
Abgegebene Danke: 427
Erhielt 1.796 Danke für 916 Beiträge

Standard

Sind das Originale Xenons?
Falls ja, dann sind die nur an einer Seite nicht richtig fest. Da is son Kunststoffnippel, der quasi die Linsenverkleidung ausrichtet bzw. festhält.
Tuc79 ist offline

Mit Zitat antworten
Alt 17.02.2013, 05:38      Direktlink zum Beitrag - 3 Zum Anfang der Seite springen
R-volution
Neuer Benutzer

Registriert seit: 17.02.2013
Motor: 1.9 AXR 74KW/100PS 05/01 -
Beiträge: 16
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Ja sind originale... Aber so ist alles fest, oder was meinst du?
R-volution ist offline

Mit Zitat antworten
Alt 17.02.2013, 05:52      Direktlink zum Beitrag - 4 Zum Anfang der Seite springen
EX-SI-CK!

Benutzerbild von Tuc79

Registriert seit: 15.11.2008
Passerati 3C Gaypfeffert & Cumnräled
SE-
Verbrauch: unverschämt wenig
Beiträge: 6.355
Abgegebene Danke: 427
Erhielt 1.796 Danke für 916 Beiträge

Standard

Ich hatte bei mir mal dasselbe.. da war auch der Plastiknippel raus. Kann ich grad schwer beschreiben.. die Linse selbst ist nicht schief, aber eben die Abdeckung, also das Chrom-Teil sitzt mMn nicht richtig.
Tuc79 ist offline

Mit Zitat antworten
Alt 17.02.2013, 05:57      Direktlink zum Beitrag - 5 Zum Anfang der Seite springen
R-volution
Neuer Benutzer

Registriert seit: 17.02.2013
Motor: 1.9 AXR 74KW/100PS 05/01 -
Beiträge: 16
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Aha... Und kann man das einfach wieder festmachen?
R-volution ist offline

Mit Zitat antworten
Alt 17.02.2013, 06:04      Direktlink zum Beitrag - 6 Zum Anfang der Seite springen
EX-SI-CK!

Benutzerbild von Tuc79

Registriert seit: 15.11.2008
Passerati 3C Gaypfeffert & Cumnräled
SE-
Verbrauch: unverschämt wenig
Beiträge: 6.355
Abgegebene Danke: 427
Erhielt 1.796 Danke für 916 Beiträge

Standard

Ich hab grad n Foto gemacht von dem was ich meine.. Hatte noch einen SW rumliegen. Kann's erst morgen am Rechner hochladen.
Falls es das is, geht es ja.. geeignete Zange u vorsichtig ziehen, bis es einrastet.
Tuc79 ist offline

Mit Zitat antworten
Alt 17.02.2013, 11:30      Direktlink zum Beitrag - 7 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von Splinter

Registriert seit: 27.05.2009
Golf IV Blackmagic Pearleffect
Ort: Bgld/ Österreich
Verbrauch: 5,9 - 6,5
Motor: 1.9 CL ATD 74KW/100PS 02/00 -
Beiträge: 660
Abgegebene Danke: 2
Erhielt 16 Danke für 5 Beiträge

Standard

Ja stimmt!

Die Linse sitzt mit Sicherheit gerade, denn die wird mit 3 Schrauben gehalten!

Liegt an der Abdeckung der Linse, die sitzt nie 100 % passgenau zur Linse, keine Ahnung warum!

Habe bei meinen auch damals versucht das gerade hinzubekommen aber ohne Erfolg!

Sitzt sie eben leicht schief, was solls
Splinter ist offline

Mit Zitat antworten
Alt 17.02.2013, 13:59      Direktlink zum Beitrag - 8 Zum Anfang der Seite springen
R-volution
Neuer Benutzer

Registriert seit: 17.02.2013
Motor: 1.9 AXR 74KW/100PS 05/01 -
Beiträge: 16
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

@Tuc79 Ja danke schonmal fürs Foto...

Ist echt komisch mit der Abdeckung, warum bauen die das nicht einfach ordentlich, das alles schön zentriert sitzt...
R-volution ist offline

Mit Zitat antworten
Alt 17.02.2013, 18:50      Direktlink zum Beitrag - 9 Zum Anfang der Seite springen
R-volution
Neuer Benutzer

Registriert seit: 17.02.2013
Motor: 1.9 AXR 74KW/100PS 05/01 -
Beiträge: 16
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Hat denn sonst noch jemand Erfahrungen mit diesem Thema?
R-volution ist offline

Mit Zitat antworten
Alt 18.02.2013, 16:31      Direktlink zum Beitrag - 10 Zum Anfang der Seite springen
R-volution
Neuer Benutzer

Registriert seit: 17.02.2013
Motor: 1.9 AXR 74KW/100PS 05/01 -
Beiträge: 16
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

???
R-volution ist offline

Mit Zitat antworten
Alt 18.02.2013, 16:48      Direktlink zum Beitrag - 11 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von lowforlife

Registriert seit: 21.11.2007
VW Bora 1.8T / A4 B7 DTM Edition / T5 Multivan / Golf 1 Cabrio
Ort: Würzburg/Schweinfurt
Beiträge: 1.315
Abgegebene Danke: 218
Erhielt 136 Danke für 97 Beiträge

lowforlife eine Nachricht über ICQ schicken Ebayname von lowforlife: arminh1931
Standard

Zitat:
Zitat von Splinter Beitrag anzeigen
Ja stimmt!

Die Linse sitzt mit Sicherheit gerade, denn die wird mit 3 Schrauben gehalten!

Liegt an der Abdeckung der Linse, die sitzt nie 100 % passgenau zur Linse, keine Ahnung warum!

Habe bei meinen auch damals versucht das gerade hinzubekommen aber ohne Erfolg!

Sitzt sie eben leicht schief, was solls
Richtig, die Linse wird mit drei Schrauben gehalten. Unter einer Schraube befindet sich aber eine rote Gummihülse. Mit dieser Schraube kann man die Linse ausrichten, die Gummihülse wirkt wie eine Druckfeder und hält die Vorspannung der Einstellschraube aufrecht! Damit wird die Linse ausgerichtet ;-)
Geht alles von hinten durch die Öffnung!

Wenn die Chromkappe im Scheinwerfer nicht wackelt, ist sie fest eingeklipst und kann nicht schief sitzen. Diese beiden Fehlerquellen gibt es.

Geändert von lowforlife (18.02.2013 um 16:52 Uhr)
lowforlife ist offline

Mit Zitat antworten
Alt 18.02.2013, 16:58      Direktlink zum Beitrag - 12 Zum Anfang der Seite springen
R-volution
Neuer Benutzer

Registriert seit: 17.02.2013
Motor: 1.9 AXR 74KW/100PS 05/01 -
Beiträge: 16
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Okay, also fest ist alles bei mir... Aber ich konnte bisher leider noch keinen roten Gummipuffer entdecken... Kannst du nicht mal bitte nen Bild posten welche Schraube man zum Einstellen brauch? Also bei mir liegen alle 3 Schrauben bündig am Gehäuse an, ohne das da noch was zwischen ist...
R-volution ist offline

Mit Zitat antworten
Alt 18.02.2013, 19:42      Direktlink zum Beitrag - 13 Zum Anfang der Seite springen
EX-SI-CK!

Benutzerbild von Tuc79

Registriert seit: 15.11.2008
Passerati 3C Gaypfeffert & Cumnräled
SE-
Verbrauch: unverschämt wenig
Beiträge: 6.355
Abgegebene Danke: 427
Erhielt 1.796 Danke für 916 Beiträge

Standard

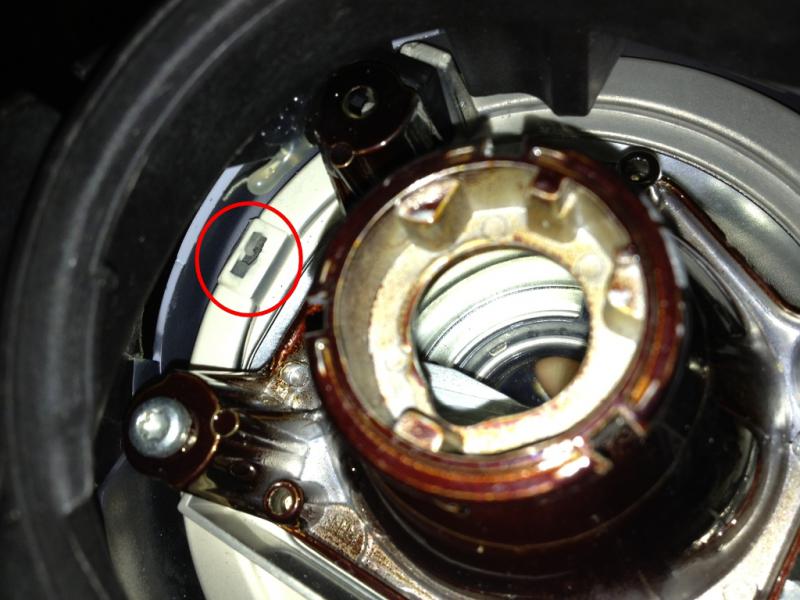

Hier das is das Teil, was ich meinte.. damit wird das Chrom-Dingen fixiert. Wenn das fest is, musst mal den lowforlife evtl. per PN anschreiben.



Da sieht man bei mir, dass da schon mal rumgezogen wurde, fehlt oben am Nippel n bisl
Tuc79 ist offline

Mit Zitat antworten
Alt 18.02.2013, 20:03      Direktlink zum Beitrag - 14 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von lowforlife

Registriert seit: 21.11.2007
VW Bora 1.8T / A4 B7 DTM Edition / T5 Multivan / Golf 1 Cabrio
Ort: Würzburg/Schweinfurt
Beiträge: 1.315
Abgegebene Danke: 218
Erhielt 136 Danke für 97 Beiträge

lowforlife eine Nachricht über ICQ schicken Ebayname von lowforlife: arminh1931
Standard

Zitat:
Zitat von Tuc79 Beitrag anzeigen
Hier das is das Teil, was ich meinte.. damit wird das Chrom-Dingen fixiert. Wenn das fest is, musst mal den lowforlife evtl. per PN anschreiben.



Da sieht man bei mir, dass da schon mal rumgezogen wurde, fehlt oben am Nippel n bisl
Ja da haben wir doch schon ein brauchbares Bild , danke Tuc!
Falls die Linse schief in der Chromblende steht, gleicht man das durch wechselseitiges lösen und festziehen der Torx-Schrauben aus. Bei mir war unter einer Schraube auch eine rote Gummihülse, die ich komprimieren konnte und somit die Linse ausgerichtet habe! Evtl. auch unter eine Ecke ne Scheibe legen, aber vorsicht das sich nicht die komplette Ausrichtung des Lichtkegels verschiebt!
lowforlife ist offline

Mit Zitat antworten

Werbung


Alt 18.02.2013, 21:15      Direktlink zum Beitrag - 15 Zum Anfang der Seite springen
Nuke6110
Alltagswagenfahrer ;)

Benutzerbild von Nuke6110

Registriert seit: 17.10.2010
Golf 4 GTI Exklusiv
Ort: Berlin-Marzahn
B-SW ****
Verbrauch: ~ 8,5l SuperPlus
Motor: 1.8 GTI R AUQ 132KW/180PS 06/01 -
Beiträge: 5.007
Abgegebene Danke: 380
Erhielt 363 Danke für 253 Beiträge

Ebayname von Nuke6110: nuke_88
Standard

Mal eine kann man die Linsen auch ohne den Scheinwerfer zu öffnen raus nehmen und säubern?
Nuke6110 ist offline

Mit Zitat antworten
Alt 18.02.2013, 21:24      Direktlink zum Beitrag - 16 Zum Anfang der Seite springen
EX-SI-CK!

Benutzerbild von Tuc79

Registriert seit: 15.11.2008
Passerati 3C Gaypfeffert & Cumnräled
SE-
Verbrauch: unverschämt wenig
Beiträge: 6.355
Abgegebene Danke: 427
Erhielt 1.796 Danke für 916 Beiträge

Standard

Nope.. kommste net dran.. kannst mit was langem Kochlöffel etc. und n Tuch drum gewickelt n bisl versuchen sauberzumachen.. sonst net wirklich.
Tuc79 ist offline

Mit Zitat antworten
Folgender Benutzer sagt Danke zu Tuc79 für den nützlichen Beitrag:
Nuke6110 (19.02.2013)
Alt 19.02.2013, 00:54      Direktlink zum Beitrag - 17 Zum Anfang der Seite springen
R-volution
Neuer Benutzer

Registriert seit: 17.02.2013
Motor: 1.9 AXR 74KW/100PS 05/01 -
Beiträge: 16
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Danke Jungs schonmal für die Antworten...

Also ich hab mir das Innenleben nochmal genauer angeschaut, und tatsächlich hab ich wie in dem Bild zu sehen unter Schraube 1. und 2. einen roten Gummiring entdeckt, allerdings sieht man den nur wenn man bisschen um die Ecke guckt...

Unter Punkt 3. was Tuc meinte mit dem Plastiknippel, sieht bei mir auf jeden Fall fest eingeklipst aus...

Und wie muss ich das mit Schraube 1. und 2. jetzt machen? Einfach wechselseitig bisschen rein- und rausdrehen? Hab bisschen Schiss das das Lichtbild sich dann zum negativen verändert wenn man daran rumspielt... Vielleicht hat sich der Kollege bei Bosch bzw. AL beim ausrichten auch was bei gedacht das die Linse nen bisschen schief steht, auch wenns optisch assi aussieht...



[/URL][/IMG]
R-volution ist offline

Mit Zitat antworten
Alt 19.02.2013, 22:06      Direktlink zum Beitrag - 18 Zum Anfang der Seite springen
R-volution
Neuer Benutzer

Registriert seit: 17.02.2013
Motor: 1.9 AXR 74KW/100PS 05/01 -
Beiträge: 16
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

???


R-volution ist offline

Mit Zitat antworten
