Standard Scheinwerfer einstellen....

Hi,
ich habe in meinen Golf Linsenscheinwerfer eingebaut.

Nun habe ich eine Frage ob ihr vielleicht Tipps und Tricks habt, wie ich die Scheinwerfer richtig einstelle?

Ich weiß dass ich zum einstellen an den Rädchen drehen muss, jedoch wie weit? Woran seh ich ob sie dahin leuchten wie sie leuchten sollen?

Also blenden tue ich keinen....sonst hätten mich wohl schon einige angefunzelt.
Aber ich weiß nicht ob ich die Scheinwerfer auch in der Breite verstellen muss?

Habt ihr hilfreiche Tipps oder Tricks?

Gruß
Alex


AlexN ist offline

Mit Zitat antworten
Alt 08.11.2008, 20:47      Direktlink zum Beitrag - 2 Zum Anfang der Seite springen
Gesperrt

Registriert seit: 21.04.2008
Beiträge: 5.148
Abgegebene Danke: 67
Erhielt 100 Danke für 88 Beiträge

Standard

Geh in die Werkstatt!
Dazu brauchst du ein Gerät auf dem deine Scheinwerfer-Leuchthöhe projeziert und somit abgelesen wird !

Dann kannste das laut der Vorgegebenen höhe auf dem Gerät einstellen!

ein Lichttest mit einstellung hättest du im Oktober in jeder Vertragswerkstatt umsonst bekommen.

Im schlimmsten falle zahlste jetzt 15-20€, normal ist das für Geschenkt zu machen !

Asco
Asco ist offline

Mit Zitat antworten
Alt 10.11.2008, 00:24      Direktlink zum Beitrag - 3 Zum Anfang der Seite springen
Benutzer

Registriert seit: 14.09.2008
Beiträge: 52
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Man braucht dazu kein Gerät, sondern nur einen horizontalen Boden und eine weisse Wand.

Du stellst den Wagen genauestens senkrecht zur Wand, allerdings entweder 10 oder 5 Meter davon entfernt und machst die Lichter an, dann machst Du folgendes:

1. Du misst den Abstand vom Boden bis zum Lichtzentrum im Scheinwerfer und überträgst es an die Wand. Das ist Deine Nulllinie.

2. Jetzt musst Du den Abstand zwischen den Leuchtpunkten der Scheinwerfer, bzw. den Abstand zwischen dem Leuchtpunkt zur Fahrzeugmitte. Als erstes musst Du die Fahrzeugmitte an die Wand übertragen, dann zeichnest Du die Leuchtpunkte entsprechend an der Wand mit senkrechten Strichen.

Je genauer Du hier arbeitest, desto genauer stellst Du sie ein.

Jetzt musst Du wissen, um wieviel Prozent die Lichtpunkte nach unten verschoben sind. Bei BMW sind es 1,2%, das bedeutet, auf 10 Meter Entfernung leuchten die 12cm runter, auf 5 Meter sind es dann eben 6 cm. Das ist genau der Wert um den Du die Nulllinie nach unten verschieben musst, parallel der ersten Nulllinie und auf diese zweite Linie musst Du dann die Helldunkelgrenze einstellen. Ist es erledigt, stellst Du das "Schillen" der Scheinwerfer ein. Der Übergang (Knick) vom Waagerechten ins Schräge muss genau unter dem Kreuz sein, also genau an den senkrechten Linien.

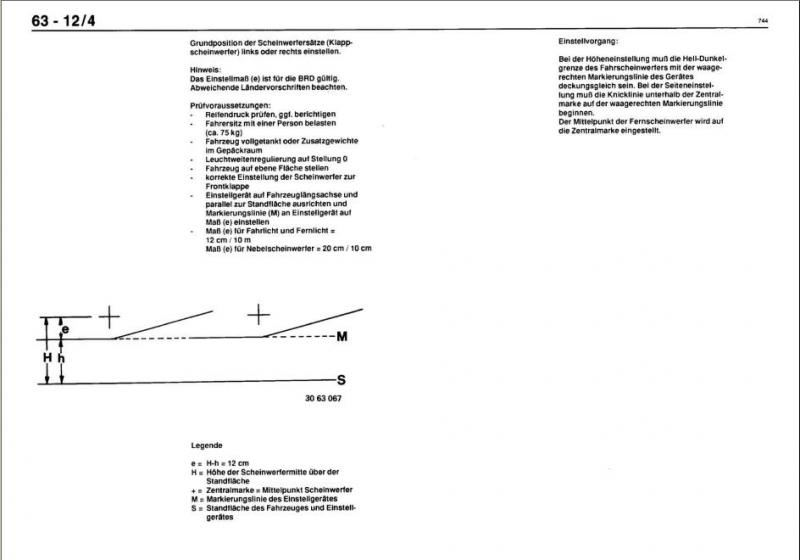

Hier mal ein Bild dazu:



Grüsse
Heinrich
Hemi ist offline

Mit Zitat antworten
Alt 10.11.2008, 00:32      Direktlink zum Beitrag - 4 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von Kuni89

Registriert seit: 12.01.2008
Motor: 2.8 BDE 150KW/204PS 05/01 -
Beiträge: 558
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Kuni89 eine Nachricht über ICQ schicken Ebayname von Kuni89: wuschelkopf89
Standard

Zitat:
Original von Hemi
Man braucht dazu kein Gerät, sondern nur einen horizontalen Boden und eine weisse Wand.

Du stellst den Wagen genauestens senkrecht zur Wand, allerdings entweder 10 oder 5 Meter davon entfernt und machst die Lichter an, dann machst Du folgendes:

1. Du misst den Abstand vom Boden bis zum Lichtzentrum im Scheinwerfer und überträgst es an die Wand. Das ist Deine Nulllinie.

2. Jetzt musst Du den Abstand zwischen den Leuchtpunkten der Scheinwerfer, bzw. den Abstand zwischen dem Leuchtpunkt zur Fahrzeugmitte. Als erstes musst Du die Fahrzeugmitte an die Wand übertragen, dann zeichnest Du die Leuchtpunkte entsprechend an der Wand mit senkrechten Strichen.

Je genauer Du hier arbeitest, desto genauer stellst Du sie ein.

Jetzt musst Du wissen, um wieviel Prozent die Lichtpunkte nach unten verschoben sind. Bei BMW sind es 1,2%, das bedeutet, auf 10 Meter Entfernung leuchten die 12cm runter, auf 5 Meter sind es dann eben 6 cm. Das ist genau der Wert um den Du die Nulllinie nach unten verschieben musst, parallel der ersten Nulllinie und auf diese zweite Linie musst Du dann die Helldunkelgrenze einstellen. Ist es erledigt, stellst Du das "Schillen" der Scheinwerfer ein. Der Übergang (Knick) vom Waagerechten ins Schräge muss genau unter dem Kreuz sein, also genau an den senkrechten Linien.

Hier mal ein Bild dazu:



Grüsse
Heinrich
wie kompliziert, aber super Anleitung!! Davor geh ich aber zu VW und zahl dem was in die Kaffeekasse
Kuni89 ist offline

Mit Zitat antworten
Alt 10.11.2008, 00:43      Direktlink zum Beitrag - 5 Zum Anfang der Seite springen
Benutzer

Registriert seit: 14.09.2008
Beiträge: 52
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Naja, es hört sich kompliziert an, aber es geht. Man sollte halt genau arbeiten, dann passt es auch. Nacd der Einstellung habe ich die Scheinis bei meinem kontrollieren lassen, perfekt genau, so wie es sein soll.

Grüsse
Heinrich
Hemi ist offline

Mit Zitat antworten
Alt 10.11.2008, 00:48      Direktlink zum Beitrag - 6 Zum Anfang der Seite springen
Simply Clever

Benutzerbild von Pyro85

Registriert seit: 21.06.2008
Skoda Octavia II 2l FSI
Ort: Darmstadt
Verbrauch: mehr!
Motor: 1.4 AHW 55KW/75PS ab 10/97 -
Beiträge: 1.590
Abgegebene Danke: 4
Erhielt 22 Danke für 17 Beiträge

Pyro85 eine Nachricht über ICQ schicken
Standard

Zitat:
Original von Asco
normal ist das für Geschenkt zu machen !

Asco
Also VW hats bei mir auch kostenlos gemacht. Das is ja auch in 2 min. erledigt
Pyro85 ist offline

Mit Zitat antworten
Alt 10.11.2008, 00:51      Direktlink zum Beitrag - 7 Zum Anfang der Seite springen
Gesperrt

Registriert seit: 21.04.2008
Beiträge: 5.148
Abgegebene Danke: 67
Erhielt 100 Danke für 88 Beiträge

Standard

ja das hab ich mit dem Treadstarter schon besprochen aber er hat da eigendlich ein ganz anderes Problem was ich eigendlich für garkeins Halte!!
Asco ist offline

Mit Zitat antworten

Werbung


Alt 10.11.2008, 00:52      Direktlink zum Beitrag - 8 Zum Anfang der Seite springen
Benutzer

Registriert seit: 14.09.2008
Beiträge: 52
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Und das da wäre?
Hemi ist offline

Mit Zitat antworten
Alt 10.11.2008, 09:54      Direktlink zum Beitrag - 9 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von AlexN

Registriert seit: 07.08.2008
Golf 4 1.4 16V
Ort: Gießen
OHA...
Verbrauch: 7,5 l
Motor: 1.4 APE 55KW/75PS 05/99 - 05/10
Beiträge: 972
Themenstarter Themenstarter
Abgegebene Danke: 4
Erhielt 4 Danke für 4 Beiträge

AlexN eine Nachricht über ICQ schicken
Standard

Hey,

was Asco meint ist....
....dass ich Xenon drin habe, JEDOCH ohne Reinigungsanlage und Höhenregulierung....

Gruß
Alex
AlexN ist offline

Mit Zitat antworten
Alt 10.11.2008, 13:16      Direktlink zum Beitrag - 10 Zum Anfang der Seite springen
Benutzer

Registriert seit: 14.09.2008
Beiträge: 52
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Naja, das finde ich jetzt nicht so schlimm, zumal diese "automatische" LWR ja eh nur bem Zündung an kurz aktiv wird und dann wieder abgeschaltet wird.

Grüsse
Heinrich
Hemi ist offline

Mit Zitat antworten
Alt 10.11.2008, 13:52      Direktlink zum Beitrag - 11 Zum Anfang der Seite springen
Gesperrt

Registriert seit: 21.04.2008
Beiträge: 5.148
Abgegebene Danke: 67
Erhielt 100 Danke für 88 Beiträge

Standard

Doch wie du das meinst is das schon schlimm.. sollte man schon haben.
Aber er denkt wenn er in die Werke gehen würde damit täten sie ihn anzeigen oder sowas°°
Asco ist offline

Mit Zitat antworten
Alt 10.11.2008, 15:37      Direktlink zum Beitrag - 12 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von PhilippJ_YD

Registriert seit: 12.01.2008
Ort: Kassel
Motor: 1.8 GTI AUM 110KW/150PS 10/00 -
Beiträge: 2.175
Abgegebene Danke: 35
Erhielt 271 Danke für 160 Beiträge

Standard

Zitat:
Original von Hemi
Naja, das finde ich jetzt nicht so schlimm, zumal diese "automatische" LWR ja eh nur bem Zündung an kurz aktiv wird und dann wieder abgeschaltet wird.

Grüsse
Heinrich
Die ALWR dient doch grade auch dazu, dass die Höhe der Scheinwerfer während der Fahrt eingestellt wird, zB bei Bodenwellen. Sonst könnte man sich das ganze auch gleich sparen.
PhilippJ_YD ist offline

Mit Zitat antworten
Alt 10.11.2008, 22:11      Direktlink zum Beitrag - 13 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von AlexN

Registriert seit: 07.08.2008
Golf 4 1.4 16V
Ort: Gießen
OHA...
Verbrauch: 7,5 l
Motor: 1.4 APE 55KW/75PS 05/99 - 05/10
Beiträge: 972
Themenstarter Themenstarter
Abgegebene Danke: 4
Erhielt 4 Danke für 4 Beiträge

AlexN eine Nachricht über ICQ schicken
Standard

Hey,

da meine VW Werkstatt mir gerade sagte, dass die Einstellung von den Scheinwerfern nix kostet und ich auch keinen Termin braucher werde ich Freitag wenn ich Zeit habe da mal aufschlagen und mir die Scheinwerfer von denen einstellen lassen....

Ich denke, mehr als sagen dass sie es nicht machen kann wegen dem Xenon nicht passieren...hoff ich ^^
AlexN ist offline

Mit Zitat antworten
Alt 10.11.2008, 23:32      Direktlink zum Beitrag - 14 Zum Anfang der Seite springen
Benutzer

Registriert seit: 14.09.2008
Beiträge: 52
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Zitat:
Original von PhilippJ_YD
Die ALWR dient doch grade auch dazu, dass die Höhe der Scheinwerfer während der Fahrt eingestellt wird, zB bei Bodenwellen. Sonst könnte man sich das ganze auch gleich sparen.
Falsch. Die ALWR ist nur kurz aktiv. Die ALWR stellt die Scheinwerfer in Abhängigkeit zur Belastung der Hinterachse ein, das war's. Wenn Du die Zündung anmachst, gehen die Scheinwerfer einmal runter und dann wieder hoch, das war's, mehr wird da nicht gemacht.

Aber Du hast Recht, wenn man dran denkt, das Rädchen der manuellen LWR immer einzustellen, kann man die ALWR eigentlich vergessen.

Grüsse
Heinrich
Hemi ist offline

Mit Zitat antworten
Alt 11.11.2008, 00:06      Direktlink zum Beitrag - 15 Zum Anfang der Seite springen
1.6FSI
Gast

Beiträge: n/a

Standard

Hoi,

PitStop machen das auch kostenlos. Und die stellen dir das Licht so ein, wie du es willst

Mfg Markus


Mit Zitat antworten
Alt 11.11.2008, 08:18      Direktlink zum Beitrag - 16 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von AlexN

Registriert seit: 07.08.2008
Golf 4 1.4 16V
Ort: Gießen
OHA...
Verbrauch: 7,5 l
Motor: 1.4 APE 55KW/75PS 05/99 - 05/10
Beiträge: 972
Themenstarter Themenstarter
Abgegebene Danke: 4
Erhielt 4 Danke für 4 Beiträge

AlexN eine Nachricht über ICQ schicken
Standard

Zitat:
Original von MarkusReisser
Hoi,

PitStop machen das auch kostenlos. Und die stellen dir das Licht so ein, wie du es willst

Mfg Markus
Hi,

wie meinst du denn jetzt das? Die sollens mir doch einfach nur RICHTIG einstellen :P

Werde am Freitag einfach zu meienr VW Werkstatt fahren und gucken was "passiert"

Gruß
Alex
AlexN ist offline

Mit Zitat antworten
Alt 14.11.2008, 11:04      Direktlink zum Beitrag - 17 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von AlexN

Registriert seit: 07.08.2008
Golf 4 1.4 16V
Ort: Gießen
OHA...
Verbrauch: 7,5 l
Motor: 1.4 APE 55KW/75PS 05/99 - 05/10
Beiträge: 972
Themenstarter Themenstarter
Abgegebene Danke: 4
Erhielt 4 Danke für 4 Beiträge

AlexN eine Nachricht über ICQ schicken
Standard

Sodele,

hab den einen Scheinwerfer der ständig feucht wurde von innen trocken geföhnt und die Stelle, von der ich glaube dass sie undicht ist, versucht dicht zu bekommen.

Nun gehts gleich zum Frisööör und danach zu VW zwecks Scheinwerfer einstellen.

Werde dann mal berichten ob die überhaupt was wegen dem Xenon gesagt haben und ob meine Sorgen unbegründet waren :O

Gruß
Alex
AlexN ist offline

Mit Zitat antworten
Alt 14.11.2008, 13:28      Direktlink zum Beitrag - 18 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von AlexN

Registriert seit: 07.08.2008
Golf 4 1.4 16V
Ort: Gießen
OHA...
Verbrauch: 7,5 l
Motor: 1.4 APE 55KW/75PS 05/99 - 05/10
Beiträge: 972
Themenstarter Themenstarter
Abgegebene Danke: 4
Erhielt 4 Danke für 4 Beiträge

AlexN eine Nachricht über ICQ schicken
Standard

Sooooo...

Scheinwerfer sind eingestellt.

Das haben sich 2 Leute angeguckt. Die haben gesagt, dass mir die Waschanlage und Höhenregulierung fehlt. Hab mich doof gestellt und war dankbar für den Hinweis.

Während der ältere von den beiden die Dinger einfach eingestellt hat, hat der jüngere rumgefaselt ist Verboten und bli bla blub. Der wollt die ganze Zeit dem anderen einreden dass ich das nicht haben darf ^^
Hab dem jüngeren dann doch gesagt (der nur nen Kaffee getrunken hat) er möge doch den Mann nicht von der Arbeit abhalten....dann war Ruhe :O

Naja, ende vom Lied war, dass ich dann gesagt hab dass ich wohl die normalen Birnen wieder reinmachen werde, darauf hin meinte der ältere " Oder musst es halt kurz vorm TÜV machen " da hat sich gleich wieder der jüngere eingeschaltet " Oder wenn die Polizei mal genauer hinguckt..." während der alte ihm ins Wort gefallen ist " was die eigentlich nie machen" hehe...sehr lustig die beiden gewesen.
Siehe da, auch Mechaniker vom alten Schlag sind cool drauf
AlexN ist offline

Mit Zitat antworten
Alt 07.01.2010, 23:54      Direktlink zum Beitrag - 19 Zum Anfang der Seite springen
Erfahrener Benutzer

Registriert seit: 02.12.2009
Golf IV
Verbrauch: 8,5l
Motor: 1.6 AZD 77KW/105PS 09/00 - 11/01
Beiträge: 207
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

auf welcher stellung muss die Höhenverstellung sein beim einstellen????0
0 oder 3
VW-16V ist offline

Mit Zitat antworten
Alt 08.01.2010, 09:57      Direktlink zum Beitrag - 20 Zum Anfang der Seite springen
SQ

Benutzerbild von Blackriver

Registriert seit: 05.10.2008
Ort: Kaiserslautern
Verbrauch: ~8,9
Motor: 2.0 AQY 85KW/115PS 08/98 -
Beiträge: 3.332
Abgegebene Danke: 5
Erhielt 1 Danke für 1 Beitrag

Standard

Zitat:
Zitat von VW-16V Beitrag anzeigen
auf welcher stellung muss die Höhenverstellung sein beim einstellen????0
0 oder 3

Muss auf Null stehen.


Blackriver ist offline

Mit Zitat antworten
Antwort

Themen-Optionen
Ansicht Thema bewerten
Thema bewerten:

Forumregeln
Es ist dir nicht erlaubt, neue Themen zu verfassen.
Es ist dir nicht erlaubt, auf Beiträge zu antworten.
Es ist dir nicht erlaubt, Anhänge hochzuladen.
Es ist dir nicht erlaubt, deine Beiträge zu bearbeiten.

BB-Code ist an.
Smileys sind an.
[IMG] Code ist an.
HTML-Code ist aus.
Trackbacks are aus
Pingbacks are aus
Refbacks are aus


Ähnliche Themen

Thema Autor Forum Antworten Letzter Beitrag
plutarch123 Jetzt nehme ich es selbst in die Hand 44 10.09.2014 12:16
Golf4rer Werkstatt 2 25.02.2008 00:15
Flotterfeger1980 Tuning Allgemein 3 18.02.2008 23:00
BurningEmpires Werkstatt 2 25.02.2007 16:33
Tony Montana Werkstatt 5 04.11.2006 19:41


Alle Zeitangaben in WEZ +2. Es ist jetzt 21:10 Uhr.

Kontakt - Datenschutz - Archiv - Impressum - Nach oben
