Standard Zusatzinstrumente anschliesen

Hallo. Ich will mir über den Winter Zusatzinstrumente einbauen, einmal LD und noch eins. Ich weis nicht ob ich Öldruck oder Öltemperatur nehmen soll und wo ich diese dann beim ASZ TDI anschliesen kann. Was meint ihr welches von den Anzeigen fürs Öl sind sinnvoller.
Ich hoffe ihr könnt mir da weiterhelfen.




Mit Zitat antworten
Alt 20.12.2012, 15:45      Direktlink zum Beitrag - 2 Zum Anfang der Seite springen
VW-Mech
Administrator

Benutzerbild von VW-Mech

Registriert seit: 20.12.2010
Golf 4
Ort: Pfalz
-- -- -
Verbrauch: 7 - 16 l/100km
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 19.227
Abgegebene Danke: 135
Erhielt 6.428 Danke für 4.247 Beiträge

Standard

Öldruck,... Da dieser dir auch die Circa Temperatur anzeigt also zum Warmfahren reicht es.

Temperatur alleine ist zwar gut zwecks wirklicher Temperatur, .... Aber Öldruck ist für den Motor "relevanter" und liefert per Instrument wie o.g. beide Werte.
VW-Mech ist offline

Mit Zitat antworten
Alt 20.12.2012, 15:51      Direktlink zum Beitrag - 3 Zum Anfang der Seite springen
Vernichter2000
Gast

Beiträge: n/a

Standard

Oke dann wirds Ladedruck und Öldruck.
Jetzt muss ich nur mehr wissen wo ich den Öldruck beim ASZ abgreife.

VDO viewline Öldruckanzeige | Öldruckanzeige | Einbau-Instrumente | Instrumente und Anzeigen | Fahrzeugausrüstung | Sandtler Webshop

VDO viewline Ladedruckanzeige | Ladedruckanzeige | Einbau-Instrumente | Instrumente und Anzeigen | Fahrzeugausrüstung | Sandtler Webshop


Mit Zitat antworten
Alt 20.12.2012, 16:30      Direktlink zum Beitrag - 4 Zum Anfang der Seite springen
VW-Mech
Administrator

Benutzerbild von VW-Mech

Registriert seit: 20.12.2010
Golf 4
Ort: Pfalz
-- -- -
Verbrauch: 7 - 16 l/100km
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 19.227
Abgegebene Danke: 135
Erhielt 6.428 Danke für 4.247 Beiträge

Standard


Öldruck am original Öldruckschalter ,... Y-Stück dazwischen und Öldruckdose dazu klemmen.

Ladedruck an der Druckseite vom Lader,... Abgriff im Druckschlauch, einfach Stück Rohr mit passendem Anschluss Stück dazwischen; das sollte gehen.

Greetz
VW-Mech ist offline

Mit Zitat antworten
Alt 20.12.2012, 17:02      Direktlink zum Beitrag - 5 Zum Anfang der Seite springen
Vernichter2000
Gast

Beiträge: n/a

Standard

Ok danke schonmal für die Hilfe. Ich mach morgen mal ein Bild, von dem Teil was ich vermute was ich rausdrehen muss.


Mit Zitat antworten
Alt 21.12.2012, 18:35      Direktlink zum Beitrag - 6 Zum Anfang der Seite springen
Vernichter2000
Gast

Beiträge: n/a

Standard

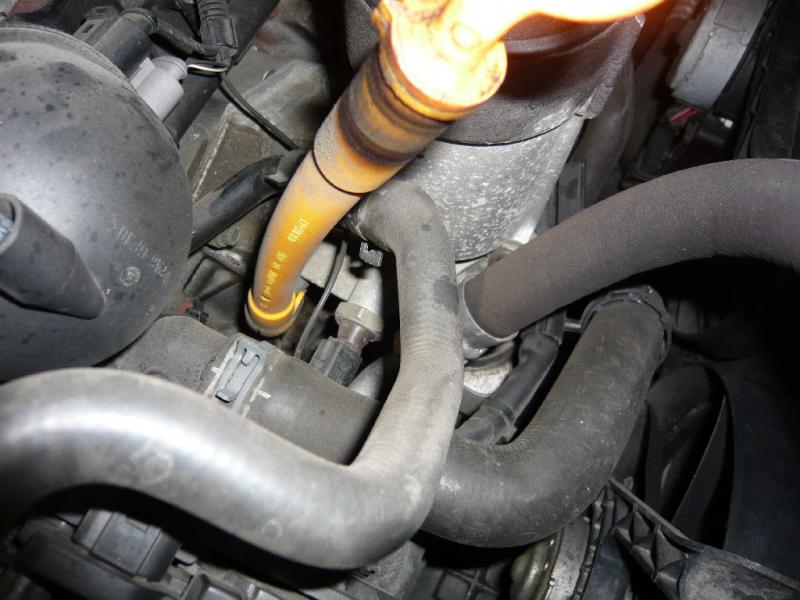

Ich hab jetzt ein Foto gemacht. Ist das der Sensor den ich rausdrehen und gegen einen y-adapter ersetzten soll?


Mit Zitat antworten
Alt 21.12.2012, 19:04      Direktlink zum Beitrag - 7 Zum Anfang der Seite springen
VW-Mech
Administrator

Benutzerbild von VW-Mech

Registriert seit: 20.12.2010
Golf 4
Ort: Pfalz
-- -- -
Verbrauch: 7 - 16 l/100km
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 19.227
Abgegebene Danke: 135
Erhielt 6.428 Danke für 4.247 Beiträge

Standard

Zitat:
Zitat von Vernichter2000 Beitrag anzeigen
Ich hab jetzt ein Foto gemacht. Ist das der Sensor den ich rausdrehen und gegen einen y-adapter ersetzten soll?

[...]
Jupp, genau dieser
VW-Mech ist offline

Mit Zitat antworten

Werbung


Alt 21.12.2012, 20:01      Direktlink zum Beitrag - 8 Zum Anfang der Seite springen
Vernichter2000
Gast

Beiträge: n/a

Standard

Jetzt brauch ich nur mehr eine Info. Was für ein Gewinde ist das?


Mit Zitat antworten
Alt 22.12.2012, 13:47      Direktlink zum Beitrag - 9 Zum Anfang der Seite springen
VW-Mech
Administrator

Benutzerbild von VW-Mech

Registriert seit: 20.12.2010
Golf 4
Ort: Pfalz
-- -- -
Verbrauch: 7 - 16 l/100km
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 19.227
Abgegebene Danke: 135
Erhielt 6.428 Danke für 4.247 Beiträge

Standard

Zitat:
Zitat von Vernichter2000 Beitrag anzeigen
Jetzt brauch ich nur mehr eine Info. Was für ein Gewinde ist das?
Der Öldruckschalter ist M10x1

Die Öldruckdose deiner Instrumente ist bistimmt wieder Konus Gewinde, aber es gibt Y Stücke die haben Einschraubstück M10x1 (kommt in Motor) und dann zwei Abgänge, einer ebenso M10 (Serien Druckschalter) und einen 1/8 NPT 27 oder sonst was...

Schau mal hier rein (geht zwar um Temp Geber) aber auch um Y Stücke / Links / Infos usw...

http://www.golf4.de/elektronik-tacho...rt-losung.html
VW-Mech ist offline

Mit Zitat antworten
Folgender Benutzer sagt Danke zu VW-Mech für den nützlichen Beitrag:
Alt 22.12.2012, 13:50      Direktlink zum Beitrag - 10 Zum Anfang der Seite springen
Vernichter2000
Gast

Beiträge: n/a

Standard

Vielen dank.


Mit Zitat antworten
Alt 22.12.2012, 13:54      Direktlink zum Beitrag - 11 Zum Anfang der Seite springen
VW-Mech
Administrator

Benutzerbild von VW-Mech

Registriert seit: 20.12.2010
Golf 4
Ort: Pfalz
-- -- -
Verbrauch: 7 - 16 l/100km
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 19.227
Abgegebene Danke: 135
Erhielt 6.428 Danke für 4.247 Beiträge

Standard

Zitat:
Zitat von Vernichter2000 Beitrag anzeigen
Vielen dank.
Drück den DANKE Button um zu sagen
VW-Mech ist offline

Mit Zitat antworten
Folgender Benutzer sagt Danke zu VW-Mech für den nützlichen Beitrag:
Alt 22.12.2012, 15:13      Direktlink zum Beitrag - 12 Zum Anfang der Seite springen
Vernichter2000
Gast

Beiträge: n/a

Standard

Eine wirklich letzte Frage habe ich jetzt dennoch. Kann ich jeden Öldruckgeber von VDO mit einem 10x1 Anschluss nehmen?? Ich hab gestern bei Sandtler nachgefragt und dort kostet ein solcher Geber 68€. Das ist mir zu viel. Bei Ebay sind VDO Geber für 30€ drin.


Mit Zitat antworten
Alt 22.12.2012, 17:15      Direktlink zum Beitrag - 13 Zum Anfang der Seite springen
VW-Mech
Administrator

Benutzerbild von VW-Mech

Registriert seit: 20.12.2010
Golf 4
Ort: Pfalz
-- -- -
Verbrauch: 7 - 16 l/100km
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 19.227
Abgegebene Danke: 135
Erhielt 6.428 Danke für 4.247 Beiträge

Standard

Ja, der Geber muss nur zum Instrument passen. Also VDO Anzeige -> VDO Druckmessdose
Für 12V Fahrzeuge mit Negativer Masse ist logisch.

Und eben passende Messdose zum Mess Bereich der Anzeige. Gibt ja Anzeigen von 0 -3 bar / 0 - 5 bar oder 0 -10 bar Druck. Die Messdose für 0-3 & 0-5 ist die gleiche m.M.

Nur die höheren Anzeigen brauchen ne Dose die auch mehr Druck messen kann.


Greetz
VW-Mech ist offline

Mit Zitat antworten
Folgender Benutzer sagt Danke zu VW-Mech für den nützlichen Beitrag:
Alt 07.07.2022, 13:55      Direktlink zum Beitrag - 14 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von Abbi

Registriert seit: 04.01.2018
Golf 4 Jubi GTI
Ort: Hannover
Motor: 1.8 GTI R AUQ 132KW/180PS 06/01 -
Beiträge: 492
Abgegebene Danke: 237
Erhielt 84 Danke für 75 Beiträge

Standard

Ich greife diesen Beitrag aus aktuellen Anlass noch mal auf, und ergänze um ein paar Bilder.

Ich habe die klassische Ausgangssituation- Der Geber meiner Öl druckanzeige hat ein 1/8NPT Gewinde.
Ich habe mir die verfügbaren Adapter angeschaut, sowohl von RAID als Y-Stück als auch der China Kram den es als einfachen länglichen Adapter gibt.

Zwei Fragen sind übergeblieben:
1. Gibt es einen Unterschied in der Qualität des Messergebnisses, ob ich den Geber mit Adapter anstelle des Blindstopfens (im Bild grün markiert), oder an der Position des serienmäßigen Öl-Druckschalters montiere?

2. Mir scheint dass es dort mit unter sehr eng werden könnte mit Adapter, Geber und Steckergehäuse- müssen weitere Modifikationen vorgenommen werden? (Auf dem einen Bild habe ich die Adapter Länge von circa 4 cm und die finale Position des Gebers simuliert).
Angehängte Grafiken
Dateityp: jpg 8A9F786A-C4DE-4F1F-BF40-EFEBB7687618.jpg (65,9 KB, 24x aufgerufen)
Dateityp: jpg 2FBE3655-32BC-44DD-BEEA-CCF2B3F27608.jpg (69,0 KB, 20x aufgerufen)
Dateityp: jpg ABEDB862-DA4B-4871-AC4B-B5FE34DA9CD0.jpg (62,4 KB, 18x aufgerufen)
Abbi ist offline

Mit Zitat antworten
Alt 09.07.2022, 17:56      Direktlink zum Beitrag - 15 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von Abbi

Registriert seit: 04.01.2018
Golf 4 Jubi GTI
Ort: Hannover
Motor: 1.8 GTI R AUQ 132KW/180PS 06/01 -
Beiträge: 492
Abgegebene Danke: 237
Erhielt 84 Danke für 75 Beiträge

Standard

Schließe das hier kurz mit zwei Bildern ab.

Es gibt von Raid auch einen schön kurzen Adapter, den habe ich jetzt anstelle des Blindstopfens verbaut. M10x1 ist wie gesagt das Gewinde im Ölfiltergehäuse.
Angehängte Grafiken
Dateityp: jpg 1EE4ED8C-D328-4EC3-927F-6AE07A0D85BD.jpg (60,7 KB, 19x aufgerufen)
Dateityp: jpg 206F7D7E-8889-49EF-B787-C7D7B2DC3EC6.jpg (56,4 KB, 20x aufgerufen)
Abbi ist offline

Mit Zitat antworten
Alt 10.07.2022, 08:47      Direktlink zum Beitrag - 16 Zum Anfang der Seite springen
VW-Mech
Administrator

Benutzerbild von VW-Mech

Registriert seit: 20.12.2010
Golf 4
Ort: Pfalz
-- -- -
Verbrauch: 7 - 16 l/100km
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 19.227
Abgegebene Danke: 135
Erhielt 6.428 Danke für 4.247 Beiträge

Standard

Öldrück ist gleich, egal ob am Y Adapter für OEM Öldrück Schalter oder an der Blindschraube.

Welche Instrumente verbaut du? Hersteller?
VW-Mech ist offline

Mit Zitat antworten
Alt 11.07.2022, 00:59      Direktlink zum Beitrag - 17 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von Abbi

Registriert seit: 04.01.2018
Golf 4 Jubi GTI
Ort: Hannover
Motor: 1.8 GTI R AUQ 132KW/180PS 06/01 -
Beiträge: 492
Abgegebene Danke: 237
Erhielt 84 Danke für 75 Beiträge

Standard

Öldruck und Abgastemperatur von Prosport.

Rest habe ich in der Colour MFA. Öltemperatur ist da natürlich nicht optimal weil der Wert vom Sensor unten in der Ölwanne genommen wird. Aber das kann ich in Relation setzen zu den Werten vorm Umbau.
