Alt 18.11.2008, 22:31      Direktlink zum Beitrag - 41 Zum Anfang der Seite springen
SE vom Feinsten

Registriert seit: 28.10.2007
Ort: Trier
Motor: 1.9 GT ASZ 96KW/130PS 04/01 -
Beiträge: 2.059
Abgegebene Danke: 0
Erhielt 26 Danke für 5 Beiträge

aLexXx` eine Nachricht über ICQ schicken
Standard

nochmal: deine düsen haben keine stecker mehr sondern sind abgeschnitten?
dann machs einfach auf dem normalen weg und schließ die einfach an beleuchtung und mmasse an, entweder löten oder lüsterklemme:

also: fahrerseite nimmst du dir den strom direkt von den kabeln die bei dem lichtschalter reingehen, da schneidest du das blaugraue an und lötest/klemmst da einmal das blau graue von der neuen düsen dran und ein 2tes langes kabel verlegst du unter der verkleidung richtung mitteldüse, bzw von da aus auch noch richtung beifahrerseite.

das gleiche machst du mit der masse (braun) und schließt alles an. fertig und sollte leuchten


edit: wenn du paar bilder brauchst sag bescheid


aLexXx` ist offline

Mit Zitat antworten
Alt 18.11.2008, 22:46      Direktlink zum Beitrag - 42 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von Stryder

Registriert seit: 13.08.2008
Golf IV
Verbrauch: ~9l kombiniert
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 806
Abgegebene Danke: 8
Erhielt 11 Danke für 11 Beiträge

Standard

Ja genau, hier mal ein Bild zur Verdeutlichung:


Der Nachteil wäre aber doch das ich das dann nie wieder entfernen könnte...

Aber wenn man darüber hinwegsieht reicht es also den Strom ausschließlich vom Lichtschalter zu holen?
Soll ich dann also dann z.B. beim Kabel zur Beifahrerseite an das Kabel der Mitteldüse gehen? Genauso wie ich das beim Lichtschalter mache?

Wenn du Bilder hättest wäre natürlich super.

Hab hier noch ne kleine Zeichnung gemalt wie ich mir das im Moment vorstelle nach deiner Erklärung.
Angehängte Grafiken
Dateityp: jpg 18112008083klein.jpg (103,4 KB, 519x aufgerufen)
Dateityp: jpg lötplan.jpg (35,1 KB, 442x aufgerufen)
Stryder ist offline

Mit Zitat antworten
Alt 18.11.2008, 22:54      Direktlink zum Beitrag - 43 Zum Anfang der Seite springen
SE vom Feinsten

Registriert seit: 28.10.2007
Ort: Trier
Motor: 1.9 GT ASZ 96KW/130PS 04/01 -
Beiträge: 2.059
Abgegebene Danke: 0
Erhielt 26 Danke für 5 Beiträge

aLexXx` eine Nachricht über ICQ schicken
Standard

erstmal hier paar bilder:

beifahrerseite die sollbruchstelle wo du die kabel durchziehst
(ps: wenn mit lüsterklemmen ... machs nicht so wie ich sondern quasi dahinter weil du die lüsterklemmen nachher nichtmehr dadurch bekommst )

kabel von mitte zum beifahrer: dafür am besten das handschuhfach abbauen (geht schnell):

und hier das kabel vom lichtschalter:
blau-grau durchgeschnittene ist für beleuchtung (+) und das braune rechts ist masse:


soo lüsterklemme an die abgeschnitten kabel und einmal die lpftungsdüse dran anschließen und ein kabel bis zur mitte verlegen. da dann ne lüsterklemme dran. an die lüsterklemme kommen dann einmal die kabel von der mitteldüse und einmal ein neues kabel was du bis zur beifahrerseite verlegst. da wieder lüsterklemmen dran und lüftungsdüse dran (beifahrerseite)

edit: die schaltung ist so eigentlich richtig
aLexXx` ist offline

Mit Zitat antworten
Alt 18.11.2008, 23:26      Direktlink zum Beitrag - 44 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von Stryder

Registriert seit: 13.08.2008
Golf IV
Verbrauch: ~9l kombiniert
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 806
Abgegebene Danke: 8
Erhielt 11 Danke für 11 Beiträge

Standard

Ich glaub jetzt hab ichs verstanden.
Dann werd ich das mal so probieren.

Danke schon mal für deine Mühe!

Das einzige was ich noch überlege ist ob ich das lieber löte oder eben mit den Lüsterklemmen mache.
Stryder ist offline

Mit Zitat antworten
Alt 18.11.2008, 23:30      Direktlink zum Beitrag - 45 Zum Anfang der Seite springen
.:R-Line Jubi

Benutzerbild von Sebo

Registriert seit: 18.10.2006
VW Golf 4
Ort: Sinsheim
Motor: 1.4 AHW 55KW/75PS ab 10/97 -
Beiträge: 7.496
Themenstarter Themenstarter
Abgegebene Danke: 3
Erhielt 7 Danke für 5 Beiträge

Sebo eine Nachricht über ICQ schicken Ebayname von Sebo: sebo-2008 Sebo eine Nachricht über Skype™ schicken
Standard

Zitat:
Original von Stryder
Ich glaub jetzt hab ichs verstanden.
Dann werd ich das mal so probieren.

Danke schon mal für deine Mühe!

Das einzige was ich noch überlege ist ob ich das lieber löte oder eben mit den Lüsterklemmen mache.
würde löten

alexx hat dir ja super geholfen dem is nix hinzuzufügen
Sebo ist offline

Mit Zitat antworten
Alt 18.11.2008, 23:38      Direktlink zum Beitrag - 46 Zum Anfang der Seite springen
SE vom Feinsten

Registriert seit: 28.10.2007
Ort: Trier
Motor: 1.9 GT ASZ 96KW/130PS 04/01 -
Beiträge: 2.059
Abgegebene Danke: 0
Erhielt 26 Danke für 5 Beiträge

aLexXx` eine Nachricht über ICQ schicken
Standard

löten ist die "nicht pfüsch" variante ;D lüsterklemmen war einfacherer.
aLexXx` ist offline

Mit Zitat antworten
Alt 19.11.2008, 09:11      Direktlink zum Beitrag - 47 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von Stryder

Registriert seit: 13.08.2008
Golf IV
Verbrauch: ~9l kombiniert
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 806
Abgegebene Danke: 8
Erhielt 11 Danke für 11 Beiträge

Standard

Ok, auch auf die Gefahr hin das ich hier nerve aber:

Ich hab nochmal bisschen rumgelesen und viele raten hier zum "einpinnen" der Kabel.
Muss ich dabei einfach das bestehende Kabel herausziehen und dann das abisolierte Ende meines Kabels mitreinstecken oder wie genau funktioniert das?

Das hätte halt den Vorteil das man es nachher einfach wieder abmachen könnte.
Stryder ist offline

Mit Zitat antworten
Alt 29.01.2009, 23:37      Direktlink zum Beitrag - 48 Zum Anfang der Seite springen
BlueMotionV6

Benutzerbild von kusey25

Registriert seit: 18.02.2008
Golf4 V6 4Motion, Golf 6 TSI
Ort: Wahlstedt
SE:XL xxx
Verbrauch: was kostet die welt........
Beiträge: 2.178
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

hi

ich wollte mal nachfragen , ich habe mir die tage diese lüfterdüsen bei ahw bestellt .

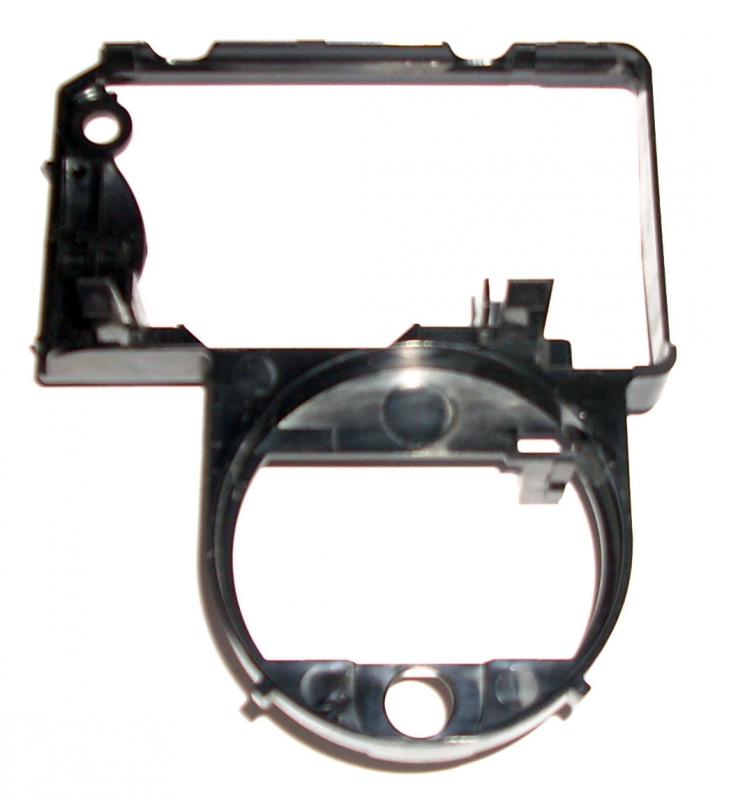

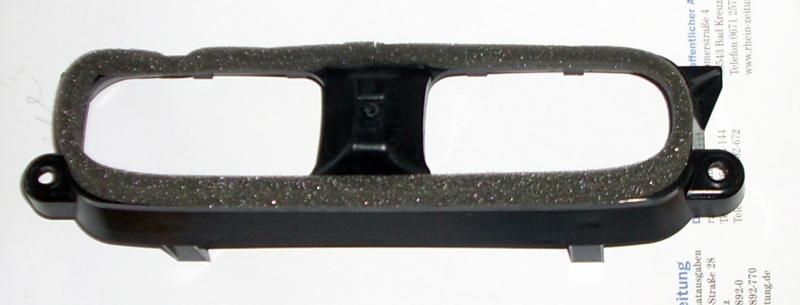

nun komme ich nicht ganz mit mit den rahmen den ich brauche ( verstehe ich irgendwie nicht .
den in der beschreibung steht einfach tauschen gegen die alten dan noch anklemmen fertig , und hier lese ich was von noch einen rahmen .

ich habe mal das bind angehangen von ahw vieleicht kann mir einer was dazu sagen bzw welche rahmen das sind vieleicht mit bild und beommt man die auch bei ahw .
Angehängte Grafiken
Dateityp: jpg 05130006[1].jpg (19,1 KB, 202x aufgerufen)
kusey25 ist offline

Mit Zitat antworten
Alt 17.05.2009, 12:07      Direktlink zum Beitrag - 49 Zum Anfang der Seite springen
cruizer.eu

Benutzerbild von Raver4Life

Registriert seit: 23.02.2007
VW Golf 6 Variant
Ort: Dresden
Verbrauch: 6,3 Diesel
Motor: 1.4 AHW 55KW/75PS ab 10/97 -
Beiträge: 1.727
Abgegebene Danke: 0
Erhielt 1 Danke für 1 Beitrag

Standard

Zitat:
Zitat von Sebo Beitrag anzeigen
Beifahrerseite:
Beim rechten Schacht muss man mit einem Schraubenzieher (auf der linken Seite (nicht zu übersehen!!!) eine Kunststoffabdeckung durchbohren! (ist ein soll Bruchteil falls man eben Beleuchtete Düsen nachrüstet!!!)

Also bei mir gab es dieses Bruchteil nicht...
Raver4Life ist offline

Mit Zitat antworten
Alt 18.05.2009, 09:24      Direktlink zum Beitrag - 50 Zum Anfang der Seite springen
Benutzer

Registriert seit: 28.09.2008
VW Golf 4 Variant
Ort: Nürnberg
Verbrauch: 7 Liter
Motor: 1.6 AUS 77KW/105PS 05/00 - 10/00
Beiträge: 91
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Zitat:
Zitat von kusey25 Beitrag anzeigen
hi

ich wollte mal nachfragen , ich habe mir die tage diese lüfterdüsen bei ahw bestellt .
nun komme ich nicht ganz mit mit den rahmen den ich brauche ( verstehe ich irgendwie nicht .
den in der beschreibung steht einfach tauschen gegen die alten dan noch anklemmen fertig , und hier lese ich was von noch einen rahmen .

ich habe mal das bind angehangen von ahw vieleicht kann mir einer was dazu sagen bzw welche rahmen das sind vieleicht mit bild und beommt man die auch bei ahw .

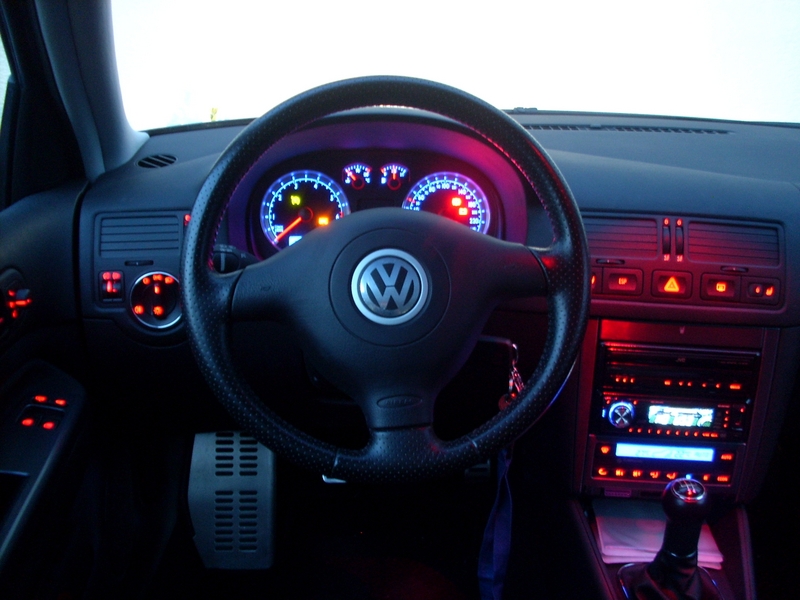

Fertig eingebaut sieht es so aus laut google



@
Raver4Life

Das kann an dein Baujahr liegen bei BJ 98 war das noch nicht dabei das loch. Musst einfach selbst eins bohren in die Richtung 2 nicht bei 1 sonst bist im Airbag

ImageShack - Image Hosting :: img072991jy.jpg



-----------

Ich hab mir jetzt auch welche gekauft wie es aussieht fehlt mir aber auch der Rahmen Links und Mitte.
Kann mir einer sagen was das ist

3 x oder 6? 1J0 973 332 - Flachkontakt
3 x oder 6? 000 979 132 - Reperaturkabel

meine Düsen sehen so aus laut bild

inkl Anschlusskabel heisst?

Vielleicht kann mir ja einer helfen fürs erste. Die Anleitung versteh ich auch nicht 100 % aber das wird hoffentlich kommen wenn ich am Auto bin

mfg

edit:
habe noch das gefunden über google

"Um Deinen originalen Kabelbaum nicht zu verletzen, kannst Du Dir mit folgenden Teilen ein Y-Stück basteln, dass Du zwischen Regler und Kabelbaum steckst.

1J0 972 924 Stecker (1 Stück)
000 979 133 Passende Kontakte (2 Stück)
(1,0 mm²)
191 972 713 Buchse (1 Stück)
000 979 129 Passende Kontakte (2 Stück)"

seite finde ich gerade nicht mehr hab zuviele tabs auf

Geändert von RainbowRun (19.05.2009 um 22:15 Uhr)
RainbowRun ist offline

Mit Zitat antworten
Alt 18.11.2009, 23:07      Direktlink zum Beitrag - 51 Zum Anfang der Seite springen
schwarzer Golfer

Registriert seit: 13.03.2008
Golf 4
Ort: Raum Flensburg
Verbrauch: ~9 Liter
Motor: 1.4 CL AKQ 55KW/75PS 10/98 - 05/00
Beiträge: 3.406
Abgegebene Danke: 46
Erhielt 32 Danke für 26 Beiträge

Schmarsi eine Nachricht über ICQ schicken Ebayname von Schmarsi: Schmarsi
Standard

Gibt es die Anleitung noch irgendwo mit Bildern?
Schmarsi ist offline

Mit Zitat antworten
Alt 20.11.2009, 15:57      Direktlink zum Beitrag - 52 Zum Anfang der Seite springen
.:R-Line Jubi

Benutzerbild von Sebo

Registriert seit: 18.10.2006
VW Golf 4
Ort: Sinsheim
Motor: 1.4 AHW 55KW/75PS ab 10/97 -
Beiträge: 7.496
Themenstarter Themenstarter
Abgegebene Danke: 3
Erhielt 7 Danke für 5 Beiträge

Sebo eine Nachricht über ICQ schicken Ebayname von Sebo: sebo-2008 Sebo eine Nachricht über Skype™ schicken
Standard

Bilder sind down sorry hier mal als zip:

http://www.turboupload.com/vr8z2n89h2i8/lüftungsdüsen.zip.html
Sebo ist offline

Mit Zitat antworten

Werbung


Alt 20.12.2009, 16:36      Direktlink zum Beitrag - 53 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von R32er

Registriert seit: 03.09.2006
Golf IV
Ort: Celle
Verbrauch: 8
Motor: 1.6 AUS 77KW/105PS 05/00 - 10/00
Beiträge: 1.297
Abgegebene Danke: 2
Erhielt 0 Danke für 0 Beiträge

R32er eine Nachricht über ICQ schicken
Standard

leider geht die seite bei mir auch net
R32er ist offline

Mit Zitat antworten
Alt 22.12.2009, 16:06      Direktlink zum Beitrag - 54 Zum Anfang der Seite springen
.:R-Line Jubi

Benutzerbild von Sebo

Registriert seit: 18.10.2006
VW Golf 4
Ort: Sinsheim
Motor: 1.4 AHW 55KW/75PS ab 10/97 -
Beiträge: 7.496
Themenstarter Themenstarter
Abgegebene Danke: 3
Erhielt 7 Danke für 5 Beiträge

Sebo eine Nachricht über ICQ schicken Ebayname von Sebo: sebo-2008 Sebo eine Nachricht über Skype™ schicken
Standard

pn an mich dann schick ich die bilder aber hier sind ja auch bilder die ausreichen sollten...
Sebo ist offline

Mit Zitat antworten
Alt 22.12.2009, 17:10      Direktlink zum Beitrag - 55 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von R32er

Registriert seit: 03.09.2006
Golf IV
Ort: Celle
Verbrauch: 8
Motor: 1.6 AUS 77KW/105PS 05/00 - 10/00
Beiträge: 1.297
Abgegebene Danke: 2
Erhielt 0 Danke für 0 Beiträge

R32er eine Nachricht über ICQ schicken
Standard

danke sebo koni hat mir schon die anleitung mit den bildern per email geschickt. vor allem das mit dem pin wollte ich gern wissen.
R32er ist offline

Mit Zitat antworten
Alt 26.12.2009, 11:43      Direktlink zum Beitrag - 56 Zum Anfang der Seite springen
Erfahrener Benutzer

Registriert seit: 06.06.2009
Motor: 2.0 AQY 85KW/115PS 08/98 -
Beiträge: 336
Abgegebene Danke: 2
Erhielt 0 Danke für 0 Beiträge

Standard

Hallo zusammen,

Da ich auch auf diese bora düsen scharf geworden bin ,
habe ich die möglichkeit die düsen aus einem Bora auszubauen.

Nur finde ich keine passende anleitung die von a- z alles erklärt, denn ich will nichts kaput machen.

Hat da jemand etwas?

Gruß excalibur29
excalibur29 ist offline

Mit Zitat antworten
Alt 27.12.2009, 11:51      Direktlink zum Beitrag - 57 Zum Anfang der Seite springen
Erfahrener Benutzer

Registriert seit: 06.06.2009
Motor: 2.0 AQY 85KW/115PS 08/98 -
Beiträge: 336
Abgegebene Danke: 2
Erhielt 0 Danke für 0 Beiträge

Standard

moin,

hat denn keiner was?
Selber suche ich mir auch den wolf .
rechts und links wäre kein problem, würde ich jetzt so einfach sagen.
Die mitlere die verstehe ich nicht?

Links:
-Lichtschalter raus
-schraube raus
-fertig

Rechts:
-einfach nur raus hebeln?

Korriegiert mich wenn es falsch ist.

gruß excalibur29
excalibur29 ist offline

Mit Zitat antworten
Alt 03.01.2010, 20:55      Direktlink zum Beitrag - 58 Zum Anfang der Seite springen
Etienne
Neuer Benutzer

Benutzerbild von Etienne

Registriert seit: 30.06.2009
Motor: 1.8 GTI R AUQ 132KW/180PS 06/01 -
Beiträge: 25
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Hi,

falls du immer noch nicht weiter gekommen bist hier nochmal ein wenig Hilfe:

Die Bora-Düsen sind alle nur gesteckt (bei der linken wie beschrieben Lichtschalter herausziehen und Schraube beachten)! Die linke und die mittlere sind zudem in einem Befestigungsrahmen eingesteckt! Die rechte ist nur ganz leicht im Armaturenbrett eingeklippst (ohne Befestigungsrahmen)!

Die mittlere Düse entweder am Rand ganz leicht/sanft heraushebeln oder zuerst die Blindkappen neben ESP oder beheizbare Heckscheibe lösen (flacher Schraubenzieher und ein Tuch als Schutz vor Beschädigungen). Anschließend kräftig an der Düse ziehen und du solltest sie herausziehen können.

Hoffe konnte dir helfen! :-)

P.S.: Ansonsten ist die Beschreibung in diese Topic echt super. Für alle die Boradüsen inkl. den originalen Steckern haben empfehle ich ganz klar die zusätzlichen Steckerbuchsen und die Flachkontakte inkl. den Reparaturleitungen zu kaufen (Steckerbuchsen 3x, Leitungen 6x). Die Flachkontakte können dann nach Kürzung und ein wenig flachgedrückt problemlos in die vorhandenen Pins gesteckt werden! Die Pins der jeweiligen Kabelstränge müssen jeweils vorher ausgelöst werden, da man sonst nicht an die Kontakte kommt! Diese Variante funktioniert einwandfrei und es wird kein Kabelbaum beschädigt!

Geändert von Etienne (03.01.2010 um 21:01 Uhr)
Etienne ist offline

Mit Zitat antworten
Alt 03.01.2010, 22:51      Direktlink zum Beitrag - 59 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von R32er

Registriert seit: 03.09.2006
Golf IV
Ort: Celle
Verbrauch: 8
Motor: 1.6 AUS 77KW/105PS 05/00 - 10/00
Beiträge: 1.297
Abgegebene Danke: 2
Erhielt 0 Danke für 0 Beiträge

R32er eine Nachricht über ICQ schicken
Standard

was meinst du mit ausgelköst werden? du meinst wohl die kontakte an den jeweiligen vorhanden schaltern auspinnen um dann dranzukommen mit den boradüsen? dann brauch man ja wieder ein aupinnwerkzeug.

ich geh davon aus das die repkabel an beiden enden mit den pins versehen sind?

Geändert von R32er (03.01.2010 um 22:53 Uhr)
R32er ist offline

Mit Zitat antworten
Alt 03.01.2010, 23:32      Direktlink zum Beitrag - 60 Zum Anfang der Seite springen
Etienne
Neuer Benutzer

Benutzerbild von Etienne

Registriert seit: 30.06.2009
Motor: 1.8 GTI R AUQ 132KW/180PS 06/01 -
Beiträge: 25
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge

Standard

Hi,

ja so meinte ich das. Die Pins (braun + blau/grau) aus dem vorhandenen Stecker ausstoßen damit man die neuen Flachkontakte (letztes Bild oben bei den Steckern und Kontakten) in die vorhandenen Kontakte (2. Bild von oben) stecken kann. Anschließend den Kontakt einfach wieder in den vorhandenen Stecker stecken, fertig.

Das Ausstoßen der Kontakte funktioniert mit ein wenig Geschick und Geduld auch ohne Werkzeug mit einem dünnen und flachen Schraubendreher sowie einer Stecknadel.

Die Verbindung von der Boradüse zum besagten Stecker sieht dann wie folgt aus:

Boradüse --- Originalstecker (braun/blaugrau) --- Adapterstecker --- 2 Reparaturleitungen (braun/blaugrau)

Die neuen Leitungen werden dann einfach wie beschrieben in die vorhandenen Kontakte vom ESP, Warnblinker oder Heckscheibe (braun zu braun, blaugrau zu blaugrau) gesteckt.

Die Reparaturleitungen haben auf beiden Seiten die Kontakte, ergibt sich dann aber auch durch den Stecker zwischen Boradüse und Reparaturleitung.

Passt alles zusammen und funktioniert einwandfrei. Ich habe die zusammengesteckten Kontakte nochmal mit Isolierband umwickelt damit alles fest ist.

:-)



Geändert von Etienne (03.01.2010 um 23:36 Uhr)
Etienne ist offline

Mit Zitat antworten
Antwort

Themen-Optionen
Ansicht Thema bewerten
Thema bewerten:

Forumregeln
Es ist dir nicht erlaubt, neue Themen zu verfassen.
Es ist dir nicht erlaubt, auf Beiträge zu antworten.
Es ist dir nicht erlaubt, Anhänge hochzuladen.
Es ist dir nicht erlaubt, deine Beiträge zu bearbeiten.

BB-Code ist an.
Smileys sind an.
[IMG] Code ist an.
HTML-Code ist aus.
Trackbacks are aus
Pingbacks are aus
Refbacks are aus


Ähnliche Themen

Thema Autor Forum Antworten Letzter Beitrag
breiti86 Interieur 15 30.04.2008 21:27


Alle Zeitangaben in WEZ +2. Es ist jetzt 03:45 Uhr.

Kontakt - Datenschutz - Archiv - Impressum - Nach oben
