Türmuldenbeleuchtung Golf 4

Tiwi · 27.06.2012, 13:07

Habe jetz für die inneren Türgriffe eine Beleuchtung , weiß wer wo man sie zwischen klemmt ?

böhser_Golf · 27.06.2012, 13:09

Je nachdem, wie sie leuchten sollen an ein geschaltetes Plus (bei Zündung an) oder an die Innenbeleuchtung (gehen dann mit an).

~Golf~4~ · 27.06.2012, 13:15

Mach mal bitte Bilder wenn es fertig ist

Floforce · 27.06.2012, 13:21

Ich gehe mal davon aus das du LEDs benutzt hast.
Wenn du möchtest das sie mit der Amaturenbeleuchtung leuchten soll, such dir am Fensterherberschalter das grau/blaues Kabel und vergewissere dich mit einem Multimeter ob es die gesuchte Leitung ist.
Dann noch anklemmen. Fertig

B-5555 · 27.06.2012, 13:29

Unbedingt Bilder danach!

Eleanor · 27.06.2012, 13:49

Wenn du el. Fensterherber hast und willst, das sie leuchten wenn du licht an hast würde ich da anzapfen

Der Kulli · 27.06.2012, 13:58

Bei der beifahrerseite ist das ganze aber ein bisschen komplizierter. Am besten vorher diesen ganzen kabelbaum durchmessen, nicht das du nacher das Steuergerät schrottst.

Tiwi · 27.06.2012, 17:24

Ja erst einmal danke, ja werde ich machen , weiß nur nicht wie ich die hochlade weil ich neu bin. Aber danke für die Infos . Bei eBay habe ich die clever und günstig bekommen, habe die Beleuchtung alleine geboten, und das war für einen 4 turer dann hat er mir die furn 2 turer gegeben plus griffmulden und Zuhause habe ich dann die Chrom öffnet mit den r griffen getauscht

Floforce · 27.06.2012, 20:30

Zitat:

Zitat von Eleanor

Wenn du el. Fensterherber hast und willst, das sie leuchten wenn du licht an hast würde ich da anzapfen

Bin bei nem 2.8L V6 wie seiner Signatur zu entnehmen, einfach mal dreist von e-Fenstern ausgegangen

Tiwi · 27.06.2012, 21:22

Geht das denn auch ??

Eleanor · 28.06.2012, 03:27

Zitat:

Zitat von Floforce

Bin bei nem 2.8L V6 wie seiner Signatur zu entnehmen, einfach mal dreist von e-Fenstern ausgegangen

Joa stimmt :P

Tiwi · 01.07.2012, 18:28

So habe die Beleuchtung eingebaut mit r32 griffen. War ganz Easy , werde euch die Tage ein paar Bilder zukommen lassen

Tec - One · 01.07.2012, 22:38

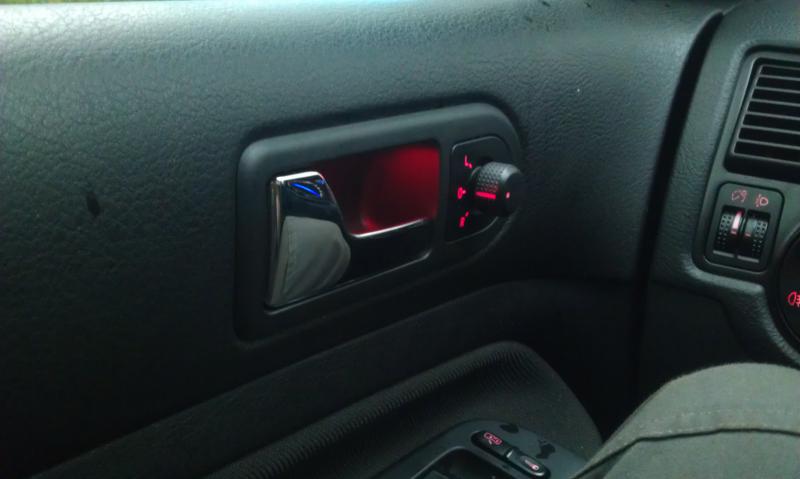

moin... habe mir auch eine türgriffbeleuchtung selbergemacht, strom habe ich einfach von den jeweils nächsten schaltern (sprich den Steckern) abgezwackt, funktioniert einwandfrei

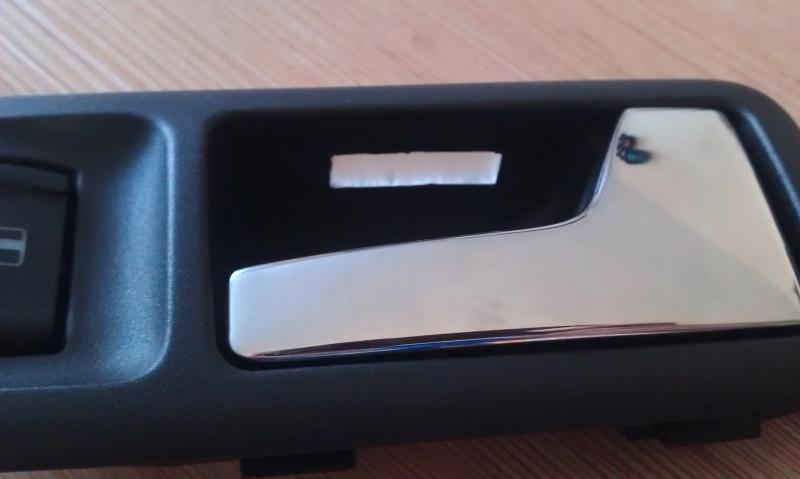

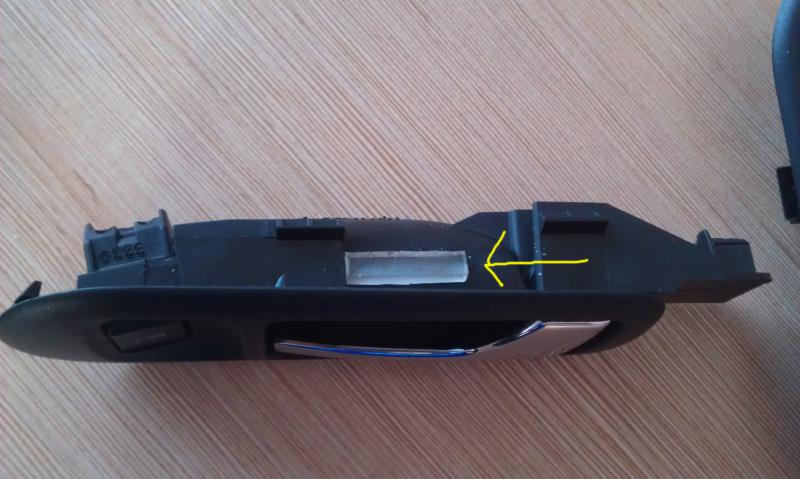

hirm la ein paar bilder davon

murgskater · 01.07.2012, 23:31

die LEDs hab ich ja auch noch hier rumliegen, kannst du mal die kabelfarben der entsprechenden stecker nennen? hab es auch schon mal bei einem kumpel gemacht aber woltls nicht nochmal ausmessen...

Tiwi · 02.07.2012, 01:06

Beim Spiegelschalter (Joystickversion ist braun/grau Masse (PIN

und Grau-Blau + 12 Volt. (PIN 5)

Beim Fensterheberschalter ist + 12 Volt Pin 12 (Grau-Blau) und Masse Pin 11 (Braun)

Bei den Fensterheberschaltern in den Türgriffen (Beifahrertüre / hinteren Türen wird die LED wie folgt angeschlossen:

+ 12 Volt wird an Pin 4 angeschlossen (Weiß-Rot) Masse an Pin 3 (Weiß-Grau)

Beim Golf 4 kann es sein dass die Farben unterschiedlich sind.
Orientiere dich immer an den Pins! Pin 4 ist Plus laut Schaltplan Kabelfarbe rot (neben dem leeren Pin dies ist Pin 5) und Masse Pin 3 Farbe Grau/Blau Achtung an der Fahrertüre ist Grau/Blau Plus Die Nummern stehen jeweils an der Seite des Steckers!

Tiwi · 02.07.2012, 01:08

Smiley ist Pin 8

murgskater · 02.07.2012, 18:27

danke bestens! dann mach ich das eventuell auch noch die tage

Tiwi · 07.07.2012, 16:09

Hat einer von euch Probleme mit der zv seit dem die Beleuchtung drin ist ???

Abbi · 04.02.2020, 12:13

Zitat:

Zitat von Tiwi

Beim Spiegelschalter (Joystickversion ist braun/grau Masse (PIN

und Grau-Blau + 12 Volt. (PIN 5)

Beim Fensterheberschalter ist + 12 Volt Pin 12 (Grau-Blau) und Masse Pin 11 (Braun)

Bei den Fensterheberschaltern in den Türgriffen (Beifahrertüre / hinteren Türen wird die LED wie folgt angeschlossen:

+ 12 Volt wird an Pin 4 angeschlossen (Weiß-Rot) Masse an Pin 3 (Weiß-Grau)

Beim Golf 4 kann es sein dass die Farben unterschiedlich sind.
Orientiere dich immer an den Pins! Pin 4 ist Plus laut Schaltplan Kabelfarbe rot (neben dem leeren Pin dies ist Pin 5) und Masse Pin 3 Farbe Grau/Blau Achtung an der Fahrertüre ist Grau/Blau Plus Die Nummern stehen jeweils an der Seite des Steckers!

Ich möchte endlich meine R32 Öfner verbauen und Griffbeleuchtung bei der Gelegenheit nachrüsten. Oben ist ja die Variante, dass die Griffbeleuchtung mit der restlichen Beleuchtung angeht, ich möchte es lieber an Zündungsplus anschließen. Kann mir jemand da die Leitungsfarben nennen? Dann spare ich mir das messen, bin heute mal faul

Abbi · 06.02.2020, 14:00

Niemand der mir helfen kann? Ich habe jetzt schon alle Pins durch gemessen aber konnte kein reines Zündungsplus identifizieren. Besonders irritiert hat mich, dass beispielsweise am Stecker für die Betätigung Von Fensterheber und ZV 4 Pins verbaut sind, die bei Zündung an alle 12 V führen und auch bei ausgeschalteter Zündung und abgezogenen Schlüssel dies immer noch tun!

Wichtig ist mir, dass die Griffbeleuchtung auch dann an ist wenn das Licht aus ist, dabei würde mir auch ein anderes Sgnal als Zündungsplus reichen. Zum Beispiel irgend ein 12 Volt Signal, was sich erst dann aus schaltet wenn das Fahrzeug verriegelt wird oder ähnliches. Den geringen Strom den die LED´s ziehen würde ich dann auch in Situationen in Kauf nehmen wo es dann halt auch leuchten würde, zum Beispiel wenn man das Auto saugt oder was schraubt.

Ich kann kaum glauben, dass alle das nur auf die Innenbelcuhtung legen?
