Zusätzliche Sicherung nachrüsten

chro-nos · 30.09.2011, 00:05

Hallo!

Ich hätte gern meine Zusatzanzeigen ordentlich abgesichert. Und zwar im OEM Sicherungskasten.

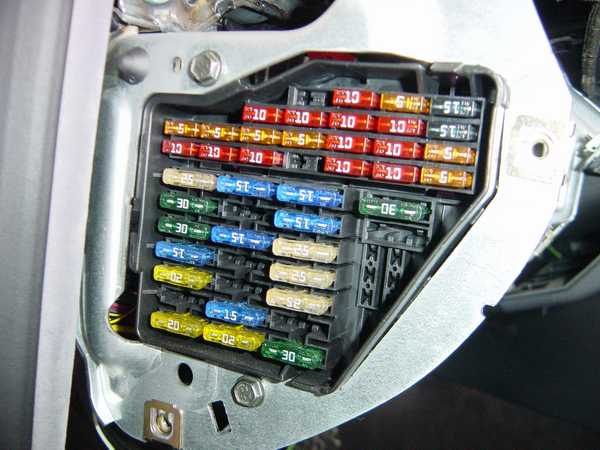

Hier sieht man ja, das hochkant Steckplätze frei sind. Hat mal wer ne TN für die benötigten Teile, damit ich nur noch ne Sicherung reinstecken muss?

Keine Ahnung was da benötigt wird. Vielleicht zwei Federn zum einklippsen mit Strippen dran?

v8power · 30.09.2011, 06:59

Da sind glaub ich sone klammern drin tn kann ich dir nicht sag aufjedenfall brauchst dafür pins für die Kabel

1,8turbo · 30.09.2011, 16:39

bersicht Kontakte / Reparaturkabel / Einzelleitung

ich meine das müsste: http://www.passatplus.de/umbauteile/.../000979227.jpg N 907 326 03 0,26 Euro sein

schmiddi · 10.01.2021, 11:28

Hallo zusammen,
Ich greife einfach mal diesen Thread auf, da es hier passt und ich noch nicht richtig fündig geworden bin.

Möchte zwei 15A 2.5qmm Leitungen nachrüsten im Sicherungskasten.
Leitungen und Sicherungen habe ich. Brauche nur die Pins/Kontakte die ich in den Sicherungskasten stecken muss.

Gibt es diese einzeln zu kaufen und wenn ja welche TN brauche ich?
Gibt es diese Alternativ bei Conrads/Reichelt zu kaufen? Sollte ja eig nicht soooo sehr VAG spezifisch sein oder doch?

Danke schonmal

VW-Mech · 10.01.2021, 11:41

Es gibt auch einzelne Sicherungshalter von VW die unter der Zentralelektrik eingeclipst werden können.
dort kannst du eine normale Standart Sicherung einsetzen und entsprechende Pins mit gewünschtem Kabelquerschnitt einpinnen.

schmiddi · 10.01.2021, 12:13

Zitat:

Zitat von VW-Mech

Es gibt auch einzelne Sicherungshalter von VW die unter der Zentralelektrik eingeclipst werden können.
dort kannst du eine normale Standart Sicherung einsetzen und entsprechende Pins mit gewünschtem Kabelquerschnitt einpinnen.

Auch cool, aber auch da würden mir ja die Pins fehlen

Und da ich Sicherungen nachrüsten will die es ab Werk gab die aber bei meiner Ausstattung nicht dabei waren macht es ja Sinn die da zu verbauen

VW-Mech · 10.01.2021, 13:57

Warum fehlen die Pins?

Die bestellst bei VW die Leitung mit Pins und setzt sie in den Halter ein.

schmiddi · 10.01.2021, 14:01

Zitat:

Zitat von VW-Mech

Warum fehlen die Pins?

Die bestellst bei VW die Leitung mit Pins und setzt sie in den Halter ein.

Weil ich den Kabelbaum selber stricken wollte.
Werden ja wohl Standardteile sein diese Pins und nicht Sicherungs oder Fahrzeug spezifisch.

Leitung hab ich in allen Farben und Querschnitten hier.
Was VW sich für 30cm Kabel plus Pin fragt finde ich unverhältnismäßig.
Würde mir lieber 20-30 Pins zum selber bauen mal auf Halde legen

Dididu1 · 10.01.2021, 15:03

Das könnte aber eine Abendfüllende Beschäftigung werden !
Die Stecker und Pins gibt es alle im I-Net ! Suche mal unter VW-Stecker.
Dazu brauchst Du eine vernünftige Crimp-Zange (nicht billig ) und Aus Pin-Werkzeug.
Kabelquerschnitte sind auch zu beachten ! Und genau die richtige Kabelfarbe fehlt auch immer....)))
Jeder Stecker entriegelt auch anders.....Aber bei großen Umbauten besser als fertige Kabel...
Viel Spass

ratbaron · 10.01.2021, 18:15

Gibst auch im Internet zu kaufen die Kabel Stücker mit fertiger Buchse / Stecker

Wilhelm · 11.01.2021, 01:52

Moin,
wenn's nur 1 o. 2 Sicherungen sind:
https://www.autoelektrik24.de/Crimpk...e-KFZ-LKW.html
Die grossen Flachsicherungen passen auf die 6,3mm-Stecker.

rot 1,5qmm
blau 2,5qmm
gelb > 2,5qmm

knipseringo · 11.01.2021, 12:52

Die Steckkontakte heißen bei den normalen Flachsicherungen: SPT (Standard Power Timer)
und bei den kleinen Flachsicherungen JPT (Junior Power Timer)

Je nachdem, welchen Kabelquerschnitt Du hast, kommen da unterschiedlicher Teilenummern in Frage.
Kannst aber z.B. auch bei dem Shop, den Wilhelm empfohlen hat bestellen, die haben sie auch im Angebot.

Wenn Du in die leeren Sicherungsfächer mit einer Taschenlampe reinleuchtest, siehst Du, ob schon Timer eingesteckt sind. Manchmal fehlt nur einer, manchmal beide.
Wenn nur einer fehlt, schau erstmal, wo der andere Kontakt hingeht (Dauerplus oder Zündungsplus, über X-Relais geschaltet oder nicht).
Siehe auch: Stecker - Sicherungskasten, Relaistr?ger, Schalter

gruß ingo

VW-Mech · 11.01.2021, 20:59

Hier ist wohl das selbe System wie bei VW und kann angeclipst werden...

https://www.autoteile-plauen.de/artikel-1754.htm

Pins sind dabei, Kabelran und ab dafür

schmiddi · 11.01.2021, 22:01

Super danke schön an alle Tipps

Dann werde ich mich wohl die Tage ans Werk machen.

PS: weiss jemand ob der VW Teilhandel aktuell geöffnet hat oder ob die auch dem Lockdown unterliegen? (NRW falls von Belang)

schmiddi · 12.01.2021, 13:16

Habe grade mit dem VW Teilehandel telefoniert.

Einzelne Kontakte gibt es wohl nicht zu kaufen. Nach langer Suche dann herausgefunden, dass:

N90732603 -> 000979135E das einzig auffindbare im System ist.
Was wohl nur die 1qmm Leitung ist und diese kostet sage und schreibe 15,xx€

Dann baue ich wohl selber

ratbaron · 12.01.2021, 13:24

Zitat:

Zitat von schmiddi

Habe grade mit dem VW Teilehandel telefoniert.

Einzelne Kontakte gibt es wohl nicht zu kaufen. Nach langer Suche dann herausgefunden, dass:

N90732603 -> 000979135E das einzig auffindbare im System ist.
Was wohl nur die 1qmm Leitung ist und diese kostet sage und schreibe 15,xx€

Dann baue ich wohl selber

https://www.ebay.de/itm/201999530516

Da gibts 5 Stück für 15 inkl Versand

schmiddi · 12.01.2021, 13:43

Zitat:

Zitat von ratbaron

https://www.ebay.de/itm/201999530516

Da gibts 5 Stück für 15 inkl Versand

Hab ich der guten Frau am Telefon auch gesagt, die übrigens sehr nett war.
Sie meinte sie können mich verstehen.
Werde dann jetzt auch bei eBay oder auch https://www.autoteile-plauen.de/ bestellen. Auch wenn mich so hohe Versandkosten bei Kleinteilen immer ärgern

Aber das war schon echt happig

Omega · 13.03.2021, 22:07

Mit welcher von den beiden Zangen bin ich besser beraten, wenn ich 0,5 - 2,5 mm² isolierte Stoßverbinder und Flachstecker (mit starrer Isolierung aber auch mit Schrumpfschlauch) crimpen will?

https://www.amazon.de/Mengshen-Crimpzange-Isolierten-Aderendhülsen-Stoßverbinder/dp/B081CV586Z/

https://www.amazon.de/Wirefy-Crimpwerkzeug-Isolierte-Elektrische-Steckverbinder/dp/B07GFLWKTT

ratbaron · 13.03.2021, 22:10

denke beide sind gleichwertig

schmiddi · 13.03.2021, 22:23

Von den Bewertungen, vorallem Der Anzahl würde ich die zweite nehmen
