PlanIt

Good morning Ladies and Gentlemen,

da ich beim car hifi eher das gegenteil von einem Fachmann bin, bräuchte ich eure hilfe.
und zwar habe ich folgende komponenten:

HU: Clarion - CZ200ER
Sub: Digital Designs - DD512b
und Endstufe wird: Eton ecc 500.4

FS folgt da meins recht ok ist.

so jetzt meine fragen:
1. welchen querschnitt soll ich nehmen?

2. welche sicherung und wo bekomme ich die her? 150A ? weil bei 12V die Stromstärke doch recht hoch sein muss um höhere Wattzahlen zu erreichen.

3.habe ich 6 chinch ausgänge. 2 sind extra für sub.
an der endstufe möchte ich FS und den sub gebrückt betreiben.
nehm ich da die 2 sub und welches von den andern 4? sind die 4 für jeden lajutsprecher? also 2 für Front un einer davon für links der andre recht?

4. der sub braucht ja keine extra stromversorgung oder?

das wars

über hilfe wäre ich sehr dankbar

MfG
Kevin

hi2u

1. Ich hab n 20mm² verlegt, und dies mit 80Ampere abgesichert, also müsste das bei dir auch reichen, aber lieber gleich n höheres verlegen, falls du irgendwann mal auf 2 endstufen umrüsten möchtest.

2. Laut Toms-Car-Hifi.de steht bei der Endstufe:
Stromaufnahme max. 71A
also würde ich es mit 75A (sofern es die gibt) oder 80A (hab ich drinne) absichern.

3. die 6 CHinch ausgänge sind ja immer 3 Paare (front recht, front links, hinten rechts, hinten links, sub, sub) .. wie es bei sub is kp.. aber auch 2 chinch buchsen. Einfach die 2 Chinch-Stecker von dem Sub-Ausgang auf die Endstufe legen, und dann in der Anleitung lesen, wie du die ausgänge brückst, und dann eben an das gebrückte den Woofer anschließen.

4. So wie ich das sehe, braucht der Sub KEINE extra Stromversorung, ist ja n Passiver, und kein Aktiver.

PlanIt

ok gut, vielen dank.
wir haben auf der firma glaub nur 25er , dann nehm ich das. und mit 75 A komm ich hin?
und wie sieht das mit den LS kabeln aus? müssen die extra geschirmt sein ? glaub wir haben keine extra geschirmten auf der firma.
außerdem noch eine frage.
im moment sind ja die Lautsprecher auf den 2 steckern am Radio angeschlossen. die kann ich dann einfach rausziehen und durch die die vom Verstärker kommen ersetzen?
muss ich am radio was umstellen dass der auf die chinch ausgänge sendet?
MfG

hi2u

das 25er müsste auch reichen.

LS-Kabel müssen net geschirmt sein, nehme aber für den Woofer n dickeres Kabel, mind 2,5mm².


du willst also diene LS in den Türen auch über die Endstufe laufen lassen? Ich würde für die LS dann komplett neue Kabel verlegen, und diese auch größer dimensionieren, also mind. 1,5mm²

Und nein, ich denke nicht, dass man am, Radio was einstellen muss, nur halt Hochpassfilter und so.. aber an die ausgänge "senden" tut er eig. immer

PlanIt

ok , aber das mit den Ls hab ich nicht verstanden.
ich wollte für die neue kabel von der Endstufe ziehen, und möchte nur die vorderen über endstufe laufe lassen und den sub halt. 2,5² lautsprecherkabel zum sub und 1,5er zu dem fs?

kanns du mir evtl. mal ne sicherung suchen dafür bei toms ? ich blick da nicht durch mit den sicherungen^^
die flachsicherungen gibts wohl nit in den dimensionen

MfG

C0rd0n

LS Kabel brauchen nicht geschirmt sein, hab bei mir für Front 2,5 mm² drin. Die Chinch-Kabel sollten geschirmt sein, weil die wie ne Antenne wirken können, dann hast du mit etwas pech Lichtmaschinen-Pfeifen in den Boxen.
Am Radio kannst die Kabel abziehen und die durch den Verstärker kommenden Kabel ersetzen. Das Chinch-Signal wird ständig gesendet.

Mit 75 A Sicherung kannst du Pech haben das die trotzdem durchhaut. Durch die Kabellänge und andere Einflüsse erhöht sich der Widerstand des Kabels und kann dafür sorgen das mehr Strom gezogen wird.

Edit: War zu langsam

PlanIt

macht nix trotzdem danke.
also 75A doch zu wenig.
naja ein 25er kabel bei ein paar metern hat doch kaum wiederstand.
hab jetz keine lust es auszurechnen zumal ich ja nicht die materialien weiß^^. aber der wiederstand dürfte doch nicht relevant auf die länge sein.

Blablub

du brauchst ein sicherungshalter und eine glassicherung.
gibt aber auch so automaten die man dann einfach wieder einsichern kann. hat den vorteil das man keine neuen sicherungen braucht. funktioniert also im prinzip wie ein sicherungsautomaten aus dem sicherungskasten . das ganze wird dann kurz nach der batterie zwischen das plus kabel geklemmt. nicht ins massekabel!!

edit: würd trotzdem bissel größer wählen. ist ja egal kannst eig auch ne 80A sicherung reinmachen. du sicherst ja das kabel ab und nicht die stufe die stufe hat selbst auch nochmal ne sicherung. man muss also immer schaun was das kabel aushält und verträgt.

http://www.tuning-lobby.de/Hauptfram...oundanlage.htm hier auch mal ne schöne seite

PlanIt

hm ja.
muss ich auch das kabel zur karosserie vergrößern? weil Kabelverjüngung is ja nit so dat gute, da es dort dann durchbrennen kann. bzw was is standart bei der verbindung?

also ich fass mal zusammen.
Powerkabel 25er mit 80 A Glassicherung.
LS für sub 2,5
Ls für front nehm ich dann auchn 2.5er.
die Chinchkabel nehm ich halt vom sub und front am radio und an die endstufe.

Blablub

ja das hört sich soweit gut an

würde das kabel an die karosse auch verstärken dann biste auf der sichern seite. würde es erstmal genauso auslegen wie das kabel nach hinten. da du an der stelle ja nur ein sehr kurzes stück hat . und dann darfst ja ein wenig querschnitt verringern. auch wenn das restliche boardsystem da jetzt auch noch mit drüber läuft.

PlanIt

aso habnoch ne frage. und zwar passt mein antennen stecker nicht auf die buchse vom radio
weiß einer zufällig ohne dass ich ein bild mache welchen adapter ich da nehme?
MfG

Blablub

also du wirst um eine phantomspeisung nicht rumkommen da die vw radios das alles intern haben. und wenn du das einfach so anschließt ist der empfang sehr schlecht.

was für ein adapter genau . da hab ich leider keine ahnung. aufjedenfall einer mit phantomspeisung

PlanIt

phantomspeisung? was ist das?
habe ich noch nie gehört

Blablub

http:/
sowas hier

und das is die erklärung
Phantomspeisung

PlanIt

ok gut. ich bedanke mich bei euch für die schnelle und gute hilfe^^. sollte ich weiter fragen haben werd ich mich melden. MfG

Blablub

jop alles klar. kannst auch gern ne PN schreiben. helf bei car hifi sachen immer wieder gern ..

MFG

C0rd0n

Bei dem Antennenstecker gibt es eigentlich nur einen Adapter. Kannst da eigentlich nach ACR oder sogar VW fahren und nach nem Adapter für den Antennenstecker am Radio fragen. Das ist ca. ein 4cm langer Stift der in die Antennenbuchse des Radios kommt.

Und vergess beim neuem Radio nicht das rote mit dem gelben Kabel für die Stromversorgung zu tauschen.

PlanIt

Vorbesitzer hat schonmal ein neues radio eingebaut. der war schon getauscht

PlanIt

hello again

zu dem Radio antennenstecker.

hab mal nachgeguckt ich brauche einen adapter um von diesem stecker ( der am kabel zur antenne hängt)

zu dem stecker am radio zu kommen.
am Radio der stecker der ist mit einem kabel am Radio befestigt und der stecker ist länglich und innen hol , also wie ein "rohr" aus metall halt un ausenrum Plastik. innen unten ist halt noch ein Loch.
hab kein Bild zu gefunden un hab grad keine cam hier.

hoffe ihr könnt mir helfen

MfG

C0rd0n

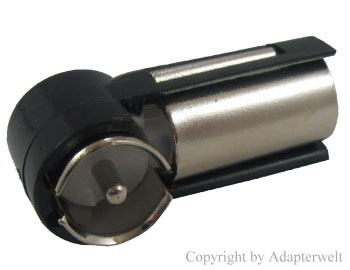

Suchst du sowas: Adapter
