diablo64arc

Hallo zusammen,
wie oben geschrieben blicke ich nicht durch wieviel Watt nun wirklich bei meinen Subs ankommt. Wäre schön wenn ihr mich dahingehend etwas aufklären könntet.

Also ich betreibe zur Zeit 2 alte Sony XS-L121 P5 mit der Monoendstufe Eyebrid 1Y500.

Die Daten der Eyebrid 1Y500 lauten:
Mono 4ohm - 1x350WRMS
Mono 2ohm - 1x500WRMS
Frequency response(-3dB): 10Hz-40kHz
S/N Ratio(a-weight): 95dB
Channel separation: 50dB
THD with 20k filter: 0,05%
Low input level: 200mV-5V
Battery voltage range: 10.5VDC-15VDC
Crossover type: LP/FULL/HP

Variable hi-low pass range:40hz-200hz
crossover slope 12dp/0ct
Variable Hi-low pass range: 40Hz-200Hz
Crossover slope: 12dB/0ct


angeschloßen sind die Subs an beiden Ausgängen der Endstufe (sind ja 2 Kanäle die raus gehen mit jeweils + und -). Sprich rechts + und - erster Sub. links + und - zweiter Sub.


Da aber nun in den Daten nur was von 1x 350Watt an 4ohm bzw. 1x 500 an 2ohm steht, frage ich mich nun wie ich das verstehen soll. Sind die Angaben dann schon als gebrückte Leistung zu verstehen?

Teilen sich meine 2 Subs nun bei meinem Anschluß die 1x 350Watt bei 4ohm? So das also jeder nur 175 Watt abbekommt? Oder gelten die 350 pro Ausgang?
Und dann noch die Frage. Wenn die sich das Teilen sollten, wäre es dann nicht sinnvoller das ganze gebrückt auf 2ohm laufen zu lassen? So das die sich anstelle der 350 die 500 Watt teilen. Wären ja dann immerhin 75 Watt mehr pro Sub. Oder ist sowas nicht ratsam? bzw. verstehe ich da irgendwas total falsch?


Wäre sehr nett wenn ihr mir das Laienverständlich erklären könntet. Damit ich das mal nachvollziehen kann. Mit den ganzen theoretischen Rechnungen die es im Netz gibt kann ich leider nicht wirklich was anfangen.
Ich bedanke mich schonmal im vorfeld.

mahatmapech

mach mal pls ein foto von denn anschlsüssen wo mann drauf sieht was da auf der endstufe steht. ich kenn mich jetzt nicht mit mono endstufen aus.. aber beim foto könnt ich evtl weiterhelfen

LWL KS 28

wenn die stufe 2 ohm stabil ist, klemm die beiden subs doch parallel und gebrückt an. dann haste 2 ohm...

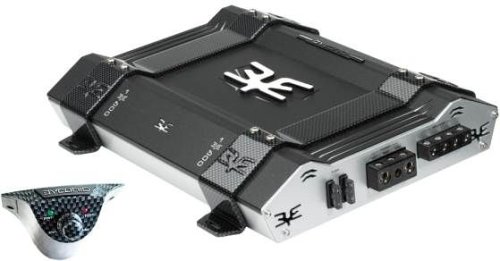

die subs sind jeweils 4 ohm und nennbelastung von 350 watt. kannste also bedenkenlos so anklemmen. hab jetzt auf die schnelle nur das bild hier gefunden...
ganz rechts, wo die ausgänge sind, müsste ein hinweis sein, wie man diese stufe brückt. zur not detailfoto vom terminal...



parallel schalten so hier... und dann die parallel geschalteten subs an der stufe brücken.

diablo64arc

Joa genau das ist meine Stufe. Wie ihr seht hat sie 4 Ausgänge für die LS.
Dachte auch immer das eine MONOstufe auch nur 2 Ausgänge hat und nicht 4. Daher ja auch die Verwirrung bei mir mit den Wattangaben.

Mir ist gerade so der Gedanke gekommen mal die Beschreibung von der Stufe rauszusuchen. Allerdings brachte die auch nicht wirklich eine Antwort auf meine oben gestellten Fragen. Habe mal die entsprechende Seite hochgeladen. Damit ihr euch die auchmal ansehen könnt.

http://img109.imageshack.us/img109/1322/imag00390.jpg

Das sieht ja schon wie gebrückt aus, wobei ich jetzt nen anderes Bild von meinen Anschlüssen im Kopf hatte wo + und - jeweils nebeneinander lagen, aber nungut ich hab da schon länger nichtmehr draufgeschaut. Die ist ja schon was länger bei mir verbaut.

Das Thema ist aber denoch das ich gerne wissen würde wieviel Watt nun genau jeder Sub aktuell abbekommt. So wie ichs oben schon gefragt habe.

@ LWL
ist zwar nett von dir das du mir das mit den Parallelanschluß beschrieben hast, jedoch bist du nicht auf die eigentlichen Fragen der Wattzahlen eingegangen. Wobei ich jetzt nach dem Beschreibungsbildchen nochnichtmal mehr weiß ob die Subs nicht jetzt eh schon als gebrückt laufen. Verwirrung wird immer größer

LWL KS 28

also... das bild ist doch schonmal top... es ist also nur EIN anschluss (ok, 4 schraubklemmen )^^
+ und -

lies den text im bild un du siehst, das du da direkt parallel anschliessen kannst... heisst also, das eine + ist das selbe wie das andere +, genau so beim minus... die laufen in der stufe also zusammen.

wenn de also beide subs da angeklemmt hast, wie es sich gehört, dann laufen die also parallel und auf 2 ohm... ergo --> 500 watt.

soweit alles verstanden

Edit: es ist also eine reine mono endstufe mit einem kanal... auf deine frage zu den wattzahlen konnte ich nicht eingehen, weil ich dazu auf die schnelle keine daten gefunden habe.

diablo64arc

Das bringt doch schonmal eine Menge Licht in die Sache.
Ich nehme dann aber immernoch mal an das sich dann wenn die Subs dann schon auf 2ohm mit 500Watt laufen, sich diese die 500Watt teilen. Liege ich da richtig?
Also habe ich nun aktuell 2 Subs die an 2ohm mit jeweils 250Watt laufen. Ist das soweit richtig?

LWL KS 28

joa... aber ob nun wirklich 500RMS aus der stufe rauskommen, bzw jeder sub nun wirklich 350RMS benötigt/abkann... das kann ich dir net 100%ig sagen.

aber du siehst es richtig, die subs teilen sich die 500watt...

wie hast du die subs denn verbaut? was für ein gehäuse?

diablo64arc

Joa das ich nicht mit 250 bzw. 500Watt rechnen kann ist ja klar. Mir gings ja wie gesagt nurmal darum nachvollziehen zu können wie das ganze nun WIRKLICH angeschlossen ist.
Ich fahre damit nun seit etwa 5 Jahren durch die Gegend und auch wenns nicht wirklich hochwertige Komponente sind machen sie seit 5 Jahren ohne Mucken mit voller Lautstärke und (für meine Ohren) auch nem annehmbaren Klang, zu meiner vollsten zufriedenheit ihren Job.

Verbaut hab ich alles selbst, alles natürlich mehr schlecht als recht für die Profis die sich mit sowas besser auskennen als ich, aber für mich reichts und ich komme zur not auchnoch an mein Ersatzrad falls ichs wirklich mal brauchen sollte. Ist dementsprechend eingebaut.

So siehts aus:
http://img686.imageshack.us/img686/7628/anlageseite.jpg

Und das ist seit nun gut 5 Jahren verbaut.
Radio:
JVC KD-LH3101

Frontsystem:
Axton CAC218

Rearsystem:
JBL CS 308e (läuft auf 30% mit)

Subs:
2 x Sony XS-L121 P5

Endstufen:
1 x Eyebrid 4Y80
1 x Eyebrid 1Y500

Sonstiges:
Kondensator : Zealum 5F ZPC5F20CRB
Batterie : Exide Maxxima 900 DC
Kabel : 25mm²

Mal sehen vielleicht wird nächstes Jahr nen bischen was ausgetauscht aber solang alles ohne Probleme läuft bin ich wie gesagt noch recht zufrieden.
