blue_edition

kumplel hat einen 2x3 ohm doppelschwingspule sub und will an 4 kanal endstufe anschließen aber wie? cinch 1+2 schon belegt mit frontsystem und chinch 3+4 frei!

hi2u

Chinch 3+4 eben dann mit Subwoofer ausgang des Radios belegen (sofern vorhanden, ansonsten Rear oder so)
Ich hätte jetzt beide mal in Reihe geschalten, sodass er 6Ohm hat, da wenn er sie parallel schaltet, hat er "nur" 1,5Ohm, und da is immer ungewiss, ob die endstufe so stabil ist.

blue_edition

ja 3+4 ist mit sub ausgang vom radio belegt! wie meinst du jetzt? kannst ein bild machen beispiel endstufe+sub die verkabelung, danke!

blue_edition

@hi2u

hi2u

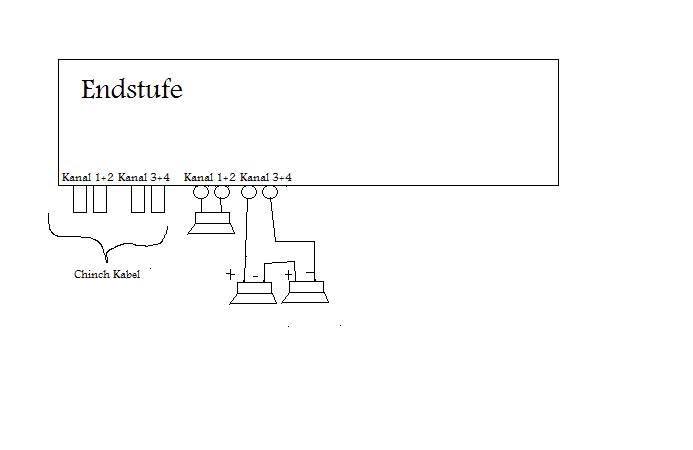

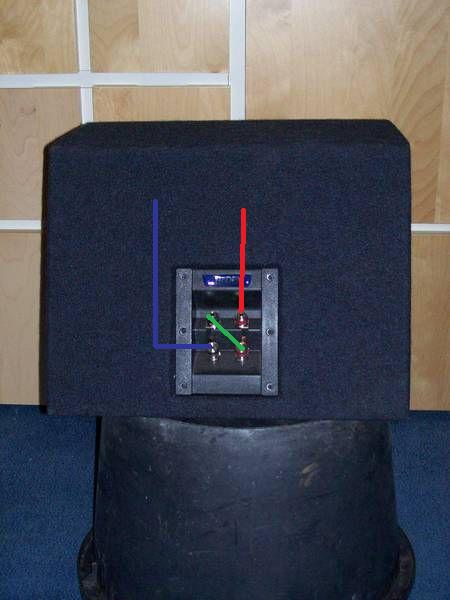

Also dass bei Kanal 3+4 mit den "Kreisen (Lautsprecheranschlüsse)" ist dein Subwoofer mit den beiden Spulen in reihe

blue_edition

danke für deine mühe! ergibt dann 3 ohm?

hi2u

Reihenschaltung: Rges = R1 + R2
Reihenschaltung: Rges = 3Ohm + 3Ohm
Reihenschaltung: Rges = 6Ohm

Parallelschaltung: Rges = (R1 * R2) / (R1 + R2)
Parallelschaltung: Rges = (3Ohm * 3Ohm) / (3Ohm + 3Ohm)
Parallelschaltung: Rges = 9Ohm / 6 Ohm
Parallelschaltung: Rges = 1,5Ohm


Also haste bei einer Reihenschaltung 6Ohm, da sich beide SpulenWiderstände addieren.

blue_edition

alles klar! habs verstanden, danke!

PhilippJ_YD

Es ist sinnvoll ihn genau wie von hi2u beschrieben anzuschließen. Auf die Art kann der Endstufe nichts passieren, allerdings wird sie durch den hochohmigen Woofer auch recht wenig Leistung abgeben. Dafür wird er vermutlich etwas sauberer klingen.

Sollte es euch zu leise sein, müsst ihr gucken, ob die Stufe 1Ohm stabil ist im Brückenbetrieb. Allerdings ist dies sehr unwahrscheinlich, sodass ihr mit der 6 Ohm Verschaltung besser fahrt.

blue_edition

andere frage: welche vorteile haben doppelschwingspule als normale?

hi2u

Aus nem anderen Forum:

Angenommen du hast Dual 3 Ohm.

Daraus können werden:

6 Ohm, 1.5 Ohm und 3 + 3 Ohm

Also 2 Kanal oder Monoblock.
Viel Kontrolle oder viel Leistung

PhilippJ_YD

Kann so allgemein nicht gesagt werden. Bei hochwertigen Subwoofern kann eine reale zweite Spule vorhanden sein. Dadurch kann zB die Wärmeabgabe und somit die Belastbarkeit erhöht werden oder die Linearität der Auslenkung.

Es hängt halt im Wesentlichen davon ab, was man machen möchte und was die Endstufe kann.

wing

@Blue Edition: Was ist das denn für ein Sub? Vielleicht ists nur ein verkappter 4-Ohmer; ähnlich den Caliber CWXModellen. Und welche Endstufe hast du?

blue_edition

kann sein! schön etwas älteres aber ein rodek rw30

wing

Scheint eher ein 2x2 Ohmer zu sein. Dann so machen, wie meine Vorredner gesagt haben.

Grüße

direzza

Oder ein 2x4 Ohm Subchassis (im Gehäuse), Multimeter dran klemmen u. messen.

Alte Rodek Sub hatten im ausgebauten Zustand 2x3 Ohm, wenn man denn dann in die Kiste geschraubt hat, ist die Impendanz (Ohm) gestiegen.

wing

Da müsstest du aber bei den kritischen Frequenzen messen. Der Widerstand (Gleichstrom) verändert sich beim Bau ins Gehäuse nicht. Es kommt ja kein induktiver Anteil dazu.

Grüße

C2H5OH

wo hier gerade darüber diskutiert wird, hab ich da auch mal eine frage.
hab bei mir 2 subwoofer mit je 2x2Ohm drin, spulen je in reihe geschaltet. Allerdings dann bei an einem Monoblock angeschlossen der aus welchem grund auch immer 2plus und 2 minusklemmen hat. Auf wie viel ohm laufen die subs jetzt eigentlich?

also funktionieren tut's so einwandfrei, war vorher bei nem kumpel auch so verbaut und dort wurds von nem car-hifi shop angeschlossen/eingebaut.

wing

Die Minus und Plus- Anschlüsse sind intern parallel geschalten.

Grüße

C2H5OH

also laufen die Subs auf 2Ohm?

2x2 Ohm in Reihe wären 4ohm und wegen der parallelschaltung dann wieder 2ohm richtig?
