Pascal

Hallo zusammen,

wie hier schon beschrieben, habe ich gestern eine Rückfahrkamera in meinen Golf 4 Variant eingebaut.

Das schöne Kamerakabel liegt nun auch schon bis nach vorne zum Fahrersitz.
Leider bin ich kein Elektriker, daher frage ich hier lieber nochmal nach.

Das hier, ist was ich vorne von der Kamera bekomme:
Schwarz mit gelbem Stecker: Kamera-Anschluss für Radio
Blau: Remote-Out, soll an die Rückfahrlichter
Gelb: Strom für die Kamera incl. Sicherung (laut Anleitung z.B. an Batterie)
Schwarz: Masse
Rot: ACC, also Zündung

Und auch mein Radio hat ein Kabel, welches an die Rückfahrlichter soll, um den Rückwärtsgang festzustellen.

Mein Problem ist nun: Wohin mit dem Zeugs (was ich fett gemacht habe).

Hier habe ich gelesen, dass ich Radio und Kamera wohl auch vorne an die Rückfahrlichter bekomme.

Strom und ACC hätte ich persönlich einfach an die entsprechenden Kabel des Radios gehängt (also dessen Strom und ACC).
Um das ganze möglichst einfach anzuschließen, habe ich mir solche Kabelabzweiger (oder Stromdiebe) bestellt.

Bevor ich nun irgendwas kaputt mache, wollte ich von euch wissen: Ist das okay so? Gibt es bessere Lösungen?

Ideen/Anregungen/Kritik alles willkommen.

janwolf2201

Du könntest an den Rückwärtsgang Kontakt anschliessen, der sitzt glaube ich irgendwie bei der Schaltung.

Rest ist schon richtig, einfach mit an den Radio Kabelbaum.

Pascal

Dann liege ich ja schon mal gar nicht so falsch.

Das klingt für mich eventuell sogar einfacher, als die Rückfahrlichter anzuklemmen.
Hast du eine Idee wie ich den entsprechenden Kontakt finde?

Pascal

Rücklichter anklemmen usw. hat geklappt, doch jetzt habe ich ein wohl ernst zu nehmenderes Problem!

Nachdem alles passend (und ich habe nochmal nachgeguckt) verkabelt war, wollte ich es ausprobieren, starte die Zündung, alles kein Problem.
Beim Einlegen des Rückwärtsgangs fing es plötzlich seltsam an zu riechen.

Ich habe natürlich direkt Zündung wieder ausgemacht und nachgeguckt.
Die Stromversorgung der Kamera habe ich erstmal wieder abgemacht (auch aus Sicherheitsgründen).
Dank meiner Nase konnte ich nun den Schuldigen identifizieren: Der schwarze Kasten der Kamera, welcher oben auf dem Bild zu sehen ist. Ich vermute, dass hier ein Relais oder so sitzt.

Nun meine Fragen: Wie konnte es dazu kommen und was sind die Maßnahmen, welche ich nun ergreifen sollte?

Vielen Dank für eure Hilfe schonmal.

sati

Schwarz Masse
Rot und gelb zusammen an den Rückfahrscheinwerfer und von da weiter vor an dein Radio.....ist gleichzeitig dein schaltsignal damit dein Monitor umschaltet

Blau brauchst nicht ......
Würde es keinesfalls nach dieser Anleitung einbauen da sonst deine Kamera ständig an wäre (Vorteil :du kannst auch während der Fahrt dein Bild umschalten), und so die Kamera irgendwann den hitzetot stirbt

janwolf2201

@Sati:

DAS halte ich für ein Gerücht.

Rot/Gelb sind Schalt/Dauerplus. Schwarz Masse und das Blaue der auslöser...ähnlich dem RemoteKabel an einem Verstärker.

Das blaue Kabel verhindert das die Kamera ewig läuft.

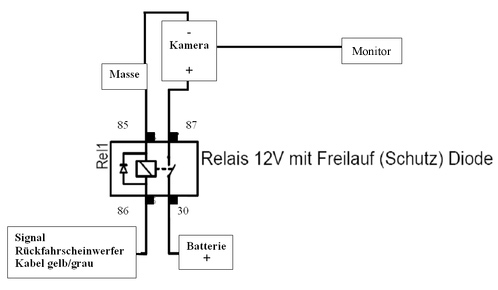

Hier nochmal eine Zeichnung:

sati

Wo ist deine Zündung auf deiner Zeichnung ?
Und Vorallem was ist der Unterschied zwischen rem Out und in ?

sati

Diese Kamerad ist eigentlich gedacht um sie an ein zenec Radio der e- go serie anzuschließen ,da fast all diese gärte über den can ihr Signal bekommen um auf Kamera umzuschalten (bis das im Golf 4) brauchst du Keines der Kabel an den Rückfahrscheinwerfer umzuschießen
