Jong_Udo

so, da ich in der suche nich fündig geworden bin....
schreib ich mein prob halt gleich hier rein...

da ich nen neuen woofer habe, und für den noch kein gehäuse hab,
will ich den in die ersatzradmulde verschwinden lassen....
(will mein kofferraum an meim vari schon nutzen!)

und jetzt hab ich n problem,
will es als bassreflex-gehäuse bauen,
und hab die herstellerangaben mal genauer angeschaut...
und ich komm von der tiefe der BR-Rohre nicht hin...
(ist nur 1 angegeben...)

und da ich mich da nicht auskenne, wollte ich hier fragen, wie das ist wenn ich 2 br-rohre verbaue, kann mir das jemand rechnen???

Datenblatt

wolle das gehäuase mit den 37litern nehmen, damits besser in die mulde geht...

Speed Racer

du kannst das rohr auch anwinkeln!


leider hab ich von BR-gehäuse nur nen groben plan... aber frag doch mal den fachhändler, wo du den woofer kaufst!

Speed Racer

hab gerade was dazugelernt und da dich das betrifft, will ich dir mein wissen nicht vorenthalten..

also, im datenblat sind ZWEI varianten angegeben, mit jeweils nur einem rohr!
beide varianten arbeiten beide mit EINEM port von 3zoll durchmesser (standardgröße!!), aber mit unterschiedlichen volumen (36/47l) und portlängen (19/15cm) entsprechend unterschiedlichen abstimmfrequenzen!

die unterscheidung die abstimmfrequenz! je tiefer die abstimmfrequenz desto mehr tiefbasspegel. leider gibt's nichts umsonst, sondern natürlich verbiegt sich dabei der gesamte frequenzgang des woofers und ne falsch oder zu übertrieben gewählte abstimmfrequenz führt dann schnell zu nem dröhnigen bass...

ich würd's so machen: eine testbox (aus billgem pressspan-holz) mit 47l bauen, zwei reflexrohre kaufen und auf 19 bzw. 15cm ablängen, oder halts eins kaufen, das sich z.b. durch verschieben eines segments in der länge verändern lässt! die rohre dann erstmal nicht einkleben!
damit kannste herausfinden, welche abstimmung dir gefällt! für das kleinere volumen packst du einfach nen paar bücher oder saftkartons in das gehäuse...


die länge der rohre ändert sich NICHT, wenn man zwei benutzt!
die simulation gibt einem eine portfläche und eine portlänge vor! wie man die portfläche verteilt, ist egal, sie muss lediglich gleich bleiben! von der portfläche hängt aber die länge ab. d.h. wenn man ne fläche vorgegeben hat, ist die länge auch fix!

d.h. um die minimal 15cm kommst du auch bei zwei rohren nicht drumrum! und darunter sollte ja auch noch entsprechend 5cm "luft zum atmen" sein...

ABER: es gibt zwei lösungsmöglichkeiten!
1. du kannst das br-rohr (=port) abknicken lassen, also um ne ecke führen. es gibt sogar flexible rohre..

2. du legst den port an eine gehäuse-seite und verwendest kein rohr, sondern formst den port quasi über nen "schacht" an der gehäuse-seite!
den könntest du dann auch problemlos um ne ecke führen.

wichtig dabei:
die portfläche, aber die lässt sich ja problemlos von rund in eckig umrechnen. der port muss auch nicht vom gehäuseboden bis zum gehäusedach gehen.
das volumen, dass der port inkl. dem holz "verbraucht" musst du auf das volumen der box aufrechnen! da der holzport vom volumen her größer ist und nen "plastikport" wohl schon in der angabe des herstellers verrechnet ist, musste das "mehr" halt mit einrechnen und die kiste an sich etwas größer machen!


hier mal zwei beispiele:

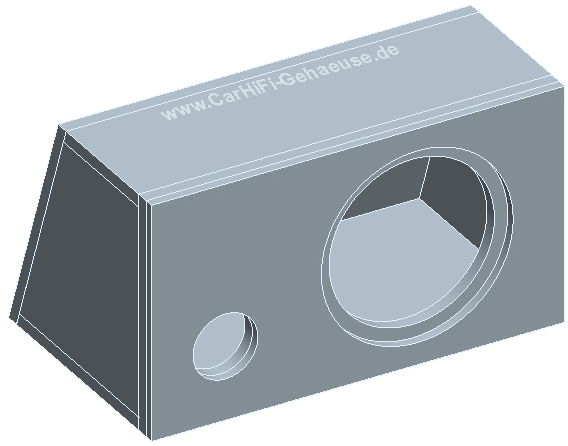

standard-BR-gehäuse mit einem runden "fertig"-port

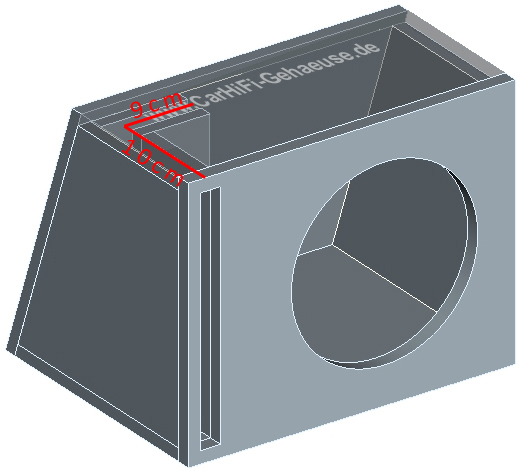

BR-gehäuse mit nem rechteckigen port, wie oben beschrieben (oben natürlich auch geschlossen!).

Jong_Udo

aha....

also werd ich mir glaub n abgecknicktes holen....
oder so n flexibles....

ach, wo bekomm ich eigentlich so´n flexibles BR-Rohr???

Jong_Udo

Speed Racer

also, bitte!!!! nen bißchen eigeninitiative kann man ja wohl verlangen!

man muss bei google auch nicht irgendwelche car-hifi-spezial-begriffen suchen, sondern lediglich nach "bassreflexrohr flexibel"...

und direkt das ERSTE ergebnis ist dies hier.. KLICK MICH


wir sind nicht hier, um dir jeden scheiß vorzukauen!!!!

Jong_Udo

sorry, aber mein pc spinnt ohne ende...
(komm nur noch hier ins forum und zu ebay... mehr lässt der immoment net zu....)

Jong_Udo

jetzt hab ich doch nochmal ne frage...

hab mich für so nen Bass-reflex-schacht entschieden...
aber derletzt erst was gelesen, von wegen:

wenn man den schacht abknicken lässt, scharfe kannten vermeiden und so.....

außerdem, es geht ja um die länge...
und da bin ich mir jetzt net ganz sicher....

wie das it der lämge des ports läuft...

weil wenn ich den abknicken lasse, abe ich ja nen 90° winkel drinne, und somit zwei unterschiedliche seitenlängen...

z.B. wenn er rechts abknickt, wie auf dem bild weiter oben... ist ja die linke "wandlänge des ports mehr, als die der rechten seite am port... und wo messe ich meine vorgegebene portlänge von den 19cm nach??

Fischmeister

Wie lang könnten denn die Rohre maximal sein?Dann könnte ich dir das alles mal durchrechnen.Auch eine Volumenangabe wäre gut.Ich kann dir dann auch einen Screenshot der Simulation schicken.

Speed Racer

genau! du solltest alle kanten sauber abrunden, mit nem möglichst großen radius! darum sind ja so fertigrohre auch häufgi so trompetenförmig gestaltet!

du müsstest also sowohl die kanten innen am ende des ports, an der biegung und am auslass abrunden!


man misst einfach die "mittelfaser"... also die mitte des schachts!


(gesamtportlänge = 19cm)

lefax

Moin, moin...

Bassreflex eignet sich bei dem Lautsprecher eigentlich nur, wenn es um hohen SPL gehen soll. Bedingt durch denn Druckkammereffeckt im Auto würde auch ein geschlossenes Gehäuse reichen (evtl. Hochpass entzerrt). Das Volumen würde ich so groß wählen, wie es die Reservemulde hergibt.

Gruß Lefax

EDIT: 23 mm Xmax würden bedeuten, dass der Lautsprecher insgesamt 4,6 cm auslenken kann
