Anschluss Eton POW 172

24.12.2009, 21:10

Nabend,

habe gerade das Eton POW vom Christkind bekommen

Jetzt stehe ich vor dem Problem, dass ich nicht so recht weiß wie ich das ganze anschließen soll.

Also als Weiche ist da ein Kabel dabei, muss ich jetzt von dem HT damit zum TMT und dann von dort aus zur Endstufe? Wenn ja, wie mache ich das dann am besten?

Hoffe ihr könnt mir helfen. Wünsche euch ein Frohes Fest.

Speed Racer · 24.12.2009, 22:14

müsste eigentlich auch im beiliegenden handbuch/beiblatt stehen..

ansonsten: HT und TMT an die weiche, weiche an endstufe...

24.12.2009, 22:48

Das steht ja leider nicht in der Anleitung. Die ist etwas dürftig...

Dein Vorschlag funktioniert nicht, da die Weiche nur aus einem Kabel besteht und nicht aus einem "Kasten"...

SoundEffectElze · 24.12.2009, 22:50

Dann ist es eine reine Hochtonweiche. Wird also vor den Hochtöner geklemmt

25.12.2009, 08:53

Okay, sowas hatte ich mir auch schon gedacht. Aber dann muss ich ja 2 Kabel zur Endstufe legen oder? Und dann zusammen anklemmen. Oder muss ich ich mit der Weiche zum TMT und von dort aus dann zur Endstufe?

EDIT: Habe noch ein paar Fotos angehängt...

SlidereR · 25.12.2009, 19:24

Wie siehts dann aus mit dem Lowpass für den TMT?

Weil an dem TMT hängt ja kein passives Bauteil.

Irgendwie komisch, das ganze, denn so eine Kabelweiche hab ich auch nochnicht gesehen.
Kenne nur die von AS.

26.12.2009, 10:48

Sowas habe ich schon lang nicht mehr gesehen, kenn nur die von Focal (V1 LS System) und die sehen wenigstens noch nach einer Frequenzweiche aus.

Das LS Kabel was von der Endstufe (Radio) kommt, einfach aufypseln
(aus 1em Kabel 2 machen).

26.12.2009, 11:04

Und dann eins davon zur Weiche und von dieser aus zum HT und das andere zum TMT?

26.12.2009, 11:13

Genau so siehts aus.

SlidereR · 26.12.2009, 15:12

Ja und was ist dann mit dem LP für den TMT ?

26.12.2009, 15:21

Das Eton hat halt nur eine HT Weiche, der TMT spielt über dem kompletten Frequenzbereich, ist zwar nicht schön aber wenn´s funktioniert, klar kann man den HT und TMT seperrat ansteuern (Vollaktiv).

Smith2k · 26.12.2009, 15:46

den tmt macht das herzlich wenig... durfte das system beim carhifi store in bünde hören... das system war nur am werksradio angeschlossen... geht wie sau das system! und klingt dabei nichtmal schlecht! für einsteiger alle mal sehr gut! klar das mit der HT weiche ist net schön aber reicht. von daher preisleistung ist sehr gut!

Xeon186 · 04.02.2010, 14:10

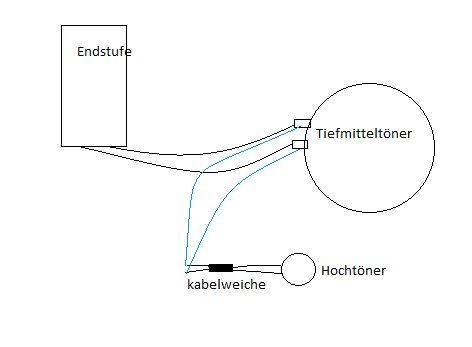

Also hab ich es richtig verstanden das man es so anschliest?am tmt sind ja 2 pins wo ich die lautsprecherkabel befestigen kann mit kabel schuhe. nur wie mach ich es genau mit dem HT? Noch ein lautsprecherkabel an die pins von dem tmt dran löten und dann das kabel zur kabelweiche und die kabelweiche an den HT?

Möcht nur sicher sein weil ich es komisch find das man noch ein kabel eben an die 2 pins dranlöten müsste...

SlidereR · 04.02.2010, 14:43

Sollte so funktionieren, genau!

Xeon186 · 04.02.2010, 21:34

Wie wäre es denn am einfachsten zu Handhaben?
Meint ihr ich bekommen 2 Kabel in eine Flachsteckhülsen rein? Dann müsste ich nichtmehr die Kabel für den HT am Anschluss fest löten.

Also ich meine das in die Hülse nicht nur das Kabel reinkommt, was zum TMT geht, sondern auch gleichzeitig das Kabel welches zum HT weiter geht.

SlidereR · 04.02.2010, 22:08

Kannst du so machen, musst am Besten 1,5qmm Kabel nehmen und einen etwas größeren Kabelschuh, dann passt das auf jeden Fall.

Es gibt aber auch Kabelschuhe, wo nochmal ein Stecker drann ist für einen weiteren Kabelschuh. So könntest du das Ganze "auseinandernehmbar" machen.

Xeon186 · 04.02.2010, 22:42

Danke für deine Hilfe

Werde morgen mal Kabelschuhe und MPX platte kaufen fürs meine Aufnahmen

1,5qmm kabel hab ich schon gekauft

toms-car-hifi · 05.02.2010, 15:18

Türen gedämmt?

Xeon186 · 05.02.2010, 19:36

Ne kommt alles morgen dran... hab aber mir nur Reparaturband gekauft. weil ich das Auto nur noch ein halbes jahr fahre und es sich nicht lohnt jetzt da noch großartig geld reinzustecken... die anlage übernehm ich natürlich dann ins nächste auto

gedämmt wirds dann so ziemlich so aussehen

Golf3forum.de - Das Original!!! | Ihnen wird der Zutritt zu dieser Seite verwehrt.

Golf3forum.de - Das Original!!! | Ihnen wird der Zutritt zu dieser Seite verwehrt.

Lg

Tonno1904 · 25.03.2010, 13:06

Bekomme die Tage auch das POW...Ist das Kabel von der Weiche nicht zu kurz?? Bin nämlich Laie und wüsste jetzt nicht genau, ob das überhaupt reicht?
