shmerlin

Hast du bei eingeschaltetem Standlicht gemessen? Denn erst dann sollte Spannung anliegen. Dann des Ganze an des Blau/Graue Kabel vom Fensterheberschalter als Plus und eine Masseleitung anklemmen, da weiß ich grad leider keine Farbe.

Mfg shmerlin

Spike - NL - 32

VW Golf 4 Bora Passat R32 Türgriff Türgriffe Beleuchtet bei eBay.de: Innenausstattung (endet 10.07.09 19:00:00 MESZ)

mal sowas... was haltet ihr davon?
dachte auch die leds selber rein zu machen, aber so wie die bekommt man das wohl kaum hin oder?

R32er

ich hab es in allen möglichen stellungen gemessen. mit standlicht an aber trotzdem is auf beifahrerseite nirgends 12v. auf der fahrerseite gehts mit dem blau/grauen und masse. aber beifahrer gibts nur die möglichkeit ans rote kabel zu gehen von fensterheberschalter. aber da leuchtet die led konstant unabhängig von licht an oder nicht ich hab keine ahnung.

wenigstens funkt die ausstiegslbeleuchtung jetze muss aber diue leds noch anschleifen weil die zu punktuell leuchten ^^

shmerlin

Was für Kabelfarben hast du am Fensterheberschalter rechts?
Am Stecker für den Fensterheberschalter sollte im 3.Platz ein grau/blaues Kabel für die Beleuchtung sein, das du verwenden kannst. Unter Umständen passt die Farbe nicht, aber dann sollte es laut Stromlaufplan der dritte Platz im Stecker sein.


Mfg shmerlin


P.S.: Ich hatte für die Ausstiegsbeleuchtung zuerst auch Leds, bin aber zwecks gleichmäßiger Ausleuchtung auf SMD-Bänder umgestiegen. Sind net schlecht, eignen sich au gut als Fussraumbeleuchtung vorne und hinten.

R32er

uff. ich überlege . auf jeden fall ein rot/schwarzes. ein rotes. grau/blau is glaub ich auch dabei. Braun und noch eine farbe wenn ich mich nicht irre. ich habe aber auch die led an alle kabel drangehalten und NUR bei dem roten hat sie geleuchtet. aber wie gesagt konstant. soll ja aber nur wenn licht an ist leuchten.

wenn man die leds anschleift dann sind sie ja nicht mehr so punktuell

shmerlin

Also laut Stromlaufplan müsste es das grau/blaue Kabel sein, so ist die Sache m.E. bei mir auch angeklemmt. Mess doch mal die Spannung, die an dem Kabel anliegt, wenn das Standlicht an ist.

Mfg shmerlin

Christi88

steck mal den pluspin deines multimeters in die buchse mit dem grau blauen kabel. dann nimmst du has schwarze und misst das potential zu allen anderen durch. das licht muss natürlich an sein. aber ich denke deine 12V wiste zum braunen kabel haben

shmerlin

Ja, bl/gr ist + und braun sollte Masse sein.

R32er

ich werde es nochmal versuchen aber auf der beifahrerseite ist auf dem blau/grauen keine große spannung. ich hab aucb die led überall drangehalten aber es hat nich gefunkt. aber ich versuch es nochmal.

1,8turbo

Langes Beinchen (Anode (+) mit Widerstand) der LED an das grau/blaue Kabel am Fensterheberschalter und Kathode (-) der LED an das rote Kabel am Fensterheberschalter anschliessen! 12V können da auch nicht anliegen weil die Beleuchtung gedimmt wird!

R32er

ich werds versuchen danke.

das mit der led langes beinchen und kurzes das weiss ich schon is doch alles fertig gelöet gewesen schon.

sophisticated.golf

ich habe bei mir gestern die Lichtleiter mit der Nummer 7L6 819 773 / 774 verbaut. Stammen vom Touareg und machen eine sehr schöne homogene Ausleuchtung. Stück kostet 2,40 EUR ca.
Den Schlitz in die Griffschale zu Fräsen ist auch keine Kunst. Man muss sich nur etwas Zeit dafür nehmen.

R32er

ich habs heute versucht nochmal. es geht alles nicht!! weder blau/grau noch andere kabel am fensterheberschalter. bloß auf dem roten kabel is dauerplus und die led leuchtet konstant. ich glaube wenn hier keiner die 100% kabelfarbe kennt die ich nehmen muss damit die led leuchtet wenn licht an ist dann komme ich nicht drum rum nen kabel vom lichtschalzer zu ziehen worauf ich aber wirklich keine große lust habe

shmerlin

Naja, laut VW und auch eigenen Erfahrungen muss es das Blau/Graue Kabel sein. Leuchtet denn der Fensterheberschalter überhaupt, wenn Licht an ist ?

R32er

das hab ich jetzt nichtmal getestet.

ich hab in nem anderen forum ejtzt gelesen das man Masse an Blau/grau und Plus an rot gehen soll. das würde dann ja massegeschaltet sein. weil rot ja dauerplus ist.
morgen wieder die verkleidung runterreissen ich werd echt noch bekloppt.

*GOtt*

mensch leute kauft euch die dinger bei ebay und jut is...das sind 10 euro.....und was leds usw angeht ich war jung und hatte zuviel zeit

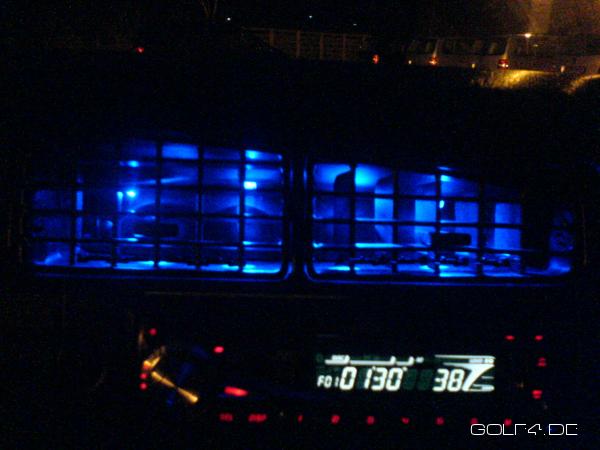

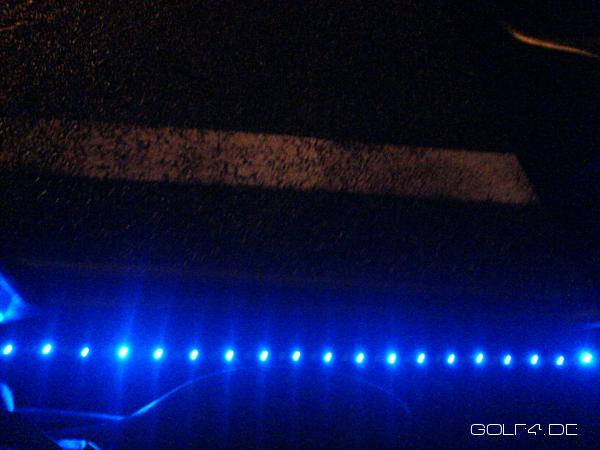

Mein damaliger 3er gti 16v

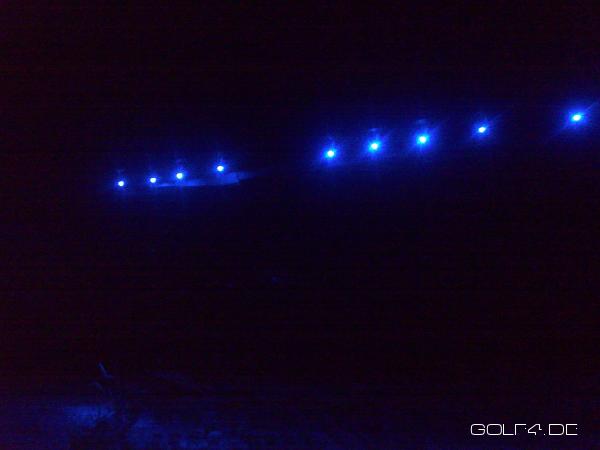

und mein 2er gti



is ne ziemliche arbeit aber die leutchen schauen interessiert hin

hab auch vor mir die griffschalen in beleuchtet zu holen und dazu noch die lüftungsdüsen beleuchtet und die w8 innenraumleuchte und alles is rot

1,8turbo

Da kannst du Recht haben, vielleicht habe ich das vertauscht! Mit nem Multimeter kannste das aber überprüfen

R32er

habs heute nochmal gecheckt. es ist tatsächlich masse an blau/grau und rot dauerplus. es hat aber nicht gefunkt weil ich die sicherung gezogen hab wegen kurzschluss.
das hab ich erst später probiert. das is echt seltsam weil auf der fahrerseite gehts auch ohne sicherung -.-

shmerlin

Hab grad nomal im Stromlaufplan nachgesehen, hast recht mit bl/gr als Masse und rot als Dauerplus.
Welche Sicherung war des?

R32er

sicherung 14. da hängen die innenraumleuchten die zv und die efh dran.
