US-Cabrio

Hallo,

und zwar ich habe einen Sitzheizungsschalter mit dem ich meine US-Standlichtmodule EIN/AUS schalten möchte.

Kann ich den Schalter zu einer EIN/AUS funktion umbauen?



Ich habe bis jetzt einen Kippschalter verbaut, das nicht wirklich gut aussieht!

Weiß jemand was?

Habe mal hier ne andere anleitung vill hilft das ja jemand was um auf nen weg zu kommen!

KaMpfKeKs

DJRival

Das geht habe ich gestern noch mit nem Kumpel drüber gerdet weil ich genau die gleiche Idee hatte....... Er meinte nur man muss gucken ob der so nen Ding drin hat je nach dem muss man die Kabel dann irgendwie anders schalten usw. da ich bei mir aber Sitzheizung habe kann ich es leider nicht mal eben ausprobieren will nichts kaputt machen aber wenn du willst frage ich gerne nochmal meinen Kumpel wie er das meinte mit dem Verkabel. Kauf dir doch sowas hier:

Schalter

Holste den Rahmen und machst dir so nen Schalter rein sieht dann aus wie original und fällt keinem Auf.

oder bau dir was hier aus denen.....

Schalter und Taster des Golf 4

Twi$taR

hm, gebs zu du willst damit nur mehr und weniger leuchten lassen

ich hab meinen schalter schön im aschenbecher versteckt, wollte sonst nix opfern...
und da ich ja sitzheizung, esp und den ganzen kram hab, war da eh kein platz mehr^^

US-Cabrio

ne ne ich will nur an und aus :-)

Tix2

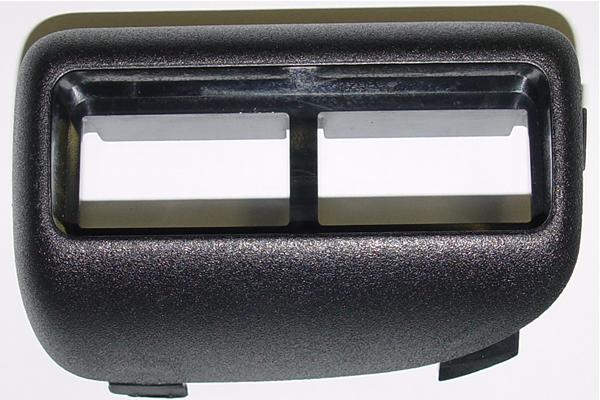

Es gibt auf der Seite passatplus.de eine andere Abdeckung für den Golf 4 rechts neben dem Lenkrad wo man noch zwei extra Schalter anbringen kann.
Ist original von VW.
;-)

AWeSomE

meinste die?




hab grad ka wo die genau hinkommen soll^^


aber das mit dem sitzheizungsschalter hatte ich schon vor langer zeit geplant, liegt auch schon alles hier...

DJRival

Für diese halterung brauchste auch die Blende wo die Halterung passt kostet glaube beides zusammen so ca. 25 € bei VW wenn ich mich recht erinnere

saj4eg

ein Bilder im eingebauten Zustand ?

mco1.9tdi

Schau mal oben unter dem passatplus link - da siehste was.




Ich frage mich aber, was ihr hier rumdiskutiert.
Die Frage ist doch nicht, wo er die Schalter hinbaut, sondern, wie er das mit seinen Sitzheitzungsschaltern realisieren kann!!!

Alles andere nenn ich mal "am Thema vorbei" !

Golf_Racer

Ich hab noch ein paar sitzheizungsregler hier liegen und das umbauen dürfte auch kein problem bin ja elektriker und hab auch schon ein paar stück zerlegt zwecks beleuchtungsumbau bei intresse einfach pn

LG Daniel

Golfer1987

Ich hab die Schalter vor ca drei Jahren mal auf Ein/Aus umgebaut und hab über einem meine TFL und über dem Anderem meine US-Blinkermodule laufen. Der Umbau war Kinderleicht, poste mal 'n je ein Bild der beiden Seiten der Platine, dann zeichne ich dir ein, wo du rangehen musst.

US-Cabrio

Sehr geil des wäre TOP und vill kurz beschreiben oder so

AWeSomE

könnte man diese einstellbaren module: 2x US-Blinker Module mit Power Control US-Standlicht ! bei eBay.de: Designleuchten Lichter (endet 01.02.11 09:23:23 MEZ)

auch über den sitzheizungsschalter in der helligkeit einstellen? oder ist das zu kompliziert?

Golfer1987

Das wird wohl nicht so leicht zu realisieren sein, da die Verstellung in den Standlichtblinker-modulen zu tätigen ist. Man könnte höchstens diese Potis(in den Modulen) auf "volle Pulle" stellen und dann ein anderes Poti vorschalten, das ist aber mit den Golf 4 Sitzheizungsschaltern nicht so einfach zu machen.

AWeSomE

also für mich auf jeden fall zu kompliziert - dachte ich mir fast

wäre ja auch zu schön gewesen

Golfer1987

Hier, so geht's:

-die Stelle die mit 1. gekennzeichnet ist entlöten
-an der Stelle die mit 2. gekennzeichnet ist, ein Ende eines dünnen Kabels drauflöten


Dann die Platine umdrehen!
-den Pin der in unsere entlötete Stelle führt so kürzen, dass man das andere Ende des Kabels gut dranlöten kann (makierte Stelle)
-jetzt fällt der Rest des Pins raus, dadurch ist ein "Loch" entstanden
-dort jetzt das Kabel durchführen("Loch"ggf. größer bohren) und es an den Pin dranlöten und fertig ist der Umbau
(Bild ist vom fertigem Zustand):


Noch mal die andere Seite (jetzt vom fertigem Zustand):


-eure Funktion muss dann an PIN 5 und an PIN 6 angeschlossen werden (Reihenfolge egal)
-die Beleuchtung muss wie regulär an PIN 1 und an PIN 7 angeschlossen werden (Reihenfolge beachten!)
-Schalterstellung 0 ist AUS und Schalterstellung 1-5 ist AN

US-Cabrio

Sprich ich verbinde die stelle rechts an dem drehregler im 3ten bild mit dem blauen kabel der links durch die platine geht mit dem ausgangspin an der innenseite!

richtig?

Golfer1987

Also noch mal zum Verständnis (diesmal andersrum):
- die Verbindung zwischen dem im Bild makiertem Pin (Pin 5 war das, glaube ich) trennen und etwas kürzen (platinenseitig)
- das "Loch", das dadurch entstanden ist, so vergrößern, dass ein Kabel hindurch passt
- Kabel durchstecken und an den gekürzten Pin anlöten

Platine umdrehen!
- Kabel an die Lötstelle, die auf dem ersten Bild mit 2. gekennzeichnet ist, anlöten

Fertig

US-Cabrio

Super!

Danke!
