Transistor Vorwiderstand

Erazer · 09.06.2012, 14:11

Mal ne frage an die Elektronik profis hier.

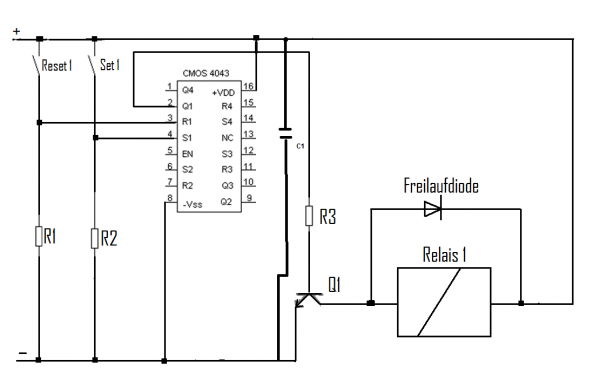

Wie groß muß der widerstand R3 sein?

dieser transistor ist verbaut und die spannung beträgt konstant 12 volt.

Bipolar-Standard-Leistungstransistor BC 547 C NPN Gehäuseart TO 92 I(C) 0.2 A Emitter-Sperrspannung U(CEO) 45 V im Conrad Online Shop | 154989

nico1978 · 11.06.2012, 13:14

Das kommt darauf an wieviel Strom das Relais benötigt! Hast Du darüber Daten?

Erazer · 11.06.2012, 20:54

klar alles da

nico1978 · 12.06.2012, 13:25

R3 sollte 10-20kOhm groß sein. Da du nur schaltest ist der Wert nicht so kritisch!
Die maximale Basis-Emmitter-Spannung ist 6V!

Erazer · 12.06.2012, 13:59

ok super vielen dank.
