~Golf~4~

Nun möchte ich gern die Waeco ZV inkl. FFB gegen OEM austauschen
Mein 2Türer Basis Golf (MJ2000) hat keine Zv, E-Spiegel E-Fh und co..
Bis auf manuelle klima wirklich 0 Ausstattung.

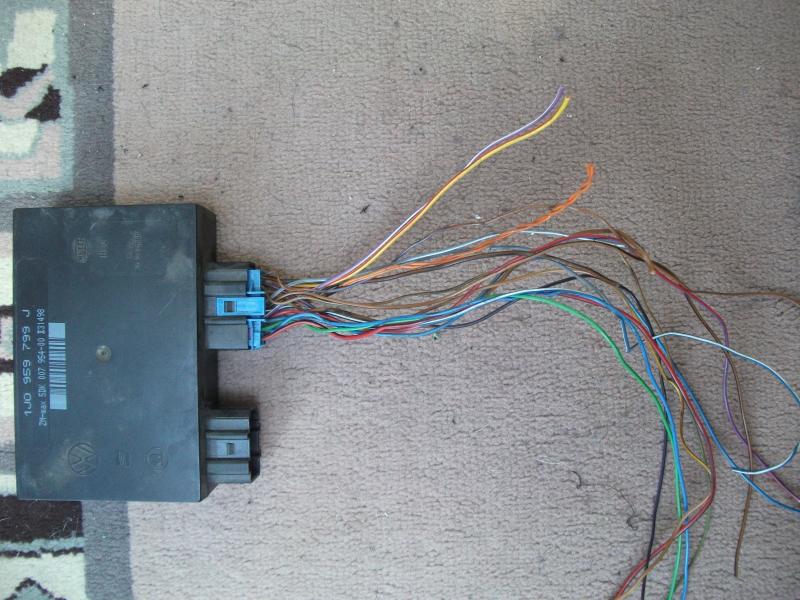

Jetzt habe ich aus einem 4 Türer ein 1J0 959 799 J KSG sowie die abgebildeten Kabel inkl. Antenne ausgebaut.

Meine frage ist ob das KSG in einem 2 Türer funktioniert und
die Tür Kabelbäume auch von einem 4 Türer sein dürfen (muss ich auf eine bestimmte TN / Bj achten)?

Funktionieren die TSG aus einem 4 Türer oder müssen die von einem 2 Türer stammen bzw. muss ich da auf eine bestimmte TN / Bj achten?

Wie sieht es mit den Türschlössern aus?

Was kann mit diesem KSG überhaupt freigeschaltet werden?







Die sufu sowie Google habe ich genutzt

1,8turbo

Tsg ´s kannst du auch vom 4 Türer nehmen, hauptsache es sind die vorderen. Schlösser brauchst du auch neu. Den blauen Stecker brauchst du auch noch vom Ksg, dass ist der wichtigste.

~Golf~4~

Danke für die antwort!
Meinst du den Blauen Stecker vom Spenderfahrzeug?



Im KSG sind alle 23 bzw. 15 "Pins" vorhanden.
Im Am blauen Stecker sind 19 und am braunen 7 bzw. 8 ( Antenne hat ja 2 )

1,8turbo

Jop genau den Tn findest du übrigens hier:http://www.golf4.de/elektronik-tacho...dierungen.html

~Golf~4~

Also TSGs
1 mal TSG: 1J1 959 801 xx Fahrertür
1 mal TSG: 1J1 959 802 xx Beifahrertür

Haben die zwei X ne bedeutung oder ist egal was da steht?

Die vorderen Schlösser und Tür Kabelbäume vom 4 Türer passen also?

Lässt sich dann zb. Fensterheber via FFB freischalten?
Finde nur info`s zum KSG ...AH

Vielen dank für die hilfe

1,8turbo

Nach der TN is egal. Ja die Türschlösser und kabelbäume müssten passen.

Ja fenster per ffb geht da auch mit dem ksg

~Golf~4~

Komfortsystem

KSG MJ 2002

T15 (nur bei DWA/FFB)

Code:
1 ?
2 IRÜ
3 Akku-Sirene für DWA (LIN-Bus)
4
5 br/rt Haubenkontakt DWA
6
7 -- Abschirmung Antenne
8
9 IRÜ
10 -- Antenne für ZV und DWA
11 sw/ge Signalhorn für DWA
12 ro/ge ZV/DWA Plus vom Sicherungskasten
13 ro/sw DWA Plus vom Sicherungskasten
14 sw/gn Blinker rechts
15 sw/ws Blinker links
___________________________________________

Kennst du diese Steckerbelegungen auch für vor MJ 02?

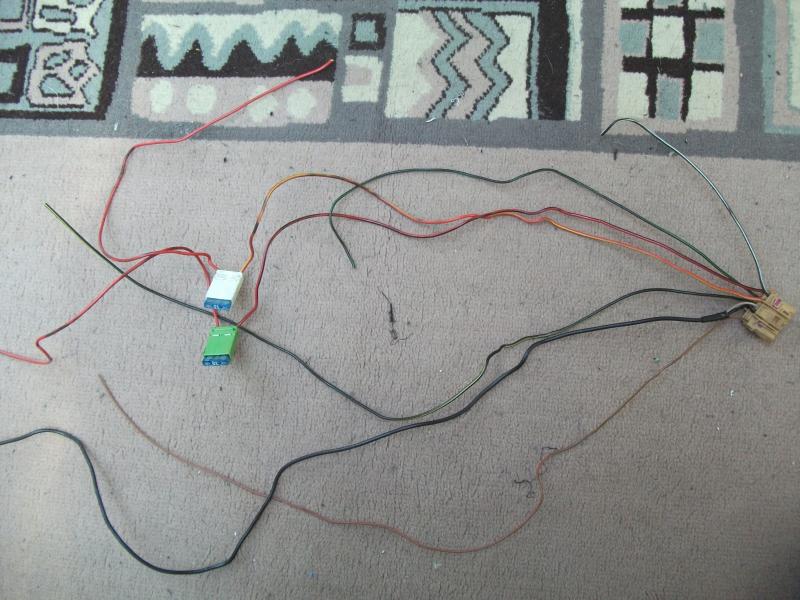

Bei meinem "Spender" ist der T15 so belegt:

1 braun
2 ---
3 ---
4 ---
5 ---
6 ---
7 Abschirmung Antenne
8 ---
9 ---
10 Antenne
11 schwarz/gelb
12 rot/gelb -- 15A Sicherung -- rot
13 schwarz/grün
14 schwarz/weiß
15 rot/schwarz -- 15A Sicherung -- rot

1,8turbo

Guck mal nach einem Stromlaufplan, bin grad nur mit Handy on. Google mal nach awesome Manuallist

~Golf~4~

Na das ist ja ne top Seite! Damit dürfte es ganz gut klappen

1,8turbo

viel Spass, wenn du Probleme hast schreib ruhig haben ja einige Leute hier schon auf Komfortsystem umgebaut

~Golf~4~

Habe gestern einen Kabelbaum mit KSG ( ohne FFB) besorgt.

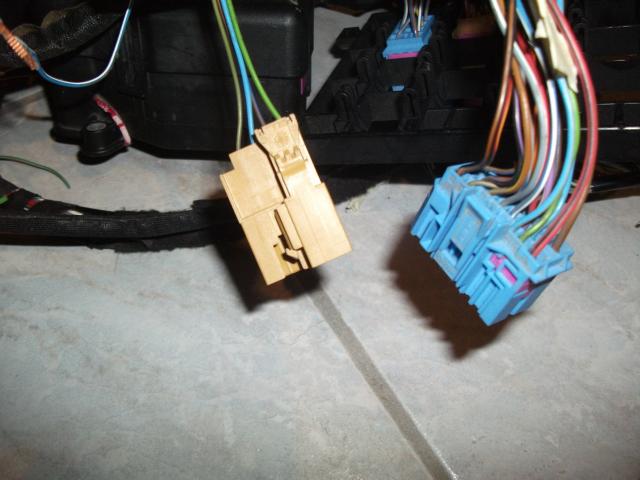

Der braune Stecker ist doch für die ZV der Heckklappe oder?

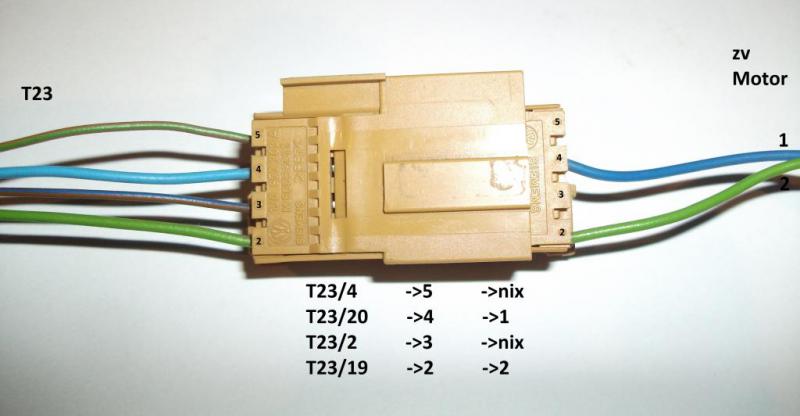

Leitung 2gn. & Leitung 4bl. kommen am T23 stecker 19gn. & 20bl. an
Wo Leitung 3 & 5 vom braunen Stecker hin gehen weiß ich noch nicht genau..

Reicht dieser Stecker aus dem hinteren Kabelbaum für die ZV der Klappe aus oder weden noch weitere benötigt?
So bräuchte ich dann doch nur diesen Stecker mit den 4 Leitungen aus dem Kabelbaum rausholen und bei meinem alten Baum beilegen?


Möchte nicht den ganzen kabelbaum wechseln deswegen frag ich besser nach

1,8turbo

Hab grad den Plan nicht hier, die beiden brauenn können vom Micorschalter kommen. grün und blau ist Zv Motor ja

~Golf~4~

Beide Kabelbäume sind aus einem Golf aber ist es normal das T23/2 und T23/4 "umsonst" da liegen?




Danke

Schmiddii

Ja ZV Motor hat nur 2 Kabel...

Hab übrigens auch das Komfortsystem komplett nachgerüstet + später dann die Climatronic komplett.

Hatte auch nur Manuelle Klima & sonst gar nichts.

~Golf~4~

Eine letzte frage noch

Muss man T23/15 (braun schwarz 0.5 Heckklappe offen Signal) anschließen obwohl man die DWA nicht mit einbaut?
Falls ja, wo wird die Leitung überhaupt angeschlossen?

Bis jetzt zeigt mein Tacho "Heckklappe offen" eh nicht an und ich kann auch drauf verzichten.

Danke

Reckless

immer diese fehler

1,8turbo

Ich würde das Kabel anschliessen. Ich weiß nicht wie es bei der Kofferraumleuchte ist aber irgendwann werden die Leuchten vom Ksg ja ausgeschalten.

~Golf~4~

So habe die Leitung jetzt mal mit eingewickelt..
Aber am Kofferraumschloss die Leitung ist nicht braun schwarz sondern braun blau.
Ist das richtig oder gehört wo anders hin?

1,8turbo

Hast du keinen Stromlaufplan ?

~Golf~4~

Fehler gefunden (Seite 17)


musste die braun schwarze Leitung im linken HK Kabelbaum ( Pin1) nachrüsten.
Es waren nur Pin 2 und Pin 3 belegt.
