wo ist plus und minus bei zeiger beleuchtung

Timo. · 07.12.2012, 18:40

hi,
Folgendes wie kann ich wen der Tacho draußen ist testen ob die Beleuchtung geht.`?
an was muss ich dran um das zu testen.?
und mit welchem gerät muss ich das machen
hoffe auf eine schnelle Antwort die mir auch hilft.

und vorallem müsste ich wissen wo plus und minus bei der zeiger beleuchtung ist. gruß

ohle83 · 07.12.2012, 18:46

http://www.golf4.de/elektronik-tacho...ch-testen.html

http://www.golf4.de/werkstatt/33918-...tionstest.html

Timo. · 07.12.2012, 21:04

hilft mir net viel weiter

Nuke6110 · 07.12.2012, 21:20

Hier steht doch alles...

Zitat:

Zitat von derby

Genau, das hab ich auch gerade im gti-tdi Forum gefunden:

an Plus für Tachofunktion (blauer Stecker)
PIN 1 - Plus
PIN 23 - Plus

an plus für blaue Beleuchtung (blauer Stecker)
PIN 20 - Beleuchtung Schalttafeleinsatz
PIN 26 - Parklicht rechts
PIN 27 - Parklicht links

an Masse für Tachofunktion (blauer Stecker)
PIN 7 - Gebermasse
PIN 24 - Masse
PIN 22 - zum Ausschalten der Kühlwasseranzeige

Diagnose (blauer Stecker)
PIN 25 - K-Leitung

Schalten der MFA (grüner Stecker)
PIN 23 - MFA oben an Masse

Timo. · 07.12.2012, 21:27

ich meine doch wo bei leds fest sind wo da plus minus ist. oben oder unten und wie wechselt sich das ab?

ohle83 · 07.12.2012, 21:28

Zitat:

Zitat von Timo.

ich meine doch wo bei leds fest sind wo da plus minus ist. oben oder unten und wie wechselt sich das ab?

Dann musst du auch präzise Fragen stellen, damit dir geholfen werden kann

Timo. · 07.12.2012, 21:41

es steht oben wo plus minus bei der zeiger beleuchtung ist also weiste es nun oder net.

TDI-GTI-4-Motion · 07.12.2012, 21:53

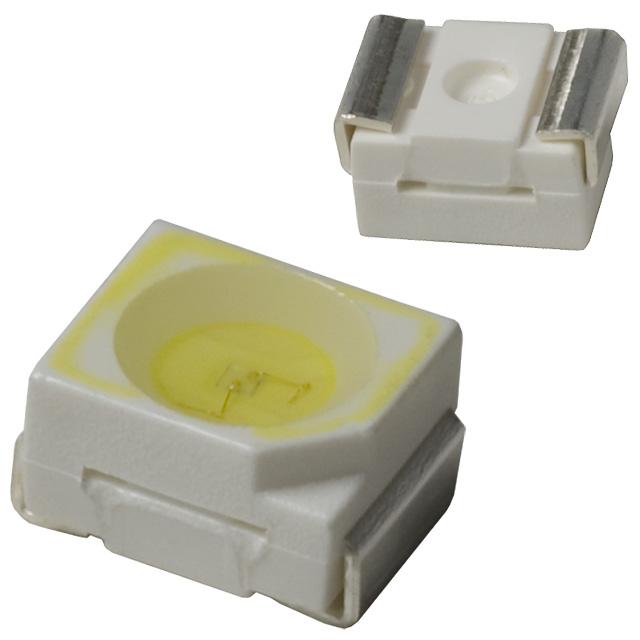

Die Seite mit der Schräge is Masse.

spark · 07.12.2012, 21:58

Zitat:

Zitat von TDI-GTI-4-Motion

Die Seite mit der Schräge is Masse.

in der Regel schon, korrekt.
Es gibt aber auch Produktionslinien, die genau anders herum gepolt sind *klugscheißmodus aus*

nur zur Vollständigkeit

-Robin- · 07.12.2012, 22:09

Zitat:

Zitat von spark

in der Regel schon, korrekt.
Es gibt aber auch Produktionslinien, die genau anders herum gepolt sind *klugscheißmodus aus*

nur zur Vollständigkeit

Wenn Du schon klugscheißen willst, mach es richtig.

Gibt nämlich auch LED die beidseitig "polbar" sind und je nach Polung die FARBE ändern.

Nach dem dummen Text um 21:41, wundert mich allerdings das überhaupt was geschrieben wird. Normal gehört der Thread in die Tonne. Erst nicht richtig schreiben/fragen können, dann labern...

Aber ist hier im Forum ja eh Gang und gebe..
