Zusatzanzeige VOLTOMETER

Golf_corrado · 12.04.2010, 20:55

hallo kann mir vl jemand sagen wo is das voltometer anschließen muss das es den richten Wert anzeigt! anschließen der beleuchtung ist kein problem, nur das die anzeige richtig funktioniert..!!

bitte helft mir ich weis nicht mehr was ich machen soll

Mfg

Palo · 12.04.2010, 21:06

Da wo Batteriespannung anliegt. Ich kenne Voltmeter aber auch so das du da ein Poti dran hast mit denen du den Spannungsabfall ausgleichen und das Voltmeter genau auf Batteriespannung einstellen kannst.

Golf_corrado · 12.04.2010, 21:21

Zitat:

Zitat von Palo

Da wo Batteriespannung anliegt. Ich kenne Voltmeter aber auch so das du da ein Poti dran hast mit denen du den Spannungsabfall ausgleichen und das Voltmeter genau auf Batteriespannung einstellen kannst.

sorry ich kenn mich leider noch immer nicht aus. kannst du mir das vl nochmal ganz langsam erklären?^^

R3load · 12.04.2010, 21:32

also normalerweise klemmt man das voltmeter direkt an die batterie an. manche voltmeter habe aber auch einen drehregler eingebaut, damit du das voltmeter auch an kreise im innenraum anklemmen kannst. wenn dann am voltmeter nur noch z.b. 6 Volt ankommen durch den spannungsabfall an verbrauchern im selben stromkreis kannst du mit einem drehregler das voltmeter so einstellen das es dann trotzdem 12 volt anzeigt.

Golf_corrado · 12.04.2010, 21:39

ja bei meinem voltometer sind 16 volt max. angeschrieben, aber wenn ich es anschließe an die batterie...schlägt die anzeige über 16 volt^^

1,8turbo · 13.04.2010, 17:51

Zitat:

Zitat von Golf_corrado

ja bei meinem voltometer sind 16 volt max. angeschrieben, aber wenn ich es anschließe an die batterie...schlägt die anzeige über 16 volt^^

Wie soll das denn gehen? Dann hätten sich schon einige Steuergeräte verabschiedet. Klemm das Voltmeter aufs Zündungsplus, z.B. nach der Sicherung 5 oder auf Klemme 75 an der Schraubklemmleiste

Golf_corrado · 13.04.2010, 19:07

Zitat:

Zitat von 1,8turbo

Wie soll das denn gehen? Dann hätten sich schon einige Steuergeräte verabschiedet. Klemm das Voltmeter aufs Zündungsplus, z.B. nach der Sicherung 5 oder auf Klemme 75 an der Schraubklemmleiste

ja ich weis auch ned wie das geht^^, aber es ist leider so!!! welche sicherung 5, ich kenn mich bei elektronik nicht gut aus!

P4ulY · 13.04.2010, 19:21

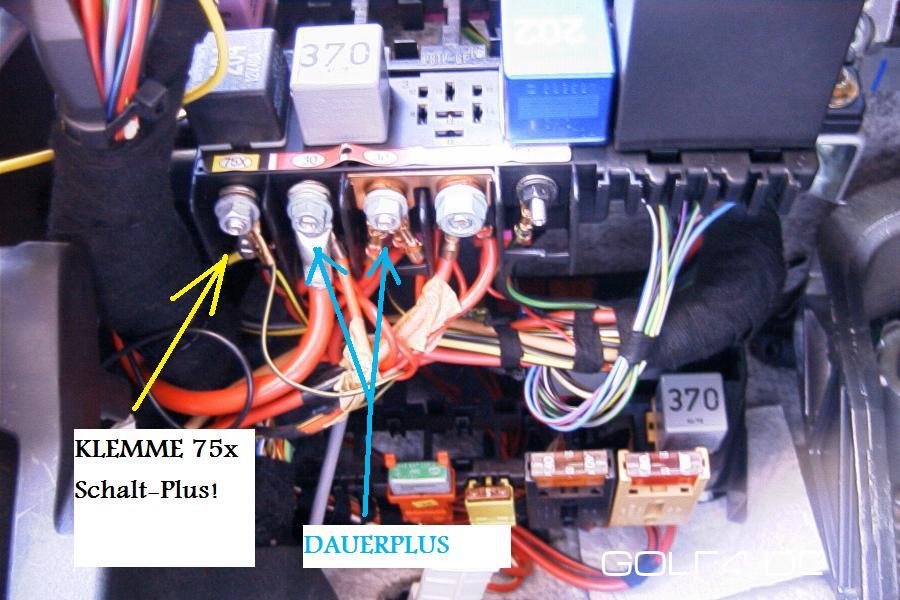

Vielleicht hilft dir das hier weiter! Das Bild ist wenn du deine Verkleidung unterm Lenkrad wegbaust! Die zwei blauen Pfeile haben Dauerplus und der gelbe Pfeil ist dein Plus vom Zündschloss! An diesem gelben Pfeil solltest du deine Plusleitung vom Voltmeter anschließn, und Masse holst dir halt irgendwo wo Masse ist! Da gibts eine Schraube gleich in der nähe, welche leider nicht auf dem Bild ist! Einfach Augen offenhalten, dann siehst du des! Wenn du des so machst müsste ganz normal sobald du dein Zündschlüssl umdrehst dein Voltmeter auf deine ca. 12 V hochspringen!

Viel Erfolg!

Golf_corrado · 13.04.2010, 20:20

viiiiiielen dank

Turanboy · 07.04.2011, 03:03

Zitat:

Zitat von Golf_corrado

hallo kann mir vl jemand sagen wo is das voltometer anschließen muss das es den richten Wert anzeigt! anschließen der beleuchtung ist kein problem, nur das die anzeige richtig funktioniert..!!

bitte helft mir ich weis nicht mehr was ich machen soll

Mfg

welche VOLTOMETER hast du gekauft hast ein link?
