Fußraumbeleuchtung Eigenbau

Andreas.q · 28.02.2011, 22:23

Ein wunderschönes hallo an alle mitglieder,

habe mir am wochenende eine schöne fußraumbeleuchtung verbaut jedoch noch nicht komplett angeschlossen.
Mein Probelm die Module sollen mir 10 V betrieben werden.
jedoch habe ich bei gestartetem motor 15 V, nach meinen berechnungen muss ich noch ein 10 Ohm widerstand dort einlöten damit ich auf die 10 v komme.
zu denen amperezahlen kan ich folgendes angeben:
60 module haben 4,2 A
ich habe 7 module verbaut müsste dan eigentlich um die 500mA haben oder liege ich da falsch?

genaue details gibts bei dieser pdf:
http://www.osram.de/osram_de/LED/LED...Datenblatt.pdf

wäre um schnellen rat sehr dankbar natürlich folgen bilder sobalt alles fertig ist.

mfg

Blackpitty · 28.02.2011, 22:35

guck mal einer an, hätte nicht gedacht, dass noch jemand auf diese Module kommt

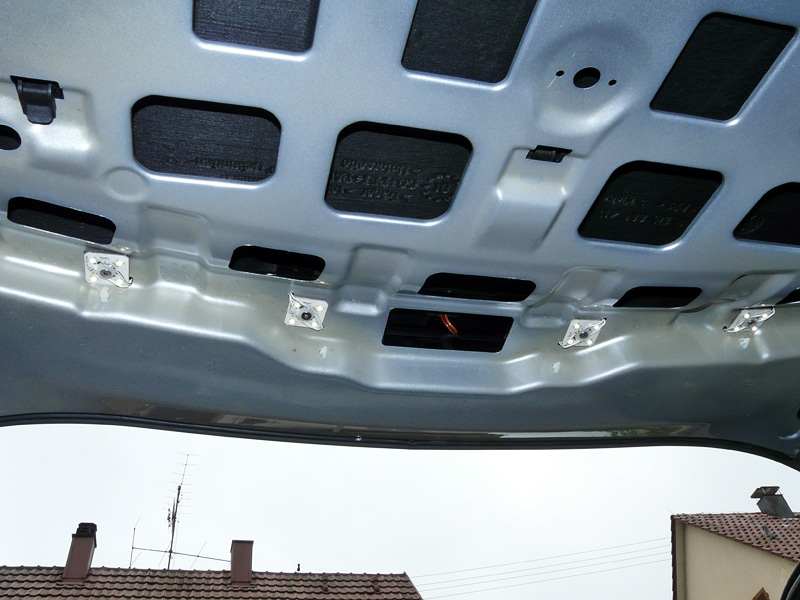

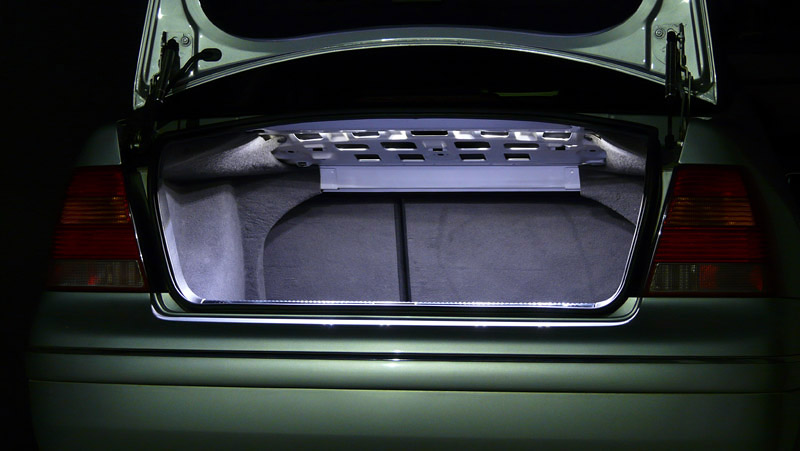

hier im Kofferraum

habe das schon über 2 Jahre so verbaut, da damals in der alten firma 10 Platinen für mich abgefallen sind

Habe mir da für die vorderen Türen eine spezielle Schaltung mit einem Transistor gebaut, damit egal bei welcher Eingangsspannung immer die gleiche Ausgangsspannung heraus kommt, aber frag mich nicht, was das für Bauteile waren, habs mit solchen Sachen absolut nicht, ich muss immer umher fragen und löte dann alles schön zusammen und verbaue es

Andreas.q · 28.02.2011, 22:43

Sehr schön habe mir auch mittlerweile eine Kofferraumbeleuchtung gebaut!

wäre net wenn mir jemand hilft.

Die module sind echt top. nur leider kommt man an sie nicht so leicht als privatperson ran.
Aber einz finde ich ganz genial die haben sogar eine freigabe um sie unterwasser zu betreiben.

Andreas.q · 02.03.2011, 21:33

kan geschlossen werden habe ne lösung gefunden

-CLOSED-

Apollo · 02.03.2011, 21:38

Und wenn du die noch hinschrebst, dann ist der Thread auch für andere hilfreich

Andreas.q · 02.03.2011, 21:51

achso ja kein problem

man baue Festspannungsregler ein die sind nicht teuer ca 85 cent und gibts in fast allen variationen auch in 10v wie ich sie brauche beispiel:

Festspannungsregler 2 A, positiv 78 S 10 Gehäuseart TO 220 Ausgangsspannung 10 V I(out) 2 A im Conrad Online Shop

sobalt sie da sind und alles fertig ist gibts natürlich noch bilder

Andreas.q · 04.03.2011, 17:19

nun sind auch meine smd leisten da und es geht din die zweite runde

nun die frage wo bekomme ich ein plus kabel das strom hat sobalt ich das auto aufsperre.

also nicht dauerplus und nicht zündungsplus

Nuke6110 · 04.03.2011, 17:24

am besten von dort wo die normale einsteigsbeleuchtung ihren strom herbekommt

Andreas.q · 04.03.2011, 17:27

dan geht die doch nur dan an wen man die tür öffnet oder?

Blackpitty · 04.03.2011, 17:45

ja.

so habe ich es bei mir angeschlossen.

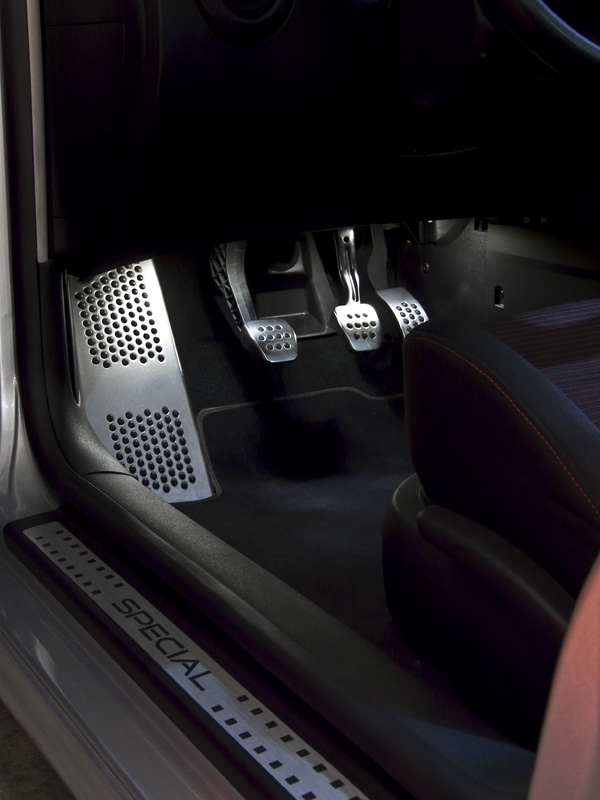

Machste die Fahrertür auf geht nur der Fahrerfußraum an und wieder aus, wenn die Tür zu ist. Beim fahren brauch ich da kein Licht.....

Andreas.q · 04.03.2011, 17:54

also meine osram sind folgendermassen angeschlossen

tachobeleuchtung-licht an gehen die osram module in weiß an

nun habe ich smd rgb module noch mit fernbedineung die sollen eher so schow zweck sein
die möchte ich immer einschalten können auf wen mal der schlüssel nicht steckt
jedoch möchte ich das dauerplus nicht benutzen weil da ja noch spannung drauf ist auch wen man das auto abgeschlossen hat
deswegen suche ich ein pluskabel das strom hat sobalt man das auto aufspeert und kein strom hat sobalt man es abspeert.

Andreas.q · 11.03.2011, 22:27

so da melde ich mich mal wieder,

dauert alles ein wenig länger als ich gedacht habe.
ich bekomme nun von einem elektroniker speziel für meine bedurfnisse angefertigte teile so das ich einmal konstant 12v habe und einmal 10v,
das heißt wird sich noch herrauszögern mit den bildern.

Jedoch vieleicht hielft mir jemand mal in diesem Forum und kan mir sagen wie ich am besten die fußraumbeleuchtung für hinten befestige.
an den sitzen? wen ja dan wie?
oder am boden? wen das bitte auch beschrieben wie?

finde noch keine vernünftige lösung dafür.
wolte sie am anfang am sitz befestigen aber wen ich dan die sitze verschieben muss bekomme ich probleme mit den kabeln, also müssten die etwas länger sein.

vielicht gibts auch andere lösungen?

vielen dank

Andreas.q · 18.03.2011, 16:40

soo endlich sind meine Bauteile fertig !!!

leider gibt mir hier ja keiner Tipps im forum naja

wärde mich mal schon am wochenende an die verkabelung werfen

Andreas.q · 18.03.2011, 20:23

so da ist eins der elektro bauteile

so erreiche ich das dauerhaft 10 V flißen unabhängig von der bordspannung

ein festspannungsregler ein paar kondensatoren und die U schine als Kühlkörper

GOLF4 SKKILLER · 18.03.2011, 21:36

Zitat:

Zitat von Andreas.q

so da ist eins der elektro bauteile

so erreiche ich das dauerhaft 10 V flißen unabhängig von der bordspannung

ein festspannungsregler ein paar kondensatoren und die U schine als Kühlkörper

weiter so

Erazer · 18.03.2011, 21:39

Zitat:

Zitat von Andreas.q

soo endlich sind meine Bauteile fertig !!!

leider gibt mir hier ja keiner Tipps im forum naja

wärde mich mal schon am wochenende an die verkabelung werfen

na ja ganz einfach keine sau macht sich solche arbeit...

ich persönlich nutze lieber die hochwertigeren luxeon LED´s

Andreas.q · 18.03.2011, 22:25

Das ist halt mein hobby,
wobei ich sagen muss das die osram module auch nicht die billigsten sind.

Andreas.q · 20.03.2011, 14:24

so fußraumbeleuchtung und Kofferraumbeleuchtung sind eingebaut

Bilder vom Kofferraum folgen später

un noch ein bildchen von meinem auto selber

filzente · 20.03.2011, 14:29

sieht sehr gut aus,die Helligkeit reicht vollkommen aus echt.

Apollo · 20.03.2011, 18:31

Zitat:

Zitat von Erazer

na ja ganz einfach keine sau macht sich solche arbeit...

ich persönlich nutze lieber die hochwertigeren luxeon LED´s

Gerade dann, wenn die LEDs teuer sind, sollte man sich die Arbeit machen
