Hilfe bei Fußraumbeleuchtung

ChelseaMoe · 18.04.2011, 18:35

Hallo Leute!

Hab mir jetzt als Ziel gesetzt, meine Fußraumbeleuchtung einzubauen.
Hab dazu Folgendes gekauft:

Kippschalter:

By chelseamoe at 2011-04-18

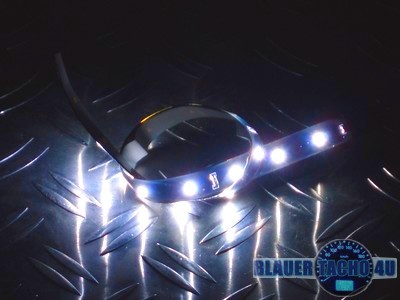

2 LED-Streifen:

By chelseamoe at 2011-04-18

Meine Frage wäre jetzt folgende:
Ich möchte, dass die Beleuchtung immer leuchtet, wenn der Kippschalter (Im Aschenbecher angebracht) umgelegt ist.

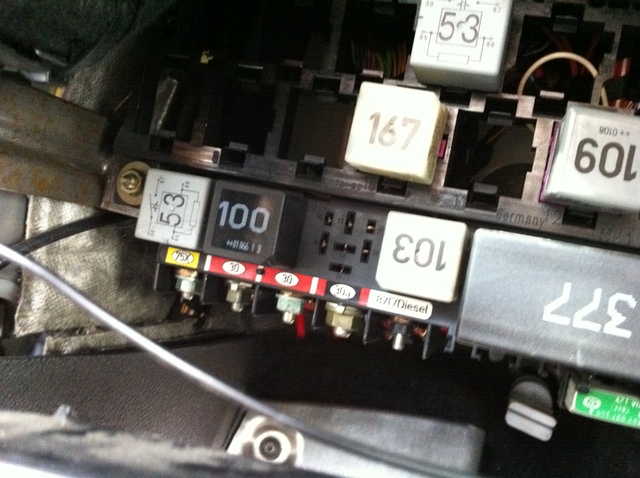

Wo und vor allem wie, siehe Klemmenbild unten, stecke ich das ganze an, also bei welcher Klemme? Der Kippschalter hat vorne eine Led.

By chelseamoe at 2011-04-18

Gruß

Scotty · 18.04.2011, 18:41

nehm doch einfach vom zigaretten anzünder den strom ab versteh das problem nicht?!?
warum willst du von irgendwo strom dahin ziehen wenn da 12v schon liegen?

ChelseaMoe · 18.04.2011, 18:50

Weil ich Dauerplus brauche, ich will IMMER die Möglichkeit haben, über den Schalter das Licht einzuschalten. Daher Dauerplus, und nicht Zigarettenanzünder, oder liegt am Zigarettenanzünder auch immer Plus?
Kann mich auch irren

Gruß

Scotty · 18.04.2011, 19:56

Zitat:

Zitat von ChelseaMoe

Weil ich Dauerplus brauche, ich will IMMER die Möglichkeit haben, über den Schalter das Licht einzuschalten. Daher Dauerplus, und nicht Zigarettenanzünder, oder liegt am Zigarettenanzünder auch immer Plus?
Kann mich auch irren

Gruß

bin ich mir jetzt nicht sicher

Wolf · 18.04.2011, 20:05

na klar, ich habs auch am zigarettenanzünder an 12v angeschlossen. und die belauchtung geht immer an ob mit oder ohne zündung.
bei meinem kippschalter war masse (-) der mitlere Pol, und dann kann man von den zwei äußeren einen Plus wählen. ist aber wahrscheinlich bauteil bedingt.

ChelseaMoe · 18.04.2011, 20:42

OK, danke schonmal, das hilft mir weiter

Und an welche Kabel vom zigarettenanzünder hast du das Ganze angeschlossen (Farbe!)?
Gruß

Scotty · 18.04.2011, 21:00

da gehen nur 2 kabel dran XD
bau einfach mal das ganze kram da beim ascha aus und dann siehste das schon

ChelseaMoe · 18.04.2011, 21:01

OK, werds mal selbst anschauen, aber müssten es nicht drei Kabel sein?
Gruß

19.04.2011, 16:19

Nimm dir ein Multimeter, und hol dir den Saft einfach unten von der Klemme unter dem Lenkrad, eine davon ist für Zündungsplus, ich meine die 75X. An den Ziggi-Anzünder kannst du auch ran, aber solltest du da mal was größeres angeklemmt haben weiß ich nicht wie empfindlich die Sicherung dann wird wenn du da noch Beleuchtung mit dran hast

ChelseaMoe · 19.04.2011, 18:55

[QUOTE=Kamikaze Schumi;1905974]
eine davon ist für Zündungsplus, ich meine die 75X. QUOTE]

Ich wills aber auf Dauerplus, kannste mir sagen, welche Klemme Dauerplus ist?
Gruß

ChelseaMoe · 19.04.2011, 18:56

Ok, da mit dem Zitat ist garnicht so einfach :P haha

Erazer · 19.04.2011, 19:00

Zitat:

Zitat von ChelseaMoe

Ich wills aber auf Dauerplus, kannste mir sagen, welche Klemme Dauerplus ist?
Gruß

die beiden roten sind dauerplus... aber UNBEDINGT ne sicherung dazwischen machen!

Daywalker84 · 21.04.2011, 23:38

klemme 30 auch die im fusraum 30 dauerstrom klemme 75x ist eigendlich klemme 15 also zündungsplus.
