DavyT

Wenn dann nur die Haube, da der für die Stoßstange unten noch so ne Abdeckungsleiste hat, die mMn nicht schön aussieht...

Kamikaze Schumi

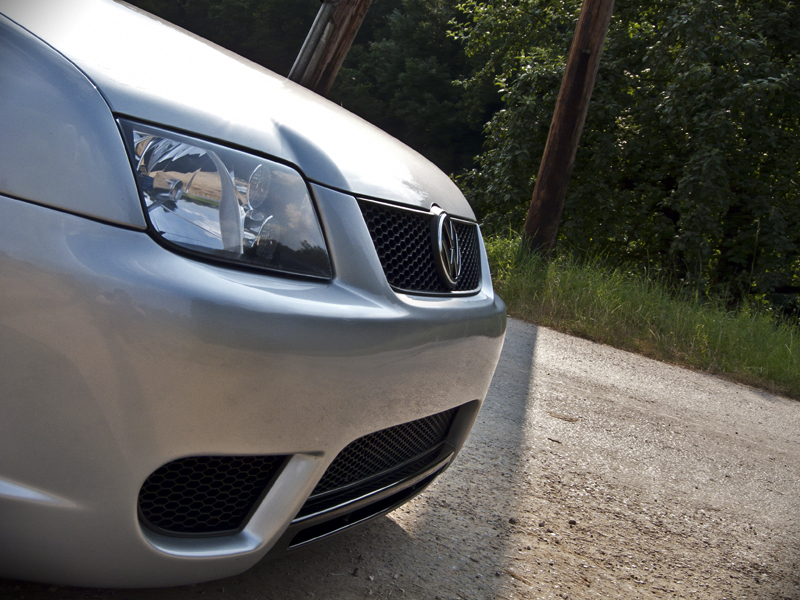

So sah es beim Kumpel aus:
Michaels Bilder
Steckte aber auch einige Tage Arbeit drin, die Vorlage kam aus irgendeinem englisch sprachigen Forum.

Michi-81

das schaut ja nicht verkehrt aus

nur die seitenränder könnten etwas besser angepasst sein

Hempdiscs

Da ja hier bereits einige Anleitungen gepostet wurden, die mir aber nicht so direkt zugesagt haben, ist mit einigen Anregungen derer mein neuer Grill entstanden, bzw. am entstehen. Die unteren Gitter hatte ich ja bereits fertig und die haben den letzten Winter ohne Probleme überstanden. Der neue Grill sollte mit den Aussenkanten der ursprünglichen Lamellen abschliessen und auch die Rundung des Originalgrills beibehalten, was in den anderen Threads nicht der Fall war und ich die Spachtelmethode nicht besonders gut finde. Ist eine Frage Optik, der Verbindung und der Haltbarkeit des Anspachtelns.

Man benötigt folgende Teile:

2x Mittelgitter R32 TN: 1J0 853 677 F B41
1x mittleres Lüftungsgitter unten OEM-Golf TN: 1J0 853 677 D B41

Kostenpunkt beim AHW-Shop: 31,50€
Dazu natürlich einen OEM-Grill. Entweder den verbauten nehmen oder einen vom Schrottmann besorgen. Für den OEM-Grill in Silber habe ich dort 20€ bezahlt. Also rund 50€ sollte man einkalkulieren, wenn man keine alten Teile zur Verfügung hat.

Arbeitsmaterial:

Schraubstock
Klebepistole
Puksäge
Dremel oder Proxxon
Schmirgelpapier
Elektrischer Schleifstein ( kein Muss, aber beschleunigt die Sache ungemein )
Ein wenig PP in der Stärke von 2mm für die beiden Aussenkanten

Bild 1:
Vom lackierten VW-Mittelteil die vier Lamellen absägen und die freigewordenen Spalten mit passenden PP-Stücken füllen. Von innen mit Heißkleber ( nicht zuviel, da das Emblem sonst nicht mehr in die Einrastpunkte des Trägers passt ) befestigen und von außen mit Feinspachtel glätten.
Alles in Ruhe aushärten lassen.

Bild 2+3:
Das untere OEM-Gitter mittig durchsägen und das Mittelteil heraustrennen. Dann umdrehen und das Ex-Rahmenunterteil für den oberen Rahmen anpassen, das Ex-Rahmenoberteil für den unteren Rahmen anpassen. Das ganze dann mit der Klebepistole verkleben.



Bild 4: Sollte dann so aussehen.


Bild 5: Durch das Umdrehen der Rahmenteile des unteren Gitters bleibt die Rundung gegenüber dem OEM-Grill erhalten. Der untere Bereich hat die gleichen Maße, man muß halt alles nur eben drehen.


Bild 6: Der äußere Rahmen mit den eingepassten PP-Stücken aus einer V6-Lippe links und rechts ist fertig. Auf der rechten Seite wird der obere Rahmen bezüglich Luftzufuhr erst später geöffnet, bzw. erst dann, wenn die Gitter passen, bevor sie verklebt werden.


Bild 7: Das R32-Gitter ebenfalls um 180° drehen und mit Übermaß ein Wabenstück mit dem Cutter aus der linken Seite heraustrennen. Leider reicht ein einziges R32-Gitter nicht, da beim Rest ca. 1cm fehlt.


Bild 8+9: Zum Thema Drehen des Gitters sieht man hier genau. Das kleine Stück rechts ist nicht umgedreht, die "Waben" haben den falschen Winkel und es sieht bescheiden aus. Bei den anderen Umbauten wurde das leider nicht bedacht.



Bild 10: Umgedreht


Fertig isser! VW-Logo noch lacken und einbauen. Ja, Bild 11 gibt es nicht.

Markes84

Hab den Grill hier liegen, schicke ihn aber wieder zurück da meiner nicht gut passt. Wenn ich ihn in der Mitte an den Haltenasen einrasten lasse, stehen die beiden Seitenteile über 1cm ab. Mit viel Gewalt lassen die Seitenteile sich dann an die Löcher andrücken, aber nicht befestigen. Da muss man schon gegen den Grill schlagen das die einrasten.

Die Waben sind identisch mit denen vom .:R

xsHox

Danke für die Info..
ein Bild hast du zufälligerweise nicht gemacht?

basti0087

Wo sind denn die bilder?

Iljay86

kann man den golf 5 gti grill umbauen oder is das vom aufwand größer als bei Hempdiscs?

Blackpitty

nicht schlecht, aber da um das Gitter keine Abschlussleiste oben undten und Seitlich drum ist, wirkt es nicht sehr hochwertig.

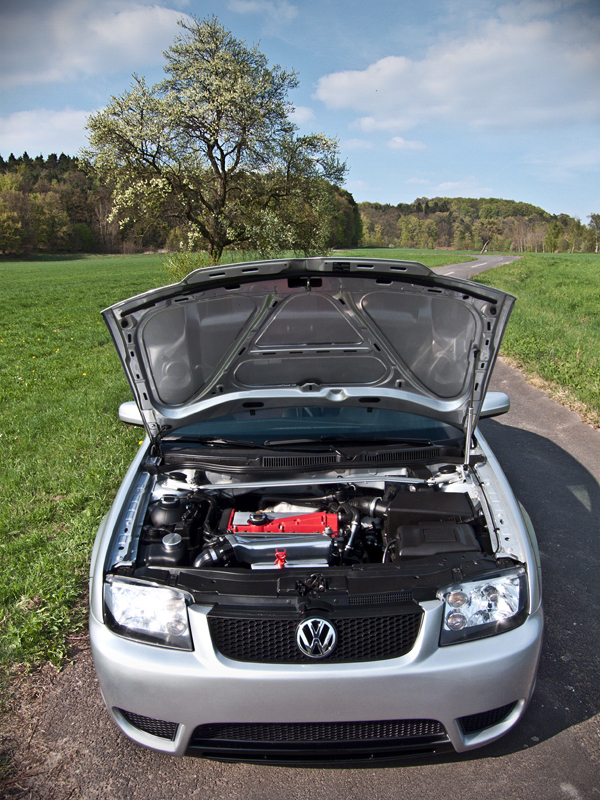

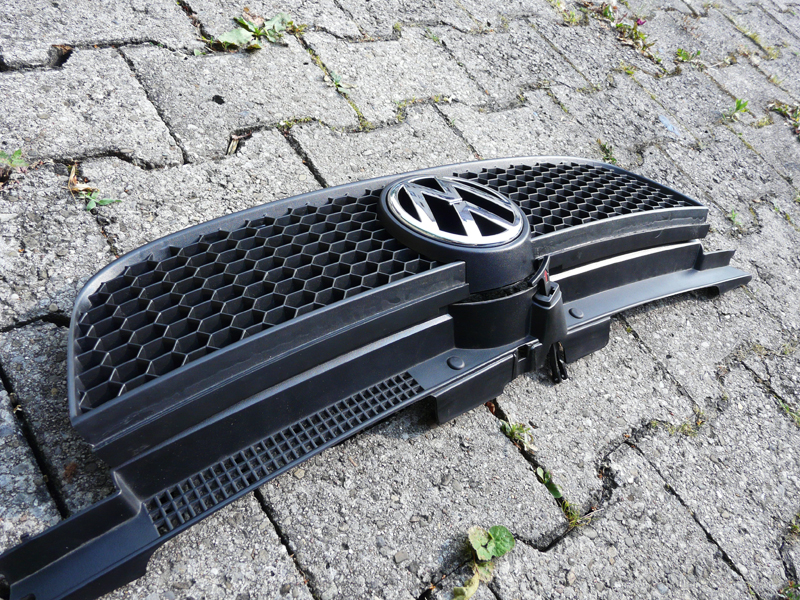

Habe mir für meinen Bora ja auch sowas gebaut, allerdings aus einem Polo 6N2 GTI Grill, da dieser einigermaßen die Form vom Boragrill hat. Trotzdem war es eine mords Arbeit(ganzes WE), da der Grill mittig zerteilt werden musste und ein konisches Stück ausgeschnitten werde musste. Neue Halter gebaut werden mussten und ich eben die Serien Optik und Funktionen beibehalten wollte, somit habe ich von einem Seriengrill das Oberteil angeschweißt und angepasst.

Mit dem Ergebniss bin ich aber extrem zufrieden

Iljay86

@ plackpitty, sehr geil geworden!!!

Michi-81

@ blackpitty deiner ist optisch das absolute highlight *schwärm*

elmo

@ blackpitty

Geil das sieht ja absolut aus wie ab Werk! Nimmst du auch Aufträge entgegen

spoon02

ja der blackpitty weiss was er macht

Blackpitty

danke euch

hehe, Problem wär da eher, dass das alles keine Bauteile sind, die mann mal so eben zusammenbaut(sonst würds ja jeder machen) sondern es ist ne saumäßige Anpassungsarbeit, dazu habe ich keinen Golf 4 hier um sowas zu bauen und bezahlbar wär das ganze dann auch nichtmehr(für die meisten) weil z.B. nur das Material ja schon an die 80-100€ kommt

EnglischGolf

Sieht ziemlich gut aus und die einzigen Kleinigkeiten die auffallen, hast du selbst schon erwähnt, wenn die noch weg sind, kann er in Serienproduktion gehen.

Gruß Kevin

Marita

@Blackpitty und Hempdiscs

Ich habe echt großen Respekt vor Eurer sauberen Arbeit.
(Ich hab für sowas kein Händchen, deshalb versuch ich sowas gar nicht erst )

Mußte ich einfach mal los werden.

LG, Marita

PrinzPi_V5

Nicht schlecht, top Arbeit

Ist zwar nicht 100% Perfekt aber fällt kaum auf, mir wär der Aufwand für so ein recht "kleines" Ergebnis zu groß. Außerdem ist so ein Wabengrill geschmackssache und steht nicht jedem

Flipmode1987

heyyy muss du selber anfertigen echt viel arbeit brauchst geduld konzentration handgeschick...ich hab das ganze mit kunststoffschweißen gemacht und teilweise spachtel...mir ist der spachtel ausgegangen ich hab echt noch viel zu tun das ganze schön schleifen dannach nochmal füllern nochmal schleifen am ende grundieren und dann schwarz matt lackieren das wars...wird schon klappen denke ich aber echt viel arbeit leute...wenn ich fertig bin frag ich mich immer noch wegem emblem für kühlergrill was für einer ich nehmen soll den neuen vom R line oder das alte..beim alte gibs sogar verschiedene farben gelb, rot, blau...

p.s. ich hab es nur teilweise mit spachtel gemacht weil ich mit spachtel einfach schlechte erfahrungen habe und ungern mit spachtel arbeite...kunststoffschweißen ist echt gut das material ist dann auch sehr robust...

übrigens ich arbeite schon seit 3tagen an dem grill das ist wirklich nicht so einfach könnt selber anfangen damit ihr sieht wie es íst viel spaß

Angehängte Grafiken


Einzaaa

Richtig geile Idee werd ich mich wohl auch dran machen

Florian91

ähhmmmmm???? gehts noch geiler??? diggen Respekt der Grils ist der Oberhammer
