stillgrey

Hallo Leute,

hab ein paar Fragen bezüglich Einbau einer Rückfahrkamera, so sieht das Teil aus:



Wird einfach in die Aussparung für die Kz-Beleuchtung eingeklippst. Ein Kabel fürs Videosignal und die anderen beiden müssen am Rücklicht angeschlossen werden.

2 Fragen:
- wo genau muss ich rot/schwarz an der Rückleuchte anschließen
- mein Radio hat ebenfalls ein Kabel für das Rückwärtslicht, könnt ihr mir sagen wo ich am besten das Signal abgreife (vorzugsweise KSG unterm Lenkrad)

Danke schönmal für eure Hilfe

HungrigerGolf

ne cam die in die KZL kommt,darf ich erfahren wo du die her hast?!

stillgrey

Hier der Link:
CAM06 - Farb Rückfahrkamera mit Hilfslinien für VW Golf VI, Golf 6 Bj: ab 2009 | eBay

Kann mir jemand weiterhelfen wo ich das Signal fürs Rücklicht unterm Lenkrad herbekomme?

Und ist es möglich die Kabel der Kamera zum testen einfach direkt an die Batterie zu halten?

stillgrey

Falls es noch jemanden interessiert:
Kamera ist jetzt angeschlossen, funktioniert einwandfrei.
Signal vom blau/schwarzem Kabel an der Rückleuchte abgegriffen

Bin aber mit der Reichweite nicht ganz zufrieden, nach hinten sieht man 2,40m
Ist das akzeptabel oder zu wenig? Bei der originalen Golf 6 kann man ja ewig weit nach hinten sehen...

HungrigerGolf

Danke!

Aber muss ich die kzl anschliessen?
hab keine kzl mehr,kabel abgeklemmt!

stillgrey

Ne die musst du nicht anschließen, die Kameraanschlüsse sind seperat und haben nichts mit der Beleuchtung zu tun.
Aber ohne KZ-Bel wirst doch ziemlich schnell aufgehalten?^^

Bin grad noch am suchen die richtige Farbtemperatur zu finden, hab jetzt rechts orig Golf6 KZ-Bel und links ne w5w led bei der Kamera drin... Farbtemperatur ist nicht exakt gleich Aber man findet da nirgendwo Informationen dazu

HungrigerGolf

ok!
das teil ist ja aus wien,dauert das lange?!

Hab beide KZL abgelemmt...hab das hier

Werd deswegen regelmässig angehalten

Aber erstmal danke!

stillgrey

Ne das ging recht zügig, 3 Tage glaub ich waren es... aber ich würd sie nicht kaufen der Winkel passt nicht ich such schon nach einer alternative
2-3 meter nach hinten sehen ist einfach zu wenig meiner meinung nach
Die ist ja eigentlich für Golf 6 aber ich kann mir nicht vorstellen das der Unterschied am Heck so gigantisch ist zwischen G4 und G6...

HungrigerGolf

ist echt etwas wenig
aber der preis ist ja ok...günstiger wirds nur aus china

Akkise

passen auch einfach beim golf 4 ? alte Kennzeichen beleuchtung raus und die einsetzen ? Wo ziehst du die kabel durch ? kann man bei der kennzeichen beleuchtung die kabel einfach durchziehen nach innen oder wirds kompliziert ?

nähere infos bitte..

stillgrey

Ja die passen plug&play einfach austauschen mit der alten kzleuchte
Kabel verlaufen genau wie die der kzbeleuchtung in den Innenraum ja
Wenn du möchtest kann ich dir meine Kamera komplett mit Anschlusskabel geben, werde jetzt doch die Variante im Heckklappenschloss verbauen.

Akkise

Der selbe verkäufer verkauft auch welche für Golf 4. Hab vorhin nachgeschaut. Wieso haste denn welche fürs golf6 gekauft wenn es auch welche fürs golf4 gibt ?

Ist vielleicht die sicht besser oder der Winkel? Dann wäre dein problem nicht mehr da.

Oder hatte es einen anderen Grund ?

Werde mir demnächst mal das golf 4 kzleuchteersatzrückfahrkameraanschlussgerät kaufen.

Mal schaun. Werde es hier berichten.

Mario88

Wenn ich mir deinen anderen thread durchlese, dann würd ich ich dir eher raten dich erstmal mit den grundlagen der elektronik vertraut zu machen. Ist nicht böse gemeint.nur mal als tip.

stillgrey

Die für Golf 4 angebotenen haben den gleichen Winkel, sind optisch meiner Meinung nach nicht so ansprechend und zudem noch mit Schrauben befestigt und nicht einfach geklipst.
Ein und die selbe Kamera wird ja für Golf 6 (der übrigens nahezu identisch ist von der Einbauposition wie Golf 4), Amarok und weitere angeboten.

Wer mit 2,5m Reichweite zufrieden ist hat ja keine Probleme mit dieser Lösung.

Jetzt mal zu meiner aktuellen Einbauposition, ich hoffe echt das einer ne gute Idee hat und mir weiterhelfen kann:

Da der Schlüssel eh schon nicht mehr Ins Schloss der Heckklappe gepasst hat und das sowieso nie verwendet wird hab ich es nach dem Ausbau aufgebohrt damit die Kamera dort eingesetzt werden kann.

Nun zum Problem:

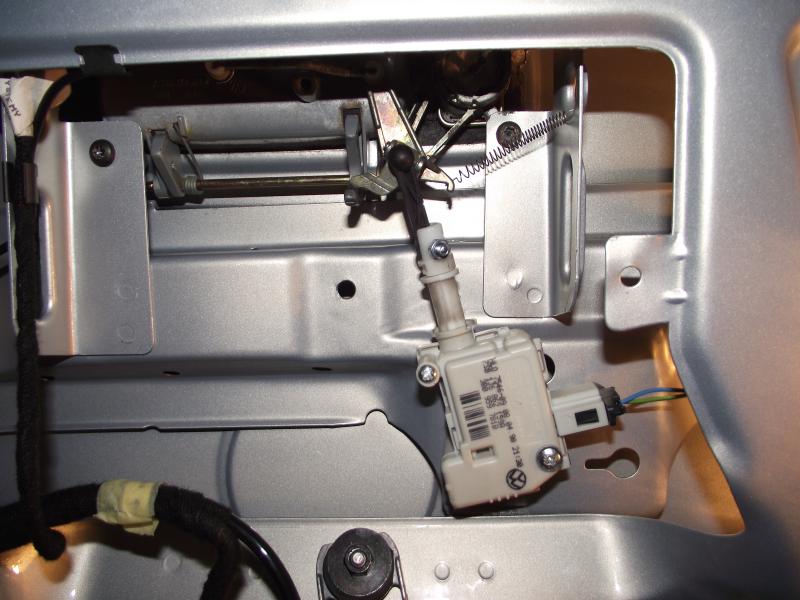

Der Stellmotor ist ja normalerweise mit dem Zylinder verbunden und lässt durch diese Drehbewegung den Griff "ins Leere greifen". Diese Funktion ist jetzt logischerweise nicht mehr gegeben, und ich hab keine Ahnung wie ich den Kofferaum jetzt abschließen kann.

Wäre es eventuell möglich die Position des Stellmotors zu verändern das er von links arbeitet (Bild), und somit das öffnen verhindert?

.:Phil R:.

Sollte eigentlich Patent anmelden Hab mir auch stundenlang drüber den Kopf zerbrochen und probiert

Schloss brauchtest du nicht ausbohren. Kannst du einfach rausnehmen.

Habe das Plastikteil über die Kuppel des "Verbindungsstückes" (wie du es nennst) gezogen. Die Feder ist dazu da, damit das Stück von selbst zurückgeht, wenn es nicht gerade vom Stellmotor hingeschoben wird.

Bild ist andersherum als bei dir.

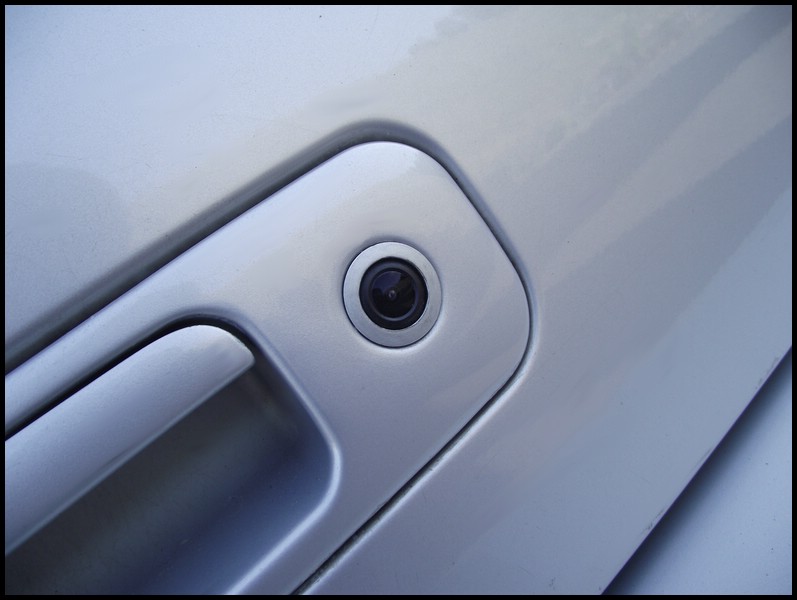

Ergebnis sieht dann so aus:



Edit: Falls es jemanden interessiert wie die Ausbeute wirkt:

.leboux.

war bei mir schon drinne im 4er...
muss dazu sagen der vorgänger hat sie in der leite ganz unten in der stoßstange eingesetzt...d.h. i habe kaum licht wenss dunkel ist
und allgemein sehe ich kaum mehr als einen großen teil der straße hinter mir LOL



ist beim 4er meiner meinung nach aber unlogisch da der wagen ja sehr klein und gut überschaubar ist beim rückwärts einparken


aber haben ist besser als brauchen wa

Akkise

Ist deine noch zu haben?

Ling-king

Dazu sollte man vielleicht sagen das die jenigen die tief fahren, die Kamera lieber am Türschloss oder ähnliches montieren sollten Bei mir habe ich es in der mitte von den Kennzeichen Leuchten montiert und es ist jetzt einfach zu tief. Autos werden zu spät gesehen. Für kanten eigenet es sich aber dennoch super

So sieht es bei mir aus



Kamera hat Infrarot und ist mit einen robusten Metallgehäuse versehen. Sicht ist abends im dunkeln super!
