Kennt Jemand dieses VW Radio? (Brasilien, Mexiko, China)

Muffel · 02.11.2017, 08:13

Halloo

Ich Buddel den hier mal wieder aus.

Weiter vorne im Thred wurde ein Passat China radio angesprochen welches wohl aber nicht mehr weiter verfolgt wurde.

Lingyu - Große Produktaufwertung 3BG China Bilder - Seite 11 - Allgemein 3B / 3BG - Passat Forum

Kann dazu jemand was sagen?

Im Passat forum wurde ein Bild gezeigt wo das Radio im Bora verbaut ist.
Demnach passt das.

Petterson · 02.11.2017, 09:06

Was meinst du mit passen?

Es ist ein Radio/Navi im Doppel-DIN-Format, es passt physisch in den Golf 4 / Passat B5.

Aber du hast weder eine funktionierende Navigation, noch eine 100% Radiofunktion (RDS, etc.).

Muffel · 02.11.2017, 09:39

Zitat:

Zitat von Petterson

Was meinst du mit passen?

Es ist ein Radio/Navi im Doppel-DIN-Format, es passt physisch in den Golf 4 / Passat B5.

Aber du hast weder eine funktionierende Navigation, noch eine 100% Radiofunktion (RDS, etc.).

Irgendwo wurde geschrieben, dass der schacht vom China Passat etwas anders ist und es daher nicht ganz passen soll..

Ja, nach etwas google in den USA Foren bin ich auf drauf getoßen, dass es keine navi software auserhalb von China gibt die darauf läuft..
Radio wäre zweitrangig.

Dann doch lieber das RCN210 Radio im IV Format.

Tyler · 31.03.2019, 17:23

Zitat:

Zitat von MysticEmpires

Die Belegung passt 1:1 zum Gamma V. Du hattest aber eher ein Gamma IV. Daher hier mal die Belegung vom Radio (die btw. auch oben auf dem Radio aufgedruckt ist):

1 Gala
2 PDC
3 K-Line
4 Zündplus
5 Safe
6 Beleuchtung (Kl85d)
7 Plus (+)
8 Masse (-)

Was dir fehlt ist der SAFE-Pin der muss mit Plus geschaltet werden. Sprich mach ne kleine Brücke von Pin 7 auf Pin 5 (Vorzugsweise Kaufst die bei VW ne Einzelleitung mit 2 Kontakten. Schneiden die eine Seite ab. Dann pinst du Pin 7 aus und crimpst Pin 7 zusammen mit der abgeschnittenen Seite zusammen und steckst die andere Seite auf Pin 5. So hast du einen Saubere Brücke wie sie auch von VW original verbaut wird wenn eine Brücke nötig ist.). Falls du noch Langeweile hast kannst du Pin 3 auf den Diagnoseverteiler legen dann kannst das Radio auch auslesen (das aber für die Funktion des Radios nicht nötig).

Was die Codierung angeht hatte ich glaube ich schon mal was gepostet. Notfalls suche ich die noch mal raus

Das ist nur bei Fahrzeugen vor Mj98 (Golf 3, Corrado) nötig. Da diese noch kein SAFE-Pin hatten.

ich habe das so gemacht. Nur habe ich immer das "Problem", wenn ich das Auto abstelle und später wieder fahren will, muß ich immer erst den Radiocode eingeben. Ich kann aber keinen Fehler im Anschluß erkennen...
Hab das Radio ja im Corrado 1993 laufen

MysticEmpires · 31.03.2019, 18:12

Die Pinbelegung im 1993er Corrado sollte sich eigentlich nicht wirklich vom Golf 3 Unterscheiden. Und Pin 5 ist dort eigentlich leer. Mit ner schlaufen vom Pin 7 (Dickeres Rotes Kabel) auf den leeren Pin 5 sollte eigentlich ausreichen.

Ich habe das Radio nun schon 3 mal verbaut:

Polo 9N (ohne Anpassung)
98er Golf 3 Cabrio (ohne Anpassung)
97er Golf 3 GTI (Brücke von Pin 7 auf Pin 5)

Was ich mal gesehen habe ist das Pin 5 vom Werk aus verlegt war bei Fahrzeugen mit der Automatischen Antenne. Dann müsste man den aber auspinnen da diese Radio kein Remote hat.

Tyler · 31.03.2019, 18:16

Bei mit ist Pin5 tatsächlich die Antenne gepinnt, blaues Kabel zur Phantomspeisung.

Denke auch, Corrado und 97er Golf 3 sollten gleich sind.

MysticEmpires · 31.03.2019, 18:29

Dann wirst du das umpinnen müssen.

Klemm Pin 5 auf KL15 (Ist keine 100% Lösung weil dann die Phantomspeisung natürlich nicht funktioniert wenn du das Radio an machen würdest ohne Zündung an zu machen).

Und leg die Brücke von Pin 7 auf Pin 5.

Phantomspeisung brauchst du bei dem Radio aber auch nicht mehr. Da die Antenne eh gespeist wird (vom Radio).

Tyler · 03.04.2019, 20:34

So, hab das nun erledigt und funktioniert auch alles.
Es war aber noch mehr durcheinander... Nun war auch Gelegenheit, die Kabel anständig hinters Radio zu verlegen. Leider sind die OEM Radios ja so "lang"...

Hat jemand schon mal Erfahrungen mit den billigen China-Radios von der PF Wish oder eBay gemacht ?? Oft mit BT aber ohne CD und geringer Einbautiefe. Alle aber wohl auch ohne RDS aber SD und USB.

MysticEmpires · 29.10.2019, 16:59

Zitat:

Zitat von newschoolone

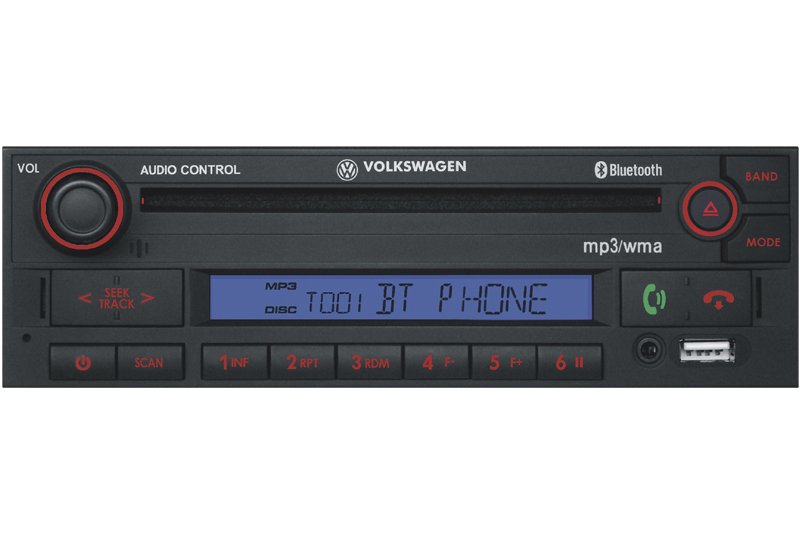

Hier eins mit USB und BT: 5U0 057 156 f (Blaues Display) / 5U0 057 156 H (Rotes Display)

Hallo zusammen,

ich habe mir nun diese Radio auch besorgt und kann ohne viel zu schreiben folgendes sagen:

Es ist 1:1 das RMT100 nur auf DIN1 umgebaut. Die Platine ist 1:1 die selbe. Sprich alles was man zum RMT100 ließt trifft auch auf diese Radio. Daher brauche ich hier glaube ich nicht wirklich etwas schreiben.

Im vergleich zum INF1-MID muss ich sagen das mich folgende Sachen stören:

- kein Gala
- kein K-Line (sprich keine Verbindung zum Auto aka. Fehlercodes, Code übertragung zwischen den Steuergeräten usw.)
- keine Unterstützung für Übertragung der Title etc. ans Tacho
- Antenne ist nicht ferngespeist (aka. Phantomspeisung ist bei einigen Fahrzeugen nötig)

Sprich die Anbindung ans Fahrzeug allgemein ist schlechter. Aber die vom Layout passt es besser ins Fahrzeug (Aufgrund der Ähnlichkeit zum Gamma 5).

Yuna · 29.10.2019, 18:18

Ich hab etwas länger nicht mitgelesen.. gibts mittlerweile eine Bezugsquelle fürs Inf1 MID (wenn möglich in rot) ?

Gesendet von iPhone mit Tapatalk

reactive · 29.10.2019, 19:34

Hi Mystic,

Wo hast du es bekommen?

Mit freundlicher Lichthupe
Reactive

MysticEmpires · 29.10.2019, 19:39

@Yuna

Dann must ab und zu mal bei ebay rein gucken^^. Habe bei kleinanzeigen ein "INF1-MID" (kein NLP) für 40€ gekauft, da kein Code vorhanden war (lässt sich aus dem EEPROM auslesen).

Und letzten war sogar ganz normal eines bei ebay drin:

https://www.ebay.de/itm/254371250396
(war aber auch nur ein "nicht nlp")

@reactive

Über Bekannte in Brasilien, wie die anderen Radios auch^^

MysticEmpires · 07.01.2020, 11:59

So hier lesen ggf. ja einige Leute mit.

Hat zufällig jemand ein RMT100 rumliegen?

Ich habe ja jetzt das oben beschriebene Radio bei mir liegen. Es funktioniert auch alles wunderbar. Jedoch ist der Sendebereich leider auf "Amerikanisch" was dazu führt das ich nur die hälfte alle Sender empfange :'(

Da das Radio aber von der Platine baugleich mit dem RMT 100 ist. Denke ich das Entweder nur ein Eintrag im EEPROM anders ist oder einfach nur ein Widerstand anders gesetzt werden muss. Dazu benötige ich aber ein RMT 100 um Unterschiede auszumachen.

Ich würde es mir daher gerne eines Ausleihen wenn möglich

(Natürlich gegen eine Aufwandsentschädigung)

Selbst ein defektes Gerät wäre ok für mich.

*EDIT*

Würde es ggf. auch gegen "INF1-MID" (kein NLP) tauschen, wenn der Zustand gut ist.

henrik89 · 21.11.2020, 06:44

Wie ist eure Meinung zu folgendem Radio? Ich würde zu 90% nur den AUX Eingang nutzen.

Link zur Auktion

MysticEmpires · 21.11.2020, 10:37

Zitat:

Zitat von henrik89

Wie ist eure Meinung zu folgendem Radio? Ich würde zu 90% nur den AUX Eingang nutzen.

Link zur Auktion

Naja das nen VW China Radio und du wirst nen Antennen-Adapter benötigen.

Keine Wechselsteuerung oder rear aux
Keine Ubterstützung für Lenkradsteuerung oder Anzeige im Tacho
Kein USB
Kein BT
Kein CD (was nicht schlimm wäre wenn USB da wäre)

Aber sonst kannst man für den Preis natürlich nicht mäckern.

Irbiss · 21.11.2020, 10:48

weniger Radio geht wohl kaum, da ist selbst der Preis für mich deutlich zu hoch...
