tobmaster1985

Da immer wieder Fragen zu den originalen Radios und Navis gestellt werden, gibts hier jetzt eine kleine Auflistung der Garäte mit den wichtigsten Daten.



Radios

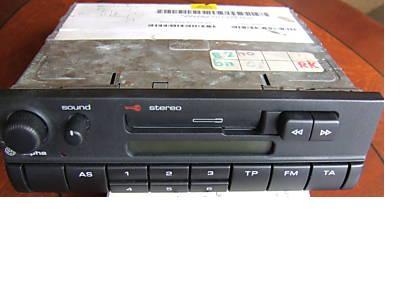

alpha IV
Ausstattung:

• 2 Lautsprecher Ausgänge 20W (VL, VR)
• Kasettendeck
• keine Vorverstärker Ausgänge
• kein CD-Wechsler Anschluss
• kein Eingang für Lenkradfernbedienung
• kein Display-Ausgang
• kein RDS
• Sendersuchlauf
• je 2 Senderlisten FM und AM
• Verkehrsfunk
• keine Lautstärkeanhebung (GALA)
• keine Diagnose/kein Speichern des Codes im KI
• Einfaches Display mit Frequenzanzeige
• Einfache Tonhöhenverstellung
• keine Balanceeinstellung
• kein Einstellungsmenü

Das Radio alpha IV wurde bis 2002/2003 verbaut, danach kam das alpha V.


alpha V

Ausstattung:

• 2 Lautsprecher Ausgänge 20W (VL, VR)
• Kasettendeck
• keine Vorverstärker Ausgänge
• kein CD-Wechsler Anschluss
• kein Telefoneingang
• kein Eingang für Lenkradfernbedienung
• kein Display-Ausgang
• einfaches RDS (Sendername)
• Sendersuchlauf
• je 2 Senderlisten FM und AM mit 6 Speicherplätzen
• Verkehrsfunk
• Lautstärkeanhebung (GALA)
• Diagnose / Speichern des Codes im KI
• Matrix-Display für Textanzeige
• Tonhöhenverstellung Bass/Treble
• keine Balanceeinstellung
• Einstellungsmenü

beta V
Ausstattung:

• 2 Lautsprecher Ausgänge 20W (VL, VR)
• Kasettendeck
• keine Vorverstärker Ausgänge
• CD-Wechsler Anschluss (mini-ISO blau)
• Telefoneingang mit Mute (mini-ISO grün)
• kein Eingang für Lenkradfernbedienung
• kein Display-Ausgang
• RDS
• Sendersuchlauf
• je 2 Senderlisten FM und AM mit 6 Speicherplätzen
• Verkehrsfunk
• Lautstärkeanhebung (GALA)
• Diagnose / Speichern des Codes im KI
• Matrix-Display für Textanzeige
• Tonhöhenverstellung Bass/Treble
• Balanceeinstellung
• Einstellungsmenü

gamma V
[/QUOTE]
Ausstattung:

• 4 Lautsprecher Ausgänge 20W (VL, VR, HL, HR)
• vollelektrisches Kasettendeck
• 4 Vorverstärker Ausgänge (VL, VR, HL, HR) (mini-ISO gelb)
• CD-Wechsler Anschluss (mini-ISO blau)
• Telefoneingang mit Mute (mini-ISO grün)
• Eingang für Lenkradfernbedienung (mini-ISO grün)
• Display-Ausgang (für große MFA) (mini-ISO grün)
• RDS
• Sendersuchlauf
• je 2 Senderlisten FM und AM mit 6 Speicherplätzen
• Verkehrsfunk mit Speicherfunktion 2h/24h
• Lautstärkeanhebung (GALA)
• Diagnose / Speichern des Codes im KI
• Matrix-Display für Textanzeige
• Tonhöhenverstellung Bass/Treble
• Balance-/Fadereinstellung
• Einstellungsmenü

delta

Das Radio delta hat keinen ISO-Stecker, sondern QuadLock, einige Signale kommen über CAN-Bus.
Ausstattung:

• 4 Lautsprecher Ausgänge 20W (VL, VR, HL, HR)
• Slot-In CD-Laufwerk
• 4 Vorverstärker Ausgänge (VL, VR, HL, HR) (QuadLock)
• CD-Wechsler Anschluss (QuadLock)
• Telefoneingang mit Mute (QuadLock)
• Lenkradfernbedienung (über CAN-Bus)
• Display-Ausgang (für große MFA, über CAN-Bus)
• RDS
• Sendersuchlauf
• je 2 Senderlisten FM und AM mit 6 Speicherplätzen
• Verkehrsfunk mit Speicherfunktion 2h/24h
• Lautstärkeanhebung (GALA)
• Diagnose / Speichern des Codes im KI
• Voll-Matrix-Display
• Tonhöhenverstellung Bass/Treble
• Balance-/Fadereinstellung
• Einstellungsmenü
• Eingebautes DSP

Rhapsody
Ausstattung:

• 4 Lautsprecher Ausgänge 20W (VL, VR, HL, HR)
• Slot-In CD-Laufwerk, MP3 fähig
• 4 Vorverstärker Ausgänge (VL, VR, HL, HR) (mini-ISO gelb)
• CD-Wechsler Anschluss (mini-ISO blau)
• Telefoneingang mit Mute (mini-ISO grün)
• Eingang für Lenkradfernbedienung (mini-ISO grün)
• Display-Ausgang (für große MFA) (mini-ISO grün)
• RDS
• Sendersuchlauf
• je 2 Senderlisten FM und AM mit 6 Speicherplätzen
• Verkehrsfunk mit Speicherfunktion 2h/24h
• Lautstärkeanhebung (GALA)
• Diagnose / Speichern des Codes im KI
• Matrix-Display für Textanzeige
• Tonhöhenverstellung Bass/Treble
• Balance-/Fadereinstellung
• Einstellungsmenü

RCD200
Ausstattung:

• 4 Lautsprecher Ausgänge 20W (VL, VR, HL, HR)
• Slot-In CD-Laufwerk, MP3 fähig
• 4 Vorverstärker Ausgänge (VL, VR, HL, HR) (QuadLock)
• CD-Wechsler Anschluss (QuadLock)
• Telefoneingang mit Mute (QuadLock)
• Eingang für Lenkradfernbedienung (QuadLock)
• Display-Ausgang (für große MFA) (QuadLock)
• RDS
• Sendersuchlauf
• je 2 Senderlisten FM und AM mit 6 Speicherplätzen
• Verkehrsfunk mit Speicherfunktion 2h/24h
• Lautstärkeanhebung (GALA)
• Diagnose / Speichern des Codes im KI
• Matrix-Display für Textanzeige
• Tonhöhenverstellung Bass/Treble
• Balance-/Fadereinstellung
• Einstellungsmenü

Navigationsradios

MCD


Ausstattung:

• 4 Lautsprecher Ausgänge 20W (VL, VR, HL, HR)
• Slot-In CD-Laufwerk
• 4 Vorverstärker Ausgänge (VL, VR, HL, HR) (mini-ISO gelb, ISO rot)
• CD-Wechsler Anschluss (mini-ISO blau)
• Telefoneingang mit Mute (mini-ISO grün)
• Lenkradfernbedienung (mini-ISO grün)
• Display-Ausgang (für große MFA) (mini-ISO grün)
• RDS
• Sendersuchlauf
• je 2 Senderlisten FM und AM mit 6 Speicherplätzen
• Verkehrsfunk mit Speicherfunktion 2h/24h
• Lautstärkeanhebung (GALA)
• Diagnose / Speichern des Codes im KI
• Voll-Matrix-Display, Anzeige der Richtungpfeile
• Tonhöhenverstellung Bass/Treble
• Balance-/Fadereinstellung
• Einstellungsmenü

MFD
Ausstattung:

• 4 Lautsprecher Ausgänge 20W (VL, VR, HL, HR)
• Slot-In CD-Laufwerk
• 4 Vorverstärker Ausgänge (VL, VR, HL, HR) (mini-ISO gelb, 26pol. Stecker)
• CD-Wechsler Anschluss (mini-ISO blau)
• Audio/Video-Eingang (DIN-Stecker)
• Telefoneingang mit Mute (mini-ISO grün)
• Lenkradfernbedienung (teilw. über CAN-Bus) (mini-ISO grün oder 26pol. Stecker)
• Display-Ausgang (für große MFA, teilw. über CAN-Bus) (mini-ISO grün oder 26pol. Stecker)
• RDS
• Sendersuchlauf
• je 2 Senderlisten FM und AM mit 6 Speicherplätzen
• Verkehrsfunk mit Speicherfunktion 2h/24h (teilw. mit TMC)
• Lautstärkeanhebung (GALA)
• Diagnose / Speichern des Codes im KI
• Farb-TFT mit 2D Kartennavigation
• Tonhöhenverstellung Bass/Treble
• Balance-/Fadereinstellung
• Einstellungsmenü


Ich hoffe, dass ich nichts vergessen und auch alle Informationen richtig zusammengestellt habe.
Falls dennoch was nicht stimmen sollte, einfach Korrektur posten und ich füge es dann oben ein

Blablub

vorverstärkerausgänge sind optional über mini iso .. zumindest musste ich meine nachrüsten

tobmaster1985

Naja, nachrüsten kann man die Ausgänge nicht, entweder sind'se drin oder nicht

Was du wahrscheinlich eingebaut hast ist ein Adapter von mini-ISO auf Cinch-Buchsen.

Blablub

ja das meinte ich ja.. aber ein leihe sagt wenn er das radio sieht. das hat keine vorverstärkerausgängen. da die meisten automatisch von Chinch ausgehn. zumindest vermerken sollte man es oben

tobmaster1985

So, oben ist jetzt eingetragen welche Ein-/Ausgänge über was für einen Stecker angeschlossen werden können.

Papa_Schlumpf

Ich hab mal eine schnelle Frage zu dem MCD, kann ich das ganz einfach gegn das Gamma 5 tauschen ? Antennenfuß mit GPS vom R32 müsst ich mir besorgen wegen der Navi Funktion oder ?

tobmaster1985

Ob der Antennenfuß vom .:R32 ist, ist egal.. der .:R32 ist auch nur ein Golf und der Antennenfuß für Navi ist immer der gleiche..

Beim MCD gibt's noch einen 10pol. roten Stecker, der muss noch nachgerüstet werden.
Belegung gibt's im Elektronikbereich

Switchblack

Super Aufstellung

SpeedGhost

kann ich zb externe quellen wie dvd player und portable geräte an das mcd einfach so anschließen, mit entsprechendem kabel?

tobmaster1985

Nein, das MCD hat keinen Video-Eingang.. macht wenig Sinn bei einem schwarz/weiß-Display oder?

SpeedGhost

Sorry mein iPhone hat auf mcd verbessert, meinte natürlich Mfd

Atomfred

Beim Rhapsody ist dir mit dem Bild leider ein kleiner Fehler unterlaufen. Dein Bild zeigt das Ami-Radio. Keine Ahnung wie das heißt. Das ist aber so ziemlich baugleich mit dem Seat Liceo. Wenn du willst mach ich dir demnächst ein Bild, da ich das Rhapsody drin hab.

tobmaster1985

Ja, MFD hat natürlich'n Video-Eingang, allerdings nicht FBAS sondern nur RGB

Ok, das wäre echt super, wenn du ein Bild machen könntest

Blablub

da du ja MFD meinst hab ich hier was. da hab ich alls geschrieben was du brauchst
http://www.golf4.de/car-hifi-telefon...en-zu-dvd.html

Atomfred

Hier dann mal das Rhapsody!

Angehängte Grafiken


Hanschi

kurze frage:
kann ich in meinem golf bj 98 ohne can, ohne mfd und ohne mfl einfach das mcd nachrüsten oder benötogt dieses auch irgendwelche can-signale??
wie sieht das mit gala-signal aus für die lautstärke? das dürfte ich ja auch nich haben oder??

würd mich über antworten freuen..

tobmaster1985

Jeder Golf hat CAN-Bus..

Aber nur für das Delta ist der Infotainment-CAN ab MJ 2002 notwendig, alle anderen brauchen das nicht. Geschwindigkeitssignal für GALA gibts bei jedem Golf.. egal welches Baujahr

Kamikaze Schumi

Das Beta gab es auch mit vier Lautsprecherausgängen

Freakazoid

Das glaub ich nicht..dem Beta fehlt dafür ja die Fader Taste...

Das MCD hatte ab Werk nur vorn LSP...man konnte gegen Aufpreis aber rundum LSP bestellen...das MCD lässt sich umcodieren auf 2 oder 4 LSP

Kamikaze Schumi

Dann glaub ich es eben für dich mit Ich hab beim Kauf ein solches gehabt und hatte das auch ne ganze Weile verbaut, der Lautsprecherstecker war voll belegt und hinten kam sogar Lala raus
