Frakn

Morgen Leute,

ich habe folgendes Problem.

Im angehängten Foto seht ihr die Anschlüsse von meiner Kenwood Endstufe.
Ich würde gerne wieder meine "Bassbox" anschliessen, aber wo ???

Die ganzen Kabel links sind für die 4 Boxen im Auto.

Und noch eine Frage die Endstufe hat 4 Kanäle und somit 4 Kabel vorn am Radio, mein Radio hat aber nur 2 Anschlüsse aber alles funzt einwandfrei ????!!!!
Brauch man die anderen beiden überhaupt und gibt es Radios mit "4 Kanälen" ?

MfG Frank

Angehängte Grafiken


Speed Racer

es gibt sogar radios mit 6 kanälen!!!

bei dir ist aber schlicht kein platz mehr für nen sub! ist halt nur ne 4-kanal-endstufe...

was für anschlüsse am radio meinst du denn? cinch-buchsen?
das funktioniert... du brauchst allerdings zwei y-adapter(links/rechts) um sowohl die "front"- als auch die "rear"-eingänge speisen zu könnnen...

"4 boxen" bedeutet wahrscheinlich front- und hecksystem, oder?

wenn du ne bassbox anschließen willst, dann muss du die entsprechenden kanäle an der endstufe dafür freimachen... also, das hecksystem muss ab und kommt statt dessen direkt ans radio... soll ja eh nur leise mitlaufen!

die zwei freigewordenen kanäle "brückst" du zu einem für den woofer (in dem fall schließt du die beiden litzen des ls-kabels zum sub nur an den left+ und an den right- an..

hast du denn an deinem radio sowas wie ne "sub-out" funktion, bzw. kannste den sub-pegel und dessen trennfrequenzen am radio einstellen?
du musst für den sub auf jeden fall nen lowpass-filter (LPF) bei 60-80 setzen..

und für's frontsystem nach möglichkeit nen HPF (highpass) bei 80-100Hz setzen...

Frakn

Also mein Radio hat 2 Ausgänge, da sind "gelb" und "rot" angeschlossen.
Alle 4 Boxen funktionieren.

Den Sub kann ich nichr mehr "dazwischen" anschliessen oder ?

Und wofür sind die rechten Anschlüsse da an der Endtsufe ?
Ich habe von der Materie "car hifi" 0 Ahnung muss ich gestehen.

MfG Frank

Speed Racer

die rechten sind meiner meinung nach eingänge... steht ja auch dran!
die braucht man, wenn das radio keine cinch-ausgänge hat!

"gelb" und "rot" helfen mir nicht so richtig weiter!!

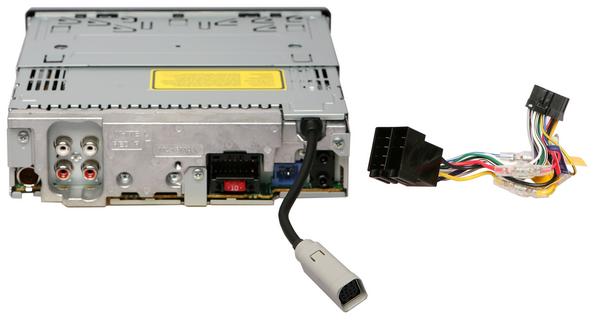

meinen wir beide cinch-buchsen? (die jeweils zwei rot/weißen auf dem bild!)





frontsystem und sub sollten mit nem externen verstärker angetrieben werden, das hecksystem hat ne niedrigeren priorität und läuft nur leise mit, dafür reicht auch die radio-endstufe!
deshalb machst du eben zwei kanäle am verstärker frei und benutzt die für den sub!

Frakn

Ja genau, wo hier auf dem Bild 2 x weiß und 2x rot sind habe ich nur ein Paar an meinem Radio.
Aber wie gesagt ich habe da 4 Kabel und nur 2 Angeschlossen.
Trotzdem funzt alles.

Endlich mal jemand der mir helfen konnte, ich weiß das die Orginalen Lautsprecherkabel gezogen wurden. Die mühe mache ich mir nicht und lasse es mit dem Sub.

Thx für deine mühe.

Aber wieso funktioniert alles wenn nur 2 Kabel angeschlossen sind ?

MfG

Speed Racer

okay, das funktioniert auch mit mit nur einem cinch-ausgang (= immer rechts/links).

du gehst mit einem cinch-kabel zum verstärker und steckst dann an die enden jeweils einen y-adapter, so dass du also zwei enden pro leitung hast. die brauchst du, denn die endstufe hat ja für jedes ausgangspaar (links/rechts) nen eingang, insgesamt also vier.

entsprechend musst du die filter auch direkt an der endstufe einstellen... die muss die filtermöglichkeiten natürlich bereitstellen..

ist alles nen bißchen aufwand, aber durchaus machbar!!
