Fischmeister

Was ist denn dein Beruf?
Sieht auf jeden fall sehr gut aus.
Wie ist eigentlich das Frontsystem?Ich wollte mir das 5.16 S holen.Wollte mich aber vorher schlau machen wie die Systeme von Micro Pecision sind.
HU kommt auch noch neu.Wird wohl Alpine 9855.

rosner007

Musik: - Mp3 - Radio Pioneer DEH 7400 (4X50 Watt)
- Digitaler Monoblockverstärker ESX V 1000 (1000W an einem Ohm)
- Ground Zero Doppelbandpass jeweils 30 cm Woofer zu je 500W (+ Endstufe)

Richtig Bums


Bilder könnt ihr beim Treffen in Dortmund sehen

schnubbie

Steht dieses Treffen schon?

Die Serie 5 ist im Gegensatz zu manch anderem, was so auf dem Markt ist, schon der Hammer.
Allerdings hab ich auch schon Serie 7 und natürlich Serie Z gehört und das ist nochmal nen Tick besser.

Ich arbeite bei car akustik, in Kamen.

rosner007

Ja das Treffen steht schon ziemlich sicher, schau doch mal im Treffen Thread vorbei, unter "kleinem" Forumstreffen .....
30.9. , je mehr desto besser!

Keep on Cruising

Marc2801

Hier also paar Bilders von meiner Anlage:

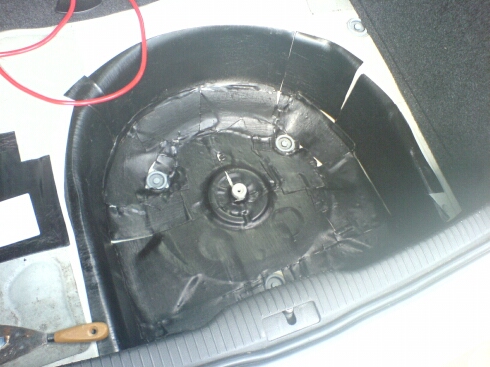

Angefangen hab ich mit der Dämmung der Reserveradmulde. Hierfür hab ich günstige Sinus Live Bitumnematten verwendet. Insgesamt hab ich für die Kofferraumdämmung (inkl. Seitenteilen + Heckklappe...) ca. 25 Matten à 20x50cm verwendet.
Sorry, es kommem jetzt leider nur ne Menge handypics:


Dann hab ich ne 19mm MDF Platte angepasst und verschraubt (drunter noch einige Lagen Schaumstoff damit ja nix klappert) und darauf die Zusatzbatterie, Stromverteiler + Endstufen befestigt. (Die Kabel von den Stromverteilern sind viel zu lang, die waren so im 3-er Golf. Hab sie natürlich noch um einiges gekürzt)


Hier mein altes, amerikanisches Eisen: Zwei Autotek "The Mean Machine" Endstufen... (leider nur Bilder wie sie zuhause liegen)


Dann gehts schon weiter mit dem Sub:
Hier mein Eigenbau 60 liter Bassreflexgehäuse für meinen Focal 33-K (Berechnet von Fortssimo) + Bodenplatte


...mit Fortissimo Bezugsstoff bezogen und zwei handgedrehte Streben zum Schutz für das Chassis

Marc2801

Den Einbau des Frontsystems hab ich bei Fortissimo machen lassen weil ich mich nicht getraut hab, den Aggregateträger selbst zu demontieren

Dämmung mit Alubutyl - viel besser als Bitumen weil:
- leichter
- bessere Dämmwirkung
- temperaturunabhängig
- total leicht zu verarbeiten, man muss es nicht erhitzen

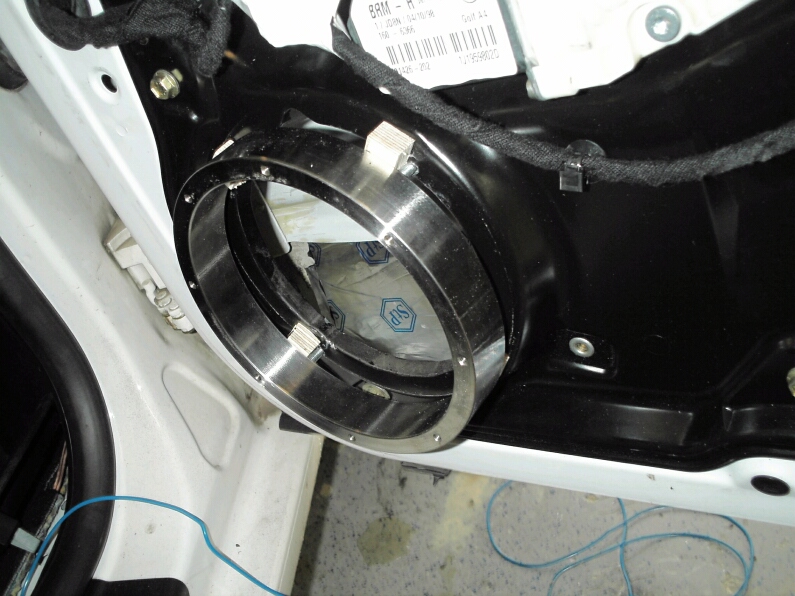

Stahlring angespachtelt:



+ Dämmung

es wurde mit Alubutyl ein Ring um den TMT gebaut, sodass kein Schall in die Türe kann (--> mit Bitumen wäre sowas nicht möglich gewesen )

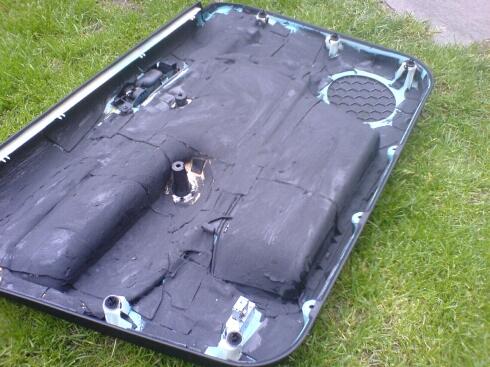

Die Türverkleidungen hab ich selbst gedämmt weil ich noch soviel Bitumenmatten übrig hatte. Um etwas gegen die Ausdehnung bei hohen Temperaturen zu tun, hab ich noch Brax Exxvibration drübergeschmiert.

Marc2801

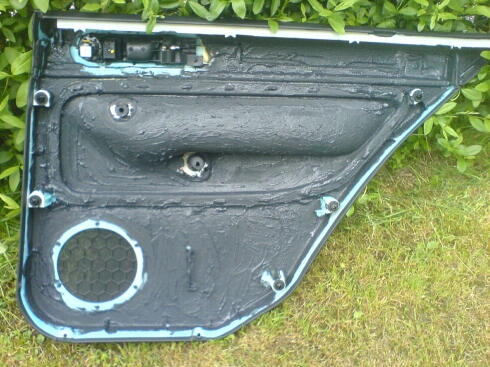

Und weil ich außerdem noch soviel von dieser Brax-Paste übrig hatte, hab ich den Rest halt noch auf die hinteren TVK + Aggregateträger geschmiert
Sind zwar keine LSP hinten verbaut aber egal... ein bisschen Steifigkeit schadet nicht!

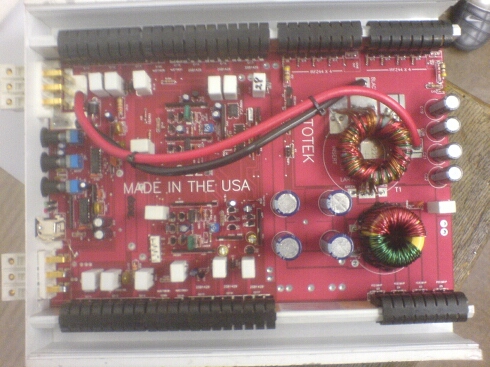

hier noch ein Bild vom Innenaufbau der größeren Mean Machine:

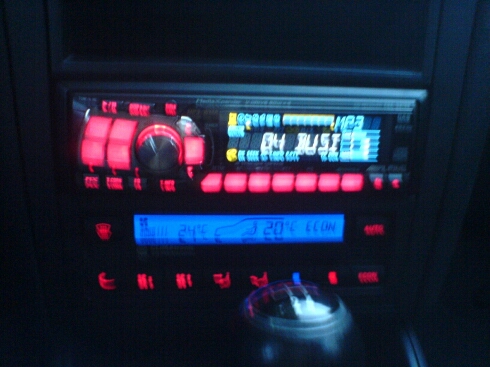

Hier noch ein (furchtbar schlechtes) Bild von der auf roter Beleuchtung umgebauten Headunit:


Und fast hätt ich's vergessen:
Eton RS Hochtöner in Fortissimo Alukapseln an der A-Säule montiert



Hier also das komplette Setup der Anlage

HU: Alpine CDA-9813R
FS: Eton A1 TMT + Eton RS Hochtöner + Eton RS Frequenzweichen @ Autotek Mean Machine 222
Sub: Focal 33k @ Autotek Mean Machine 99
Hawker SBS J40 Zusatzbatterie

Am Frontsystem hab ich gute 2x200 Watt. Damit geht schon gut Pegel und Dynamik. Am Bass sind's 500 (gebrückt an 4Ohm). Das reicht zum ein bisschen Wind wehen lassen im Auto, schließlich hat der Focal nen recht hohen Wirkungsgrad.

So, ich habe fertig
Grüße

Marc2801

eine kleine Ergänzung:
es sieht ja auf den Bildern so aus, als wäre der (nur) 2,5cm dicke Stahlring direkt auf den AGT draufgeschraubt + gespachtelt - ist aber nicht so.
Um den Ring näher an die TVK zu bringen und um ihn ein klein wenig auszurichten, wurden Holzstückchen druntergelegt und alles fett zugespachtelt:


Außerdem wurde noch spezieller Schaumstoff an den TVK angebracht um wirklich 100% sicherzugehen, dass kein Schall in die Türen entweichen kann:


So siehts dann mit montierter TVK aus:

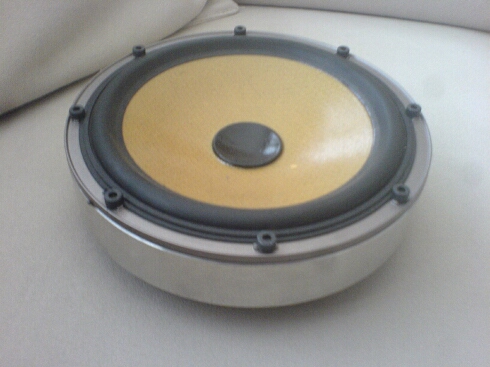

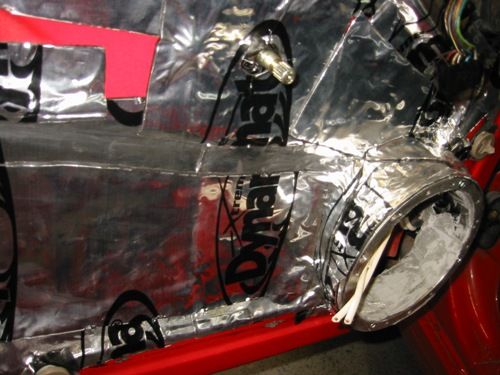

PS: so sah's damals im 3er Golf aus. Genauso massiv - trotzdem hab ich im 4er deutlich mehr Kick. Liegt wohl daran, dass der 4er allgemein um einiges steifer ist als der 3er

Soundjunk

Die Türpappen sind wesentlich besser im 4er als im 3er...

Fischmeister

@ marc
Wo hast du den Stahlring her?
Sonst sehr geiler Einbau.

Marc2801

hat mir ein Kollege gedreht... war eine recht günstige Angelegenheit

kevsonn

also bei mir sind es

front:3x Blaupunkt ,jede seite mit beleuchtung
rear: 1XBlaupunkt mit beleuchtung
Radio : Blaupunkt Las Vegas DVD 35
Kofferraum bis jetzt noch 4x Audiobahnwoffer 10"
2x Raveland Verstärker
2x powercaps
ungefähr nächste woche hinten gehäuse aus gfk und plexiglas mit 4xaudibahnwoofer 2xaudiobahn verstärker (vieleicht) 2xPowercaps
2xblaupunkt monitore in 10"
in der kopf stütze ist schon einer.

Angehängte Grafiken


Fischmeister

So,ich hab mal wieder ein bischen gesägt.Seht das als Idenngeber für eventuelle Bauvorhaben.Bin gerade dabei mir ein Gehäuse für meinen NeoV2 zu bau.Es soll an die linke Seite im Kofferraum.Aber so das man noch überall ran kommt.
Hab mal Pics vom Rohbau gemacht.


Das Gehäuse hat ein Nettovolumen von 24 Liter und eine Abstimmfrquenz von 39 Hz.
Material ist 19mm Spannplatte/roh.Das Gehäuse ist verleimt und geschraubt.

Soundjunk

Kannste mir mal erklären wo zu man 3 TMTs pro Türseite braucht???

Fischmeister

@kevsonn
Respekt vor dem Einbau.Sehr sehr geil.Aber bis auf das Radio sind die verbauten Sachen für mich unterste Schublade.

Marc2801

@Fischmeister:
Wird das ein Bassreflex-Gehäuse?
Bin gespannt wie's aussieht wenn's eingebaut ist.

@ kevsonn
mich würde mal sehr interessieren, wie die TMTs verbaut sind!

Soundjunk

@marc: ich gehe jede wette ein dass das ergebnis mit einem tmt wesentlich besser klingt als mit 3 allein schon wegen der laufzeit...wenn ich so viel geld überhätte dann würde ich eher noch nen seperaten mitteltöner einbauen...

Marc2801

Ich kenn Leute, die von 2 TMTs pro Seite wieder auf einen zurückgerüstet haben... u.a. wegen Phasenverschiebungen! Bei drei pro Seite ist das ja ganz extrem! Aber wenn's nur bumbum machen soll...
Hätte lieber anstatt 3 Blaupunkt Chassis einen gescheiten TMT gekauft und den gut verbaut... z.b. nen Eton, Hertz, Andiran Audio etc.

Fischmeister

Jo,ist ein Bassreflexgehäuse.Wenn man genau hinschaut,sieht man am Boden den Bassreflexkanal.
Hab gestern noch geschliffen und Anschluss eingebaut.Wird wohl aber erst nächtes Jahr fertig.
Haben heute Bescheid bekommen.Donnerstag gehts auf See in den Libanon.

Hilli

Hallöchen,
Habe seit gut 5 Wochen nen 4'er Golf und bin verdammt zufriedem damit.
Habe mir Gestern (Sonntag) das Sony CDX - GT 500 bei mediasale 24 bestellt.

Würde mal gerne eure Meinungen darüber hören...

Finde es vom Design her sehr geil, erstmal passt es mit den roten Tasten und den Blauen Display verdammt gut zum Armaturenbrett generell und Außerdem habe ich nur gutes von dem Radio gehört.

Passt es gut rein in den Golf 4, oder muss ich da irgendwas beachten, kenne mich da noch nicht so ganz aus.

Wie sieht´s aus mit den Boxen auf der Rückbank?

Und dieses Subwoofer-Ausgangs Dings...was kan ich damit anfangen?
