baddl

Hallo allerseits,

hoffe ihr könnt mir helfen! Stell mich vielleicht kurz einmal vor, mein richtiger Name ist Patrick, bin 21 Jahre und mein Golf 4 ist leider nur ein 1.4l mit 75PS und Bj. 98/99.
Ich bin etwas ratlos, vorweg ich hab so gesehen keine ernsthafte Erfahrung im Bereich Fahrzeugelektrik, also seit nicht allzu streng Wollte mir eine ZV mit Funkfernbedienung nachrüsten, da ich nicht mal ne ZV serienmäßig habe, ist zwar nur ein 3-Türer aber trotzdem.
Habe Probleme heraus zu finden, wo ich die einzelnen Kabel der ZV in den Stromkreislauf vom Wagen einbinden muss. Wollte nämlich einfach erst mal prüfen obs funktioniert, habe bis jetzt einen Stellmotor auf der Fahrerseite eingebaut und die Kabel verlegt. Achso habe keine elektr. verstellbaren Seitenspiegel und Fensterheber. Wenn ihr mir auch sagen könntet, wie ich die Blinker miteinbinden kann, wäre super. Also, dass es quasi ein blinken beim öffnen und schließen gibt.

Hänge ein paar Fotos an, hoffe die helfen weiter so dass ihr mir helfen könnt

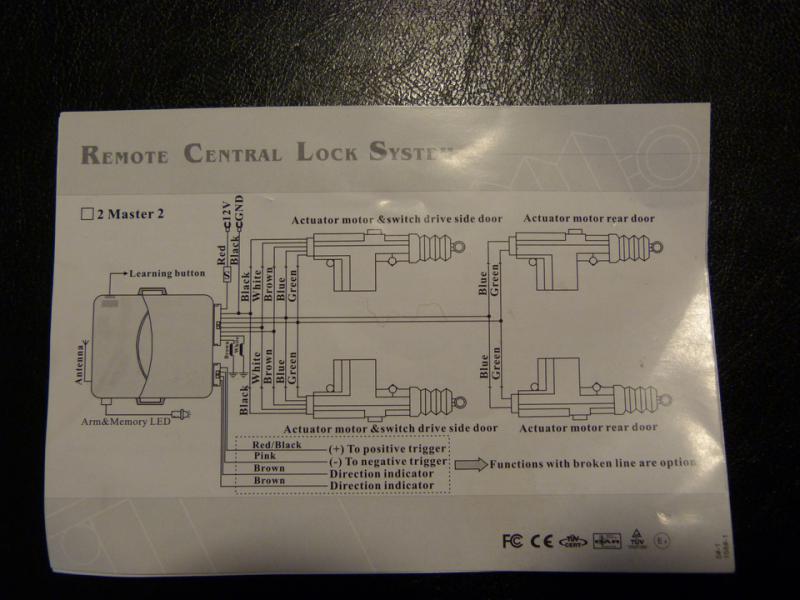

Achja die ZV ist von INCA PRO und Modell ist: VT-500A1 + B ; VT-500A2 + B oder VT-500A + BL

Falls noch irgendwelche Informationen fehlen lasst es mich wissen

baddl

Ich bräuchte wirklich dringend Hilfe!

Vollblah

Hab selbst die inca noch nie verbaut aber so müsste es richtig sein ->

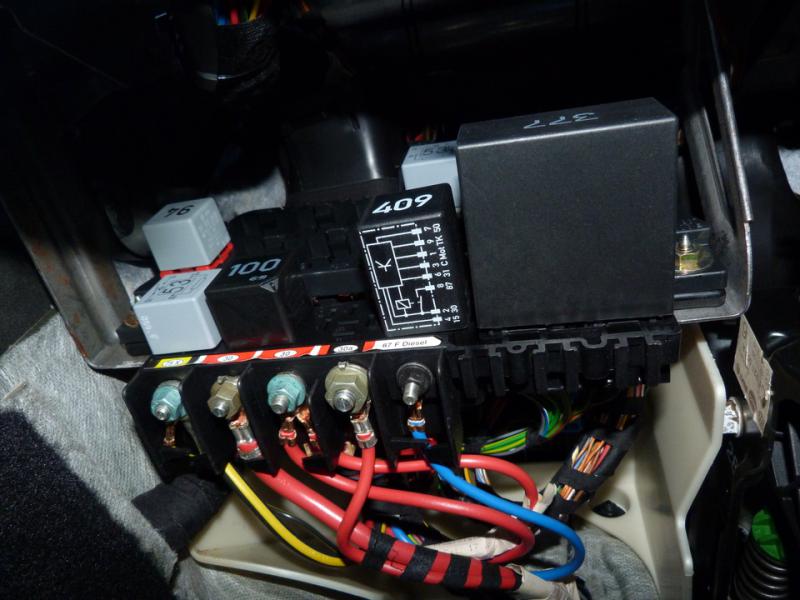

Rot = Klemme 30 Bild2 wo die Mutter ist

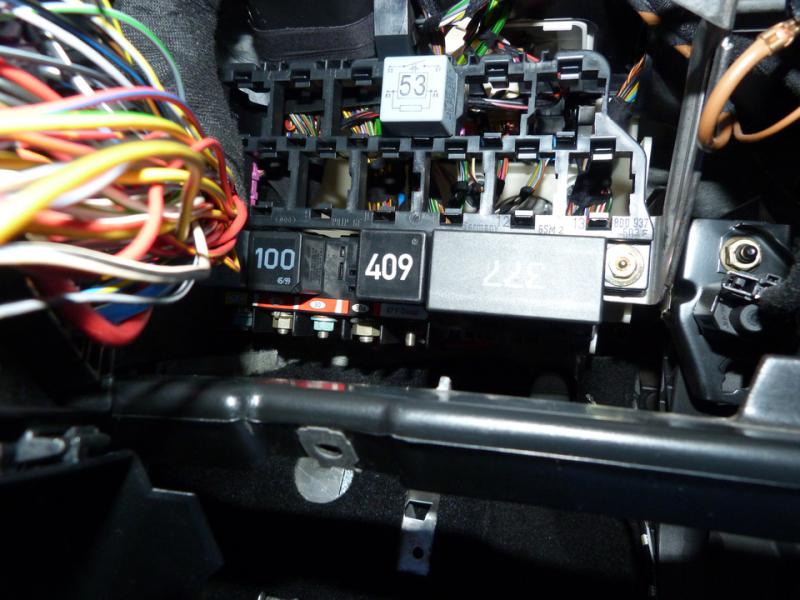

Schwarz = Masse Bild1 oben rechts wo das Braune Kabel drangeht

Rot/Schwarz = Pin 4 des 29-poligen Steckers am Tür-Steuergerät in der Fahrertür
Pink = Pin 24 des 29-poligen Steckers am Tür-Steuergerät in der Fahrertür
2 x Braun = schwarz/lila und schwarz/grün am Blinkerschalter

Bei Rot/Schwarz und Pink musste halt mal gucken. Vllt. auch andersherum

Maschinist

zu den stellmotoren musst du wohl deine käbel einzeln ziehen... da wird noch nix liegen also brauchst du auch nciht herauszufinden, wo du was mit anklemmen kannst auser die blinker. die blinker greifst du am leichtesten am kabelbaum hiter der abeckung beim haubenöffner ab.

schwarz weis und schwarzgrün

das mit dem 29pol stecker haut nur hin wenn du el. fensterheber hast!!!!!

http://www.golf4.de/elektronik-tacho...chruesten.html

baddl

Danke schon mal für die Antworten Kabel zu dem Stellmotor hab ich schon gezogen ist jetzt nur noch die Frage wie dann das Steuergerät an den Stromkreis vom Auto anschließe, aber danke für den Link, werd mich gleich mal daran versuchen Für weitere Tipps und Tricks bin ich natürlich offen

baddl

Achso und noch eine Frage!

Was ist mit den beiden Kabeln? Wo müssen die dran? Bezeichnet sind sie mit "brown" und "white" !

rick_89

2 braune Kabel sind für die Blinker. Die kannst Du unter den linken Schweller abgreifen und dann blinkt das Auto beim auf u zumachen.

1,8turbo

Die beiden Kabel sind nicht für Blinker, die sind für eine Innenver-oder entriegelung

rick_89

Dann sorry, wenn ich mich geirrt habe, es gibt aber noch 2 braune für die Blinker (war zumindest bei mir so) aber vll gibt es ja mehrere braune

1,8turbo

Ja bei der FFB schon aber bei dieser ZV anscheinend nicht.

baddl

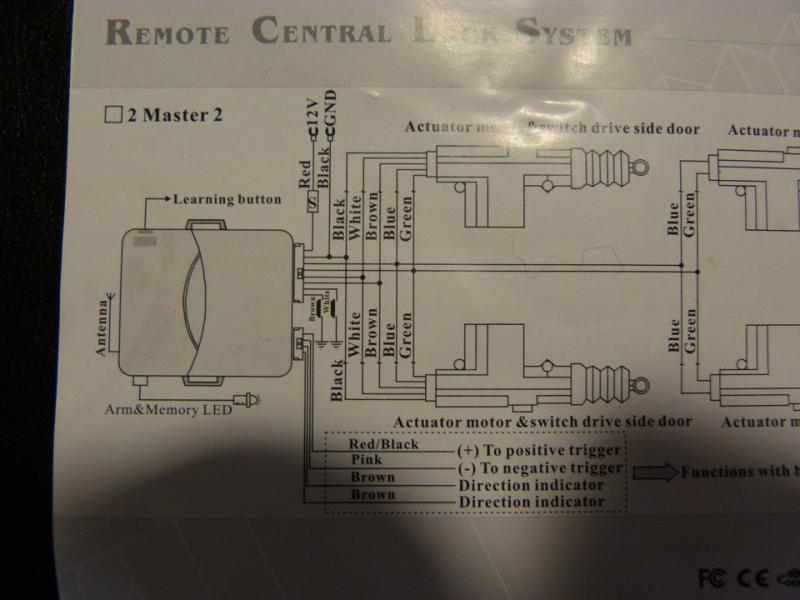

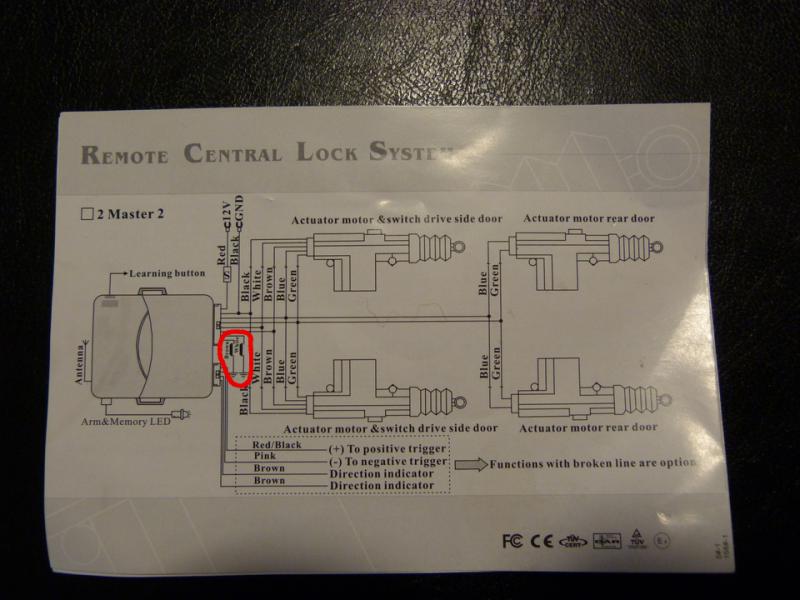

Doch doch das ist schon richtig mit den braunen Kabeln. Die sind aber an einem extra Stecker vom Steuergerät. Ist unten auf dem Bild meiner Meinung nach, das in dem gestrichelten Kästchen. Nur bin ich noch ratlos, was mit den Kabeln passieren soll die ich rot eingekreist habe und mit dem rot/schwarzen und pinken Kabel( auch in dem gestrichelten Kästchen abgebildet, bei den braunen Kabeln). Denn ich hab hinter der Abdeckung für die Motorhaubenöffnung nur einen Stecker mit 8Pins. Vielleicht hilft das ja weiter.

1,8turbo

Habe ich doch geschrieben für was das braune und weisse Kabel ist! Jo Blinker steht ja da unten Alle Kabel die an dem 2 kleinen Stecker sind müssen nicht angeschlossen werden, braun sind die Blinker, rot/schwarz und pink sind Zusatzkanal also z.b für nen Stellmotor in der Heckklappe oder Tankdeckel ect.

baddl

Oh richtig sry! Danke Vielleicht dumm die Frage aber wo muss ich die dann anschließen? Also das Braune und Weiße?

1,8turbo

garnicht, dazu benötigst du einen Taster. Wenn du eines der Kabel kurz auf Masse legst, öffnet oder schliesst die Zv

baddl

Also das mit der Elektrik hat sich nun mehr oder weniger erledigt. Wenn ich die Fernbedienung benutzen funktioniert der Stellmotor richtig. Bewegt sich hoch und runter für Öffnen und schließen aber irgendwas funktioniert jetzt nicht richtig. Ich kann per Hand logischerweise noch immer ver- und entriegeln. Allerdings lässt sich nur noch per Hand verriegeln, wenn ich vorher mit der FFB auch verriegelt habe, obwohl es nur mit FFB nicht schließt?!! Ganz komisch...Nachdem ich dann per Hand verriegelt habe, lässt sich die Türe auch mit FFB per Öffnentaste auch öffnen. Ich hoffe ihr versteht was ich meine.

baddl

Hat sich erledigt war nur in einer minimalen Fehlstellung montiert. Passt jetzt alles Schöne Sache so ne ZV

Danke euch herzlichst Jungs
