fyre

Hat bei der FFB schon jemand die Kofferraum Funktion angeschlossen? So wie ich das sehe wird da nur Masse geschaltet bzw. ein Minus Signal ausgegeben.

Kann ich das mit einem Relais oä. so umsetzen das im Endeffekt ein Plus-Signal rauskommt wenn man die Taste drückt?

Wollte das mit einem zusätzlichen Schalter im Innenraum koppeln.

1,8turbo

Klar geht das. Willst du die aufspringen lassen?

fyre

Ne, nur den Tankdeckel Motor betätigen der in der cleanen Klappe sitzt. Bin bei Elektronik nicht ganz so im Thema, vorallem wenns um Schaltpläne oä. geht.

Wollte bei mir einen Taster im Innenraum verbauen, das ist soweit kein Problem. dazu wollte ich dann zusätzlich die FFB mit einbeziehen, das diese ein Signal auf der blauen Leitung ausgibt, welches an ein Relais geht wo dann auch zum Motor durchgeschalten wird, nur da weiß ich nicht so recht wie ich das realisiere kann. Zudem das auch geschaltete Masse ist...


Eigentlich wollte ich einen Taster an der Kennzeichenmulde anbringen und dann über ein Wechslerrelais mit Signaleingang vom KSG steuern, aber an den Stecker vom KSG kommt man kaum ran und eine Pinbelegung von meinem hab ich auch nicht, deswegen fällt das flach.
Ich hatte auch im Schaltplan der FFB gesehen das auf dem grünen Kabel geschaltete Masse anliegt sobald das Auto geschlossen ist, ich bräuchte das aber genau andersrum, so das Signal anliegt wenn Auto geöffnet, so dass ich das als Signalleitung nehmen könnte.

fyre

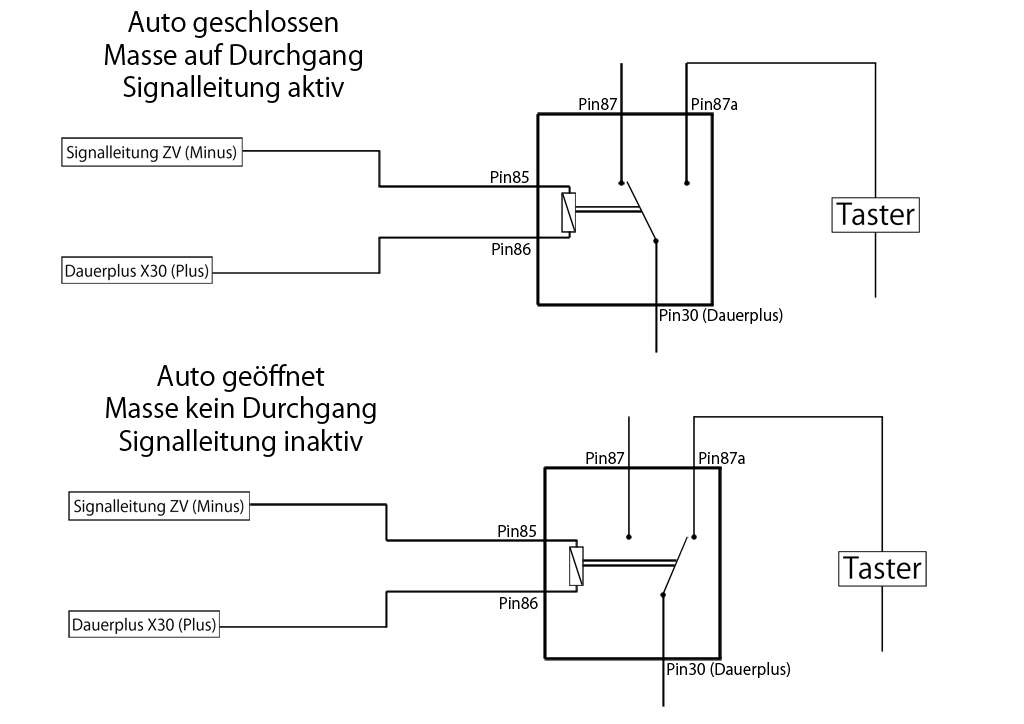

Hab mir das nochmal überlegt, selbst das könnte man doch mit einem Wechslerrelais steuern oder? Da das Ding 2 Ausgänge hat, geh ich halt an den anderen. Hier mal ein Schaltplan, kann mir bitte jemand sagen ob das funktioniert so? Der Taster darf sozusagen nur funktionieren, wenn das Auto aufgesperrt ist.

Bild:

1,8turbo

Welche Signalleitung der Zv willst du dann nehmen?

fyre

Die Grüne Leitung, da steht in dem Schaltplan das bei geschlossenem Auto Masse da ist, bei geöffnetem Auto keine Masse. im Mode A.

Also die von ebay, die du auch hast, hier:http://carmedia.pl/ebay/me2_de.pdf

1,8turbo

Ahh ok, ja das könnte so klappen. Dein relais wird dann nur die ganze Zeit minimal strom ziehen. Ich würde mal schauen ob du nicht ein Microschalter vom Türdchloss nehmen kannst

fyre

Wenns nicht anders geht werd ich wohl damit leben müssen.

Zum Türschloss findet man ja wieder kaum Pinbelegung, nur das hier:
1: li/ge, Stellmotor
2: bl/ge, Stellmotor
3: gr/ge, Kontaktschalter
4: ge/bl, Kontaktschalter Schlüssel
5: gn/ge, Kontaktschalter
6: gn/ro, Kontaktschalter Schlüssel
7: br/bl, Masse
8: br/ws, Türkontaktschalter (Tür Auf/Zu?)


Nur damit komm ich nicht viel weiter, ich seh da keinen PIN der angibt ob Auto offen oder nicht, sondern nur Tür mechanisch geöffnet.

1,8turbo

Das müsstest du messen

fyre

Jo, wird mir nichts anderes übrig bleiben...

fyre

1,8turbo hast du zuällig noch den Schaltplan der ZV (OEM-Look) von ebay? Der Link ist leider nichtmehr erreichbar...

1,8turbo

Die gibt es leider nicht mehr
