pinbelegung der stecker der rückleuchten

BB-233 · 15.06.2009, 09:31

hey,

hat jemand die pinbelegung der stecker der rückleuchten?

will widerstände einsetzen, aber das licht geht immer, obwohl ich schwarzes und bremslichtkabel (rot/schwarz) vom stecker gezogen hab^^

tobmaster1985 · 16.06.2009, 09:41

grau/rot bzw. grauch/schwarz ist standlicht
rot/schwarz ist bremslicht
schwarz/weiß bzw. schwarz/grün ist blinker
grau/weiß ist Nebelschlussleuchte
schwarz/blau ist Rückfahrlicht
und braun ist natürlich Masse

wo willst du denn widerstände einbauen?

BB-233 · 16.06.2009, 09:45

Zitat:

Zitat von tobmaster1985

grau/rot bzw. grauch/schwarz ist standlicht
rot/schwarz ist bremslicht
schwarz/weiß bzw. schwarz/grün ist blinker
grau/weiß ist Nebelschlussleuchte
schwarz/blau ist Rückfahrlicht
und braun ist natürlich Masse

wo willst du denn widerstände einbauen?

im forum wird immer gesagt, beim bremslicht müsst en widerstand rein (oder net?)

jedenfalls leuchten die rüllis, also der fehler (brems leds glimmen mit), wenn ich vom stecker der rückleuchten (inpro) das rot/schwarze kabel und das schwarze kabel (glaub masse) ziehe

tobmaster1985 · 16.06.2009, 10:31

achso, LED-Rückleuchten.. joa, dann muss da'n widerstand ran, damit die leuchtenerkennung im MSG noch eine Glühbrine erkennt

BB-233 · 16.06.2009, 10:32

ja wo muss der rein??? habs gestern morgen mit nem kumpel probiert, erst widerstand dazwischen, nix, dann die kabel vom stecker rausgezogen (schwarz/rot und schwarz) und es glimmte immernoch

wir wissen nicht wo wir ansetzen sollen...

tobmaster1985 · 16.06.2009, 10:39

wieso schwarz?? braun ist masse an dem stecker

Widerstand muss parallel zu den LEDs.. also an Bremslicht und Masse

BB-233 · 16.06.2009, 10:45

Zitat:

Zitat von tobmaster1985

wieso schwarz?? braun ist masse an dem stecker

Widerstand muss parallel zu den LEDs.. also an Bremslicht und Masse

glaub hatten wirs schon... komisch...

am stecker der rückleuchten gibts kein braun^^ wenn dann nur am steckergehäuse von vw... ich mach mal bild, 2 minuten dauerts^^

BB-233 · 16.06.2009, 10:54

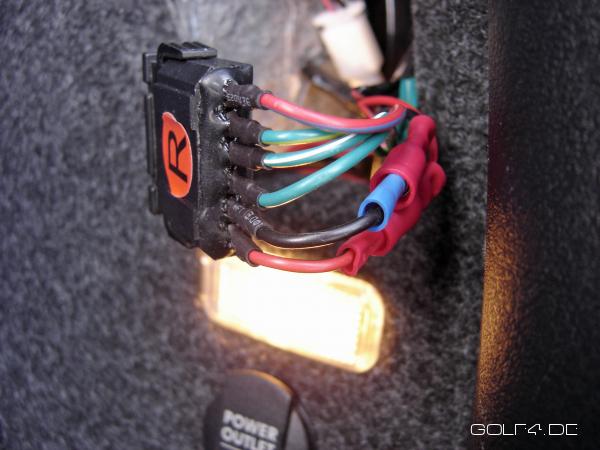

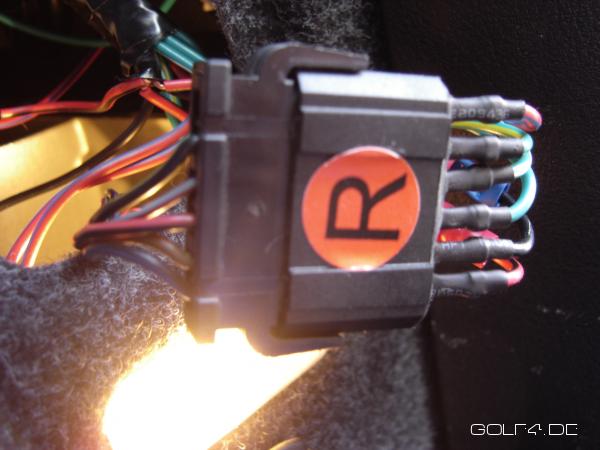

Hier die Pics dazu, auf dem einen sieht man ja, dass wir an masse und bremslicht schon widerstand hatten, aber, äähhh, des funtzte net!??

tobmaster1985 · 16.06.2009, 11:02

ähm, ihr wart nicht am bremslicht

bremslicht ist rot/schwarz (3. pin von unten aus) nicht schwarz/blau (pin ganz unten)

Edit: was'n das da für'n gebastel hinter der klappe?

BB-233 · 16.06.2009, 11:13

oouuukeeyyy, wir hamm uns glaub nur den stecker der rüllis angeschaut

probieren wir mal die tage, dann bericht ich wieder!

zu deinem edit, da is kein gebastel, an den led rüllis sind warum auch immer 4 versch. stecker dran

passt ja doch immer nur einer...

BB-233 · 16.06.2009, 12:05

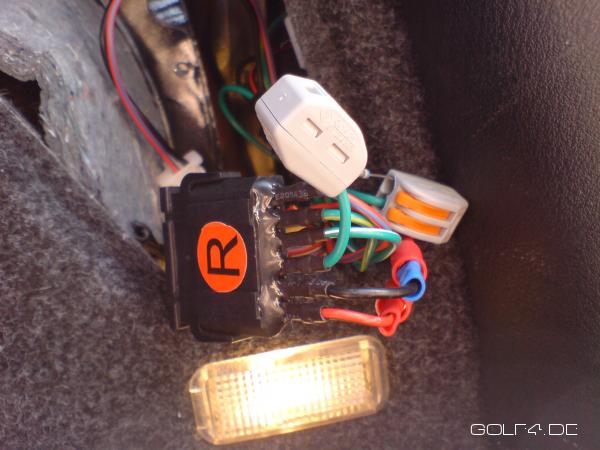

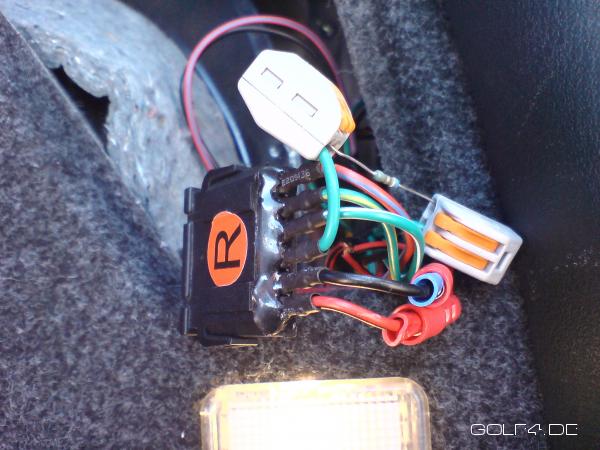

so, mein kollege hatte schnell zeit in der mittagspause, haben eben folgendes versucht (nur rechts), funtzte net, warum? weil was fehlt? weil auf beiden seiten sein muss?

BB-233 · 17.06.2009, 09:22

kann mir jemand die lösung sagen??

BB-233 · 17.06.2009, 17:41

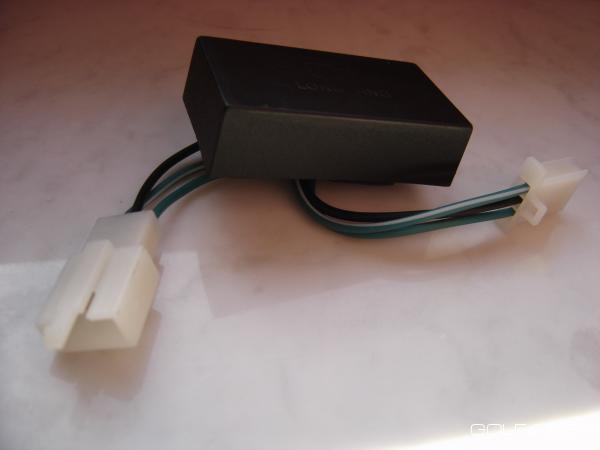

ich weis doppelpost... aber hab heut von in.pro diesen adapter/widerstand bekommen, es reicht laut email service an einer rückleuchte... wer kann mir helfen wo ich da ran muss?

tobmaster1985 · 25.06.2009, 16:30

glaube kaum, dass dieser kleine widerstand 21W verträgt.. außerdem sieht's so aus als hättet ihr den in reihe zu den rückleuchten anstatt parallel dazu angeklemmt...

BB-233 · 25.06.2009, 16:35

Zitat:

Zitat von tobmaster1985

glaube kaum, dass dieser kleine widerstand 21W verträgt.. außerdem sieht's so aus als hättet ihr den in reihe zu den rückleuchten anstatt parallel dazu angeklemmt...

hat sich erledigt

Altayboy · 16.12.2011, 17:39

Wie habt ihr das jetzt angeschlossen ?? den wiederstand?
