didgeridoo

Wenn du dir diese SMDs in den Tacho als Beleuchtung der Ziffernblätter einbaust, wirst du blind.

Nimm doch einfach die hier:
LW T673 - OSRAM TOPLED, 224 mcd, weiß bei reichelt elektronik
Das sind OSRAM LW T673.
Die sind perfekt geeignet.
Typische Farbtemperatur weiß: 5600 K

neofox

Kann dem nur zustimmen, hab auch die Osram von Reichelt. Sind mehr als ausreichend hell!
Hier Fotos von Tacho und Klima mit den Osram's

Angehängte Grafiken


.:Phil R:.

Ist das ein BMW?

DeadTraaX

Danke, aber warum schreibt dann jeder man benötigt die PLCC2?

GolfFear

Das Mal n Bild für zwischendurch...

didgeridoo

Wie sehen die invertierten Displays bei Tag aus? Mach mal Foto

GolfFear

öhm, gute frage
ich lasse mir mal ein foto zukommen
KI ist so codiert das bei zündung die display's direkt leuchten (macht bei invert. auch sinn find ich)

didgeridoo

Da hier seitenlang nur Gelaber kommt, dies aber eigentlich ein Bilder Thread sein soll,
gibts jetzt nochmal zwei Fotos von meinem Tacho:

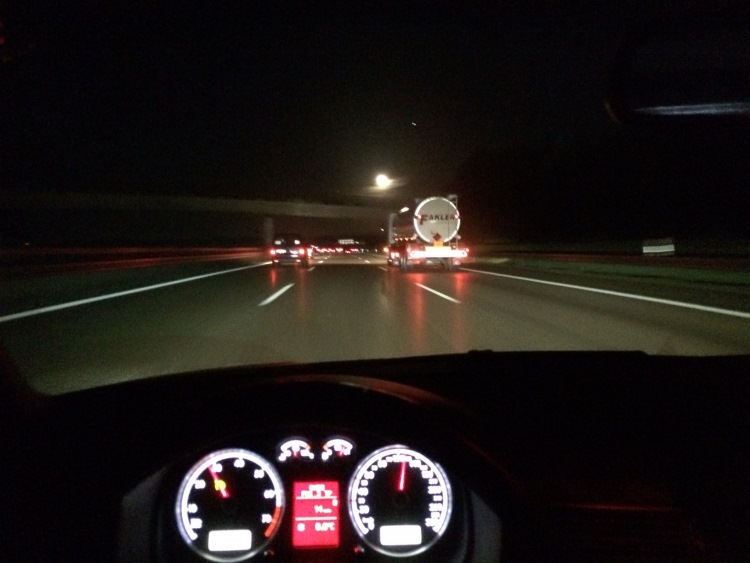

Heute früh bei Vollmond:


Gestern, als die SLP mal wieder kein Bock auf Blasen hatte


EDIT:
.. und weil's so schön ist: Hier noch ein Video:

BoobFrog

Mal eine doofe frage, kann man wenn ja wie die Highline MFA komplett auf weiß umlöten?
Ich weiß im oberen Teil sind Duo LED's drin.
Wenn ich jetzt einfarbige weiße dort einlöte und die 2 Kanäle zu einem brücke sollte es doch immer weiß leuchten oder?

Kann mir jemand sagen welche Widerstände ich beim MFA anpassen muss und auf welchen Wert?

Danke schon mal.

GolfFear

KI öffnen, schauen, messen, neue led's anschauen und den entsprechenden wiederstand nutzen.

Es wird aber scheiße aussehen

BoobFrog

Aber kann ich denn die Duo (rot/gelben) einfach gegen weiße Tauschen durch brücken der 2 + & - Leitungen?, vorrausgesetzt Widerstand passt?

didgeridoo

Sollte funktionieren; warum auch nicht; aber...

BoobFrog

Wieso wird es scheiße aussehen?

BoobFrog

Habe leider beim Highline MFA es noch nicht gesehen bzw. noch keine Bilder dazu. :-/

Beim Middleline sah es ok aus.

didgeridoo

Das Display selbst hat einen Farb-Stich.
Wenn du da weiße LEDs dahinter lötest, dann wird das Display trotzdem nicht weiß leuchten, sondern vielleicht rosa, bläulich oder gelb-bräunlich.

Das würde zusammen mit einer weißen Skalen-Beleuchtung ziemlich bescheiden aussehen..

Ich versteh' auch nicht wieso man die MFA Beleuchtung überhaupt ändern möchte
passt doch wunderbar zur restlichen Golf IV Armaturen-Beleuchtung

Hier ein Beispiel Bild mit weißer MFA:

BoobFrog

Ok, das kann ich verstehen.
Nur mache das für einen Kollegen und der will das da weiße LEDs rein kommen
Deshalb noch mal die Frage, wie kann ich die Duo LEDs am besten ersetzten ohne das es Probleme gibt?
Die gelbe zuleitung tot legen und nur die rote auflöten? Oder geht die rote Beleuchtung aus bei einer Warnung, sodass ich die beiden brücken muss?

MfG

didgeridoo

Kann ich Dir nicht genau sagen, wann nu welche Beleuchtungsfarbe an oder aus geht.

Wie wärs, wenn du einfach die Spannung auf der Platine nachmisst, bei gelber/roter Anzeige?
Falls die Spannung gleich sein sollte, oder der Spannungsunterschied vernachlässigbar ist, kannst du die weißen LEDs einfach gebrückt drauf löten.
Also so, dass es in beiden Modi (gelb/rot) jeweils weiß leuchtet.

Du kannst das natürlich auch einfach so machen, ohne vorher nachzumessen.
Aber ICH persönlich hätte da Angst, dass ich mir einen Controller o.Ä. frittiere

EDIT: Wenn dich die Frage quält, ob und wann die rote Beleuchtung aus geht, wenn eine gelbe Warnmeldung aufleuchtet - hilft auch nur eins: Tacho auf und rein kucken

BoobFrog

Danke für deine Antwort, hatte es gestern schon raus gefunden. Es leuchtet immer nur eine Farbe.
Habe den Tacho bei mir schon zerflückt liegen. Musste mir nur eine 12V Versorgung organisieren.

Spannung werde ich heute mal nachmessen.

Werde vom Endergebnis euch aber auch ein Foto machen.

didgeridoo

Gut, gut

Falls beide Spannungszustände (rot/gelb) dann mit den neuen, weißen LEDs kompatibel sind (ich schätze 3 bis maximal 4,5 Volt), kannst du diese einfach gebrückt drauf löten; sprich die beiden Leitungen für rot/gelb zusammen anlöten.

BoobFrog

Bei Rot liegt an jeder LED 1,88V und bei Gelb 2V an.

Gibt es einen Plan wo man raus erkennen kann welcher Widerstand für welche LED bzw. LED-Kette ist?

MfG
