Oberer Federteller KW Gewinde

4erExklusiv · 29.05.2011, 11:32

Hi Leute,

vielleicht kann mir ja gerade mal jemand weiter helfen.
Ich bräuchte mal ein Foto vom oberen Federteller eines Golf 4 Gewindefahrwerkes und den Lochdurchmesser.

Habe das Basic V2 drin, kann halt nur nicht nachmessen, da eingebaut.

Wäre supi, wenn da jemand kurzfristig weiter helfen kann.

Gruß

Bone1 · 29.05.2011, 11:39

hast du schon Kunststoffringe oder noch keine?
es gibt 2 verschiedene.
Der Kolbendurchmesser war mal 20mm und ist mit der Inox Einführung auf 22mm gewachsen.

4erExklusiv · 29.05.2011, 11:43

Nein ich habe noch die alte Variante, also keine Kunststoffteile.
Dass meine Kolbenstange 20mm Durchmesser hat das weiß ich, aber deswegen muss ja das Loch vom Federteller nicht auch 20mm haben,oder?!

Asco · 29.05.2011, 12:05

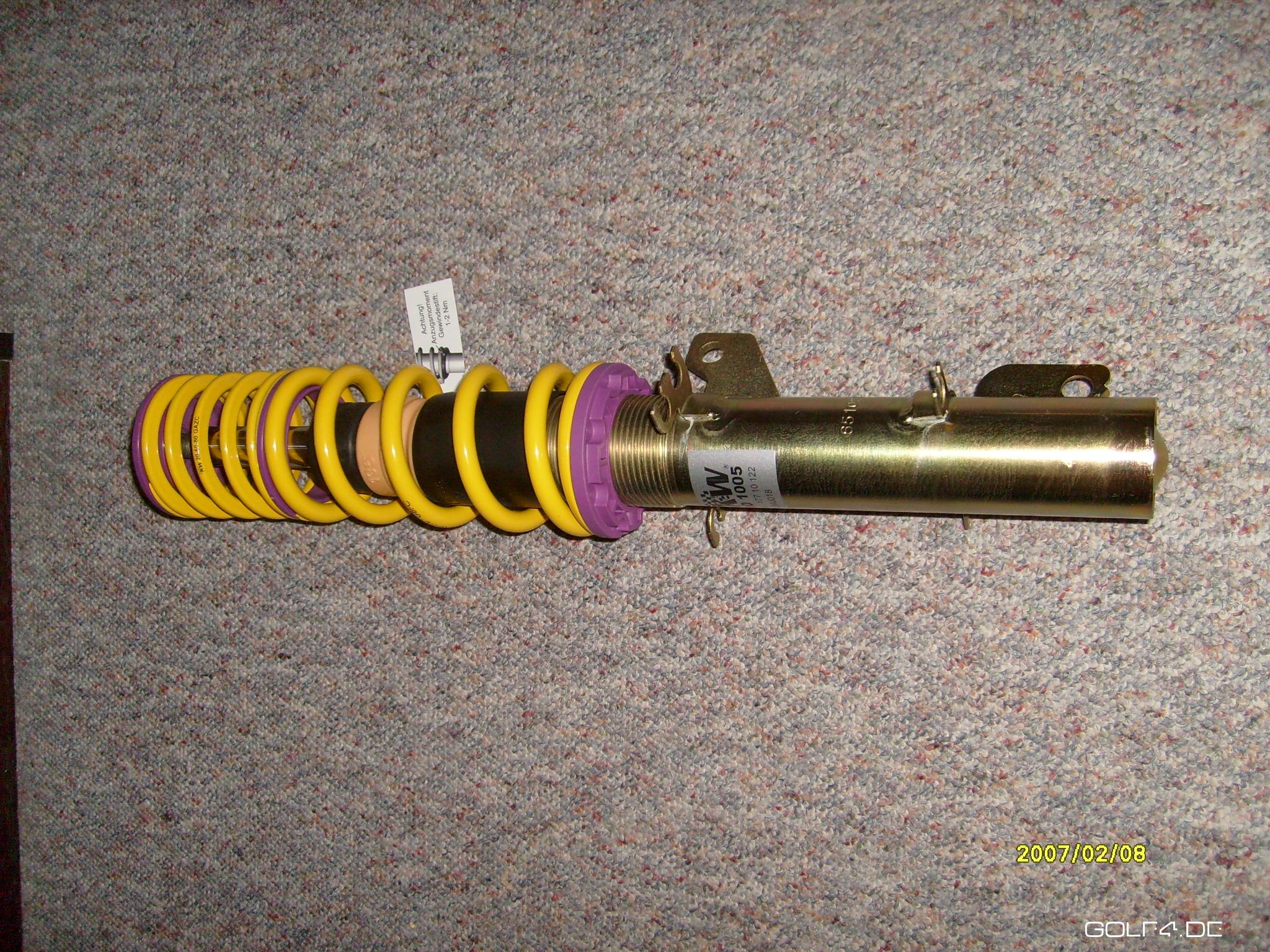

Sowas ??
http://www.golf4.de/bilderupload/i/o...1234380271.JPG

4erExklusiv · 29.05.2011, 12:06

Das ist ja schon das Inox Line, aber den Federteller und das Maß erkennt man da ja auch nicht auf dem Foto...

Asco · 29.05.2011, 12:10

Nein, is Basic

Aber ich habe grad das Gutachten zur Hand, deshalb ja die Frage, und da steht:
Federteller
Durchmesser max 80mm
Durchmesser MIn 52mm
Durchmesser Auflage 61mm
Höhe 13,5mm

Ich denke das ist was du suchst ?

4erExklusiv · 29.05.2011, 12:12

Du redest die ganze Zeit vom unteren Federteller...

Ich brauche das Maß für den oberen!!!

Asco · 29.05.2011, 12:16

verrutscht..: 80; 20/22; 61; 23...

4erExklusiv · 29.05.2011, 12:21

Ja das sind die Maße, die im Gutachten stehen. Hat das auch mal jemand nachgemessen?
Die Maße habe ich ja auch im Gutachten stehen...

Würde gerne mal jemanden haben, der den Federteller in die Hand nimmt und misst!

Bone1 · 29.05.2011, 14:30

ich mach mal schnell nen Foto, dann darfst du sagen was du brauchst.

Für was ist die Information überhaupt nötig?

Tante Edit:

Also hier mal ein Paar Fotos der Entwicklung:

Konisch ist es der alte.
Den gibts mit 2 Innendurchmesser.
entweder 20mm oder 22mm.

Der Schwarze ist von Weitec den gabs von KW aber auch. Der ist aus Kunststoff und somit leichter. Maßlich ist er gleich außer Durchmesser oben außen.
Hoch sind die beiden jeweils 34mm.
Durchmesser hat der aus KT für die Kolbenstange 22mm.

Der flache ist der von der Inoxx Line.
Hoch ist er 25mm und Innendurchmesser Kolbenstange ist 22mm.

Federaufnahme Durchmesser ist bei 64mm siehe Fotos

Hoff das ist das was du brauchst...

4erExklusiv · 29.05.2011, 15:00

Ich brauche nur den Lochdurchmesser...
Habe mir andere Federteller bestellt und will dafür noch eine Führung bauen.

Bone1 · 29.05.2011, 15:10

Bei bei dir dann 22 oder 20mm sein.
wie gesagt in der Form gabs beides. Wenn dein Kolbendurchmesser 20 ist dann hast du auch 20.
Wenn du nen 22mm hättest wärs aber auch nicht sonderlich schlimm. Die Kolbenstange hat dann eben mehr Spiel...

4erExklusiv · 29.05.2011, 15:19

Ich danke dir vielmals...
