Zusatz Funkfernbedienung

Z_Golf_Z · 20.08.2008, 02:31

Hallo
besitze nen Golf 2000 er Baujahr mit ZV und serien FFB, nun hab ich mir ne Zubehör Alarmanlage zugelegt die hat ebenfalls eine FFB. Jetzt gibt es die Möglichkeit das Auto per FFB der Alarmanlage auf und zu zuschließen, laut Anleitung der Alarmanlage.

Nach welchem Prinzip muss ich das anchließen und welche Kabel muss ich anzapfen um das Signal zu geben. Hab da schon was gelesen, dass man unten an der linken A-Säule ein Gelb/Grünes und ein Gelb/Blaues Kabel nehmen muss.

Werde versuchen die Bedienungsanleitung der Alarmanlage zu scannen um es euch besser darstellen zu können.

Danke erstmal ....

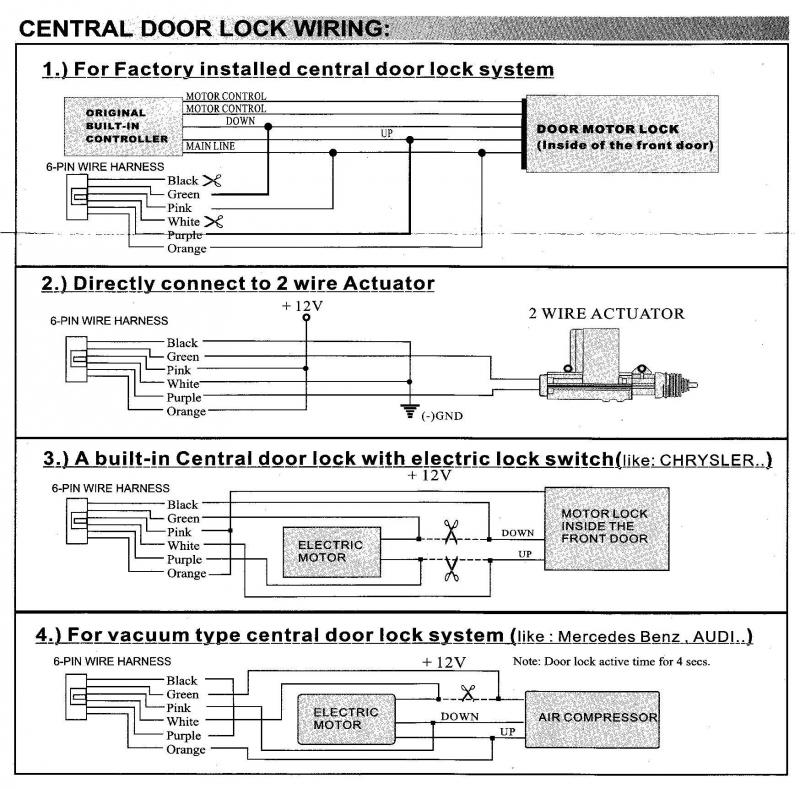

Hier das Bild ... welche methode muss ich anwenden um an mein Ziel zu kommen, wäre nett wenn ihr mir dann auch sagt wo ich welches Kabel am auto finde

tobmaster1985 · 20.08.2008, 08:17

Angeklemmt wird das ganze in der Fahrertür..

An Pin 4, 10 und 24 vom Türsteuergerät..

Pin 10 ist Masse (braunes Kabel), da kommt das rosane und das orangene deiner FFB dran

Pin 4 ist öffnen (gelb/grün), lila der FFB

Pin 24 ist schließen (grün/rot), grün der FFB

Wenn genau das Gegenteil passiert, dann lila und grün tauschen..

Z_Golf_Z · 21.08.2008, 00:48

danke erstamal, werd das gleich morgen testen ... werd von meinem erfolg berichten

Z_Golf_Z · 24.08.2008, 05:02

so hab es jetzt so gemacht wie beschrieben, funktioniert wie geschmiert ... respekt jungs ihr bringt so einiges auf den punkt

danke danke
