232 auf 256 bremse - beläge zu klein?

20.04.2013, 12:35

Hallo Leute,

hab grad meine Bremse hinten auf 256mm umgebaut.
Jetzt stell ich mir die Frage wieso die Bremsbeläge nicht die komplette Bremsscheibe abdecken? Bremsbeläge sind von ATE und für die 256mm Bremsscheibe hinten

Hat jemand eine Idee was hier fasch sein könnte?
s.h Foto

mfg daniel

ChrisselSchissel · 20.04.2013, 12:37

Passt doch so?

20.04.2013, 12:39

Ist hier aussen an der bremsscheibe dann so viel "frei"?

ChrisselSchissel · 20.04.2013, 12:40

Sieht bei mir genauso aus..

20.04.2013, 14:11

Wobei man sich natürlich fragen sollte, welchen Sinn es hat, wenn der Bremsbelag soweit innen liegt. Gehen wird es, klar, aber wieviel Platz ist da an der Seite? 10mm? Dann entspricht die Bremswirkung der einer 256 - 2x10mm, also 236mm Bremsscheibe mit außen liegenden Belägen... Ist ja net so doll.

VW-Mech · 20.04.2013, 14:17

Was wurde den verbaut? Basis war 232er HA Bremse ?

Scheibe 256 x 22mm is Klar!

Sattelhalter ? Jubi ? V6 / S3 ?

Beläge ... ?

Für mich sieht es komsich aus?

P.atty · 20.04.2013, 14:34

Da ist aber definitiv was verkehrt!
Ist der Sattelhalter nicht auch ein Bisschen dicht an der Scheibe?

Micha_Polo · 20.04.2013, 14:45

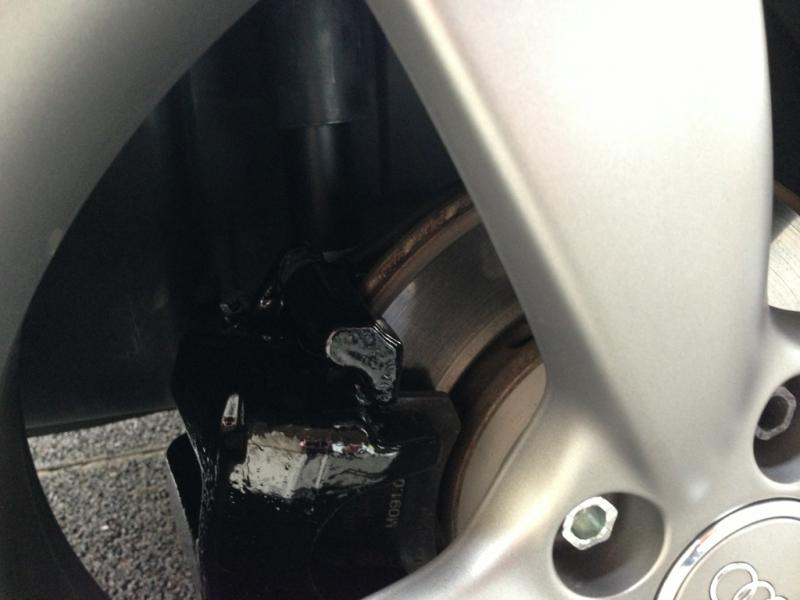

Das paßt so nicht! Die Scheibe sitzt auch viel zu nah am Halter, wenn das Bild im montierten Zustand entstanden ist. Normalerweise sehen gebrauchte Scheiben so aus:

EnglischGolf · 20.04.2013, 14:46

Ist der Sattelhalter schon fest geschraubt?

20.04.2013, 15:32

sattel und halter stammen aus einem v6
adapter platte von epi...
längere schrauben
Zimmermann Bremsscheibe 256/22
Ate Beläge 13.0460-2886.2

was ich vorher festgestellt hab ist, die alten beläge der 232mm bremse sind so groß wie die neuen?? Nummer der Beläge passt aber laut händler/inet.

cl4w · 20.04.2013, 15:37

Habe ich auch so.

VW-Mech · 20.04.2013, 17:08

Der Rand auf der Scheibe ist zu groß,... war eben extra an einem S3 nachsehen... da sind nur paar (2-3) mm Rand...

Greetz

20.04.2013, 18:44

Aber welche Bremsbeläge sind es dann?
Egal zu welcher Schlüsselnummer: s3 8l, golf jubi oder r32.
kommen die oben genannte Ate Beläge

www.der-bora.de · 20.04.2013, 18:47

232er und 256er ha bremse haben die gleichen beläge
dies wäre die richtige ate nr 13.0460-2820.2 habe ich auf lager da

Micha_Polo · 20.04.2013, 18:53

Rein vom optischen (im Bereich des Halters) her sollten die Beläge richtig sein. Sonst passen die Beläge normalerweise von der kleinen auf die große Bremse.
Kennst du den Abstand vom Anschraubpunkt-Achse bis Anschraubpunkt Sattel? Das sollten normalweise 65mm sein. Bei dir hängt der Halter, wie bereits gesagt, irgendwie recht weit auf der Scheibe.

20.04.2013, 20:09

Den Abstand werd ich morgen mal messen

danke für die vielen infos!

CrossxD · 27.07.2019, 11:28

Hi, gabs hier dann noch weitere Informationen? sieht bei mir genau so eng aus und habe das gleiche Problem mit den Belägen!
Liebe Grüße

Bennsen90 · 27.07.2019, 20:51

Falsche Beläge wird wohl der Grund sein. Hier meine 256er mit ATE belägen, passt ganz genau so wie es sein soll.
Die Grundlegenden Abmessungen der 232 und 256er Beläge was Breite und Höhe angeht sind wohl gleich, die 256er haben dann aber wohl die Auflagefläche für den Belag am Träger auf einer anderen Höhe. Dadurch wirds mit 232er Belägen Innen Eng und Außen fehlts. Anders kann ich mir die alten Bilder weiter oben nicht erklären. TN bei VW sind ja auch unterschiedlich.

EDIT:

Bestellt habe ich diese hier:

https://www.kfzteile24.de/artikelsuc...Type=universal

didgeridoo · 27.07.2019, 21:53

@Bennsen90
Du hast Die Jubi Bremssattelhalter an der Hinterachse. Deswegen passt das bei Dir so schön

CrossxD hat aber 4-Motion Bremssattelhalter mit Epytec Distanz montiert.
Deswegen die scheinbar zu kleinen Bremsbeläge.
Ich hab das [hier] schon entsprechend kommentiert. Ist normal und unbedenklich.

EDIT: Der Kollege "turbo gti", der diesen Thread eröffnet hat, hat anscheinend ebenfalls 4-Motion Sattelhalter mit Adapter. Siehe Foto in Beitrag #1.

Bennsen90 · 27.07.2019, 22:04

Aha, gut zu wissen :-D 4M Bremsbeläge hat auch übrigens noch mal ne eigene Endung was die Teilenummer angeht.
Ich schau mir das nächste Woche mal an, hab noch ne 4M Bremse da mit den Belägen aus dem Fahrzeug. Und iwo sind auch noch meine 232er Beläge ^^ Vielleicht findet sich da ja auch etwas dass "passt"
