Standard Golf 4 mit werks soundsystem / welchen radioadapter???

moin bin total überfragt!!!
ich will mein kennwood kdc 6047u in meinn golf 4 einbauen!!
5türer falls relevant!!

hab das soundsystem ab werk sammt cd wechsler und eq in der mittelkonsole
ist ja das nokia soundsystem oder? woran erkenn ich das am besten?

und welchen radioadapter brauch ich genau dafür das ich alle boxen anspielen kann? gibt da zich verschiedene und daher bin ich verwirrt!


Hosh204 ist offline

Mit Zitat antworten
Alt 29.12.2011, 20:56      Direktlink zum Beitrag - 2 Zum Anfang der Seite springen
Neuer Benutzer

Registriert seit: 23.03.2010
Golf 4 V6K
HX DM 2311
Verbrauch: das was er braucht
Motor: 2.8 AQP 150KW/204PS 05/99 - 05/00
Beiträge: 29
Abgegebene Danke: 1
Erhielt 1 Danke für 1 Beitrag

-Retzek- eine Nachricht über ICQ schicken
Standard

Das Problem habe ich auch will auch ein anderes Radio einbauen und habe auch das Werks System drin wo ich am Radio einen 20poligen Stecker habe aber im neuen Radio bloß ein 8 poligen Stecker. Habe aber kein Adapter gefunden und wollte dann jetzt in naher Zukunft die ganzen Boxen neu verkabeln damit das entlich passt und läuft.
-Retzek- ist offline

Mit Zitat antworten
Alt 29.12.2011, 21:30      Direktlink zum Beitrag - 3 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von deepbluegolf

Registriert seit: 07.07.2011
VW GOLF IV TDI >200 PS
Verbrauch: 5 - 8 Liter
Motor: 1.9 CL ARL 110KW/150PS 09/00 -
Beiträge: 537
Abgegebene Danke: 36
Erhielt 26 Danke für 20 Beiträge

Standard

Hi

Hatte auch das selbe Problem, musst diesen Adapter hier benutzen ein 20 Poligen Mini Iso auf Chinch, aber am besten abgewinkelte das auch alles noch in Schacht passt hinten.

Dietz 20-pol.MINI-ISO Stecker ->4 Cinchstecker (17023) ISO-Cinch-Stecker: Auto-Hifi-Zubehr Preisvergleich - Preise bei idealo.at

Dann noch nen Adapter für Phantomeinspeisung, dessen Kabel und das (ich glaube Blau is es) vom Nokia Verstärker musst an Plus mit dranhängen und dann sollte jedes Austauschradio laufen mit der DSP Einheit, also bei mir gehts.

Mfg
deepbluegolf ist offline

Mit Zitat antworten
Alt 29.12.2011, 22:22      Direktlink zum Beitrag - 4 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von enterthemainfloor

Registriert seit: 04.08.2009
Golf 4 GTI
Ort: NRW
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 290
Abgegebene Danke: 3
Erhielt 5 Danke für 5 Beiträge

Standard

Äh ich meine mich zu erinnern, dass das Radio aber min. 5V Ausgänge haben muss. 2,5V (alte Radios) reicht angeblich nicht. Dann aber mit den pre-out Cinch direkt an die Endstufe.
Geh zum Hifi Dealer deines Vertrauens und sag ihm er soll die Cinchausgänge an die Endstufe zwirbeln. Hab ich auch so gemacht. Der hat auch einen besseren Lötkolben und Schrumpfschläuche. Ich hab mit allen Kabeln, ohne Antennenverstärker so um die 25 Eus bezahlt. Ausserdem hast du gleich nen Ansprechpartner.

Du hast doch eine Endstufe im Kofferaum?

Geändert von enterthemainfloor (29.12.2011 um 22:33 Uhr)
enterthemainfloor ist offline

Mit Zitat antworten

Werbung


Alt 31.12.2011, 12:32      Direktlink zum Beitrag - 5 Zum Anfang der Seite springen
Erfahrener Benutzer

Registriert seit: 27.09.2011
Beiträge: 772
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 17 Danke für 15 Beiträge

Standard

ich weiß das hinten links der cd wechsler ist^^
ist dort auch die endstufe oder wo finde ich die?
Hosh204 ist offline

Mit Zitat antworten
Alt 31.12.2011, 13:03      Direktlink zum Beitrag - 6 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von deepbluegolf

Registriert seit: 07.07.2011
VW GOLF IV TDI >200 PS
Verbrauch: 5 - 8 Liter
Motor: 1.9 CL ARL 110KW/150PS 09/00 -
Beiträge: 537
Abgegebene Danke: 36
Erhielt 26 Danke für 20 Beiträge

Standard

Ja die is eig direkt daneben verbaut bischen weiter rechts glaube hinter der Seitenwand. Aber da musst du gar nich ran, Kabel liegen alle vorne im Schacht die du brauchst.

Mfg
deepbluegolf ist offline

Mit Zitat antworten
Alt 31.12.2011, 13:40      Direktlink zum Beitrag - 7 Zum Anfang der Seite springen
Erfahrener Benutzer

Registriert seit: 27.09.2011
Beiträge: 772
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 17 Danke für 15 Beiträge

Standard

aber reicht dein stecker da völlig aus`? sodass ich mein radio anschließen kann und dennoch das sound EQ der über dne orginal radio verbaut ist benutzen kann?
und reichen die anschlüsse meines kenwood kdc 6047u eigentlich aus? hab da kein plan von^^
Hosh204 ist offline

Mit Zitat antworten
Alt 31.12.2011, 13:54      Direktlink zum Beitrag - 8 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von deepbluegolf

Registriert seit: 07.07.2011
VW GOLF IV TDI >200 PS
Verbrauch: 5 - 8 Liter
Motor: 1.9 CL ARL 110KW/150PS 09/00 -
Beiträge: 537
Abgegebene Danke: 36
Erhielt 26 Danke für 20 Beiträge

Standard

Vorweg bin kein profi kann dir nur beschreiben wie ich das gemacht hab.

Dein Radio muss natürlich Chinch ausgänge haben 4 Stück. Da schließt du diesen Adapter an aus dem Link.

Ich glaube der Kabelbaum der im Schacht ankommt hatt 2 stk von diesen steckern, davon musst den nehmen wo der strom und die Boxen abgehen ich glaube der dreifarbige war das.

Das hängst zusammen dabei is aber noch zu beachten das du die Diagnose Leitung und die ich glaube dauerplus ab bzw umklemmen musst. Achja und wie gesagt noch so ein Adapter für die Phantomeinspeisung des Radios zwischen Radio und Antennekabel des Autos hängen und mit Plus verbinden das abgehende Kabel.

Also ich kann auch so weiter meine orginal Boxen nutzen und die orginale Endtufe über die seperate DSP steuerung vorne im Schacht bedienen.

Ich hab ein JVC Radio bezeichnung keine Ahnung drin mit USB Port und Fernbedienung, läuft alles. Das Radio hat noch SUB Ausgänge. Also wenn ich das richtig versteh könnte ich mir jetz auch noch nen Verstärker und Kasten in Kofferraum stellen und das ganze dann mit ans System hängen.

Also solltest dich da schon ein bischen schlau lesen ne genaue Anleitung kann ich dir da auch nich geben, musste auch bischen fummeln bis ichs raus hatte. Und jedemenge Forenseiten gewälzt^^

Mfg

Geändert von deepbluegolf (31.12.2011 um 13:59 Uhr)
deepbluegolf ist offline

Mit Zitat antworten
Alt 31.12.2011, 19:34      Direktlink zum Beitrag - 9 Zum Anfang der Seite springen
Erfahrener Benutzer

Registriert seit: 27.09.2011
Beiträge: 772
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 17 Danke für 15 Beiträge

Standard

so den chinch krams hab ich bestellt!!
und das mit dem phantom adapter ist das der hier?
Antennenadapter Fakra - DIN / Aktiv Phantomeinspeisung: Amazon.de: Elektronik Antennenadapter Fakra - DIN / Aktiv Phantomeinspeisung: Amazon.de: Elektronik


und der hier? sinnlos oder?
Amazon Amazon

Geändert von Hosh204 (31.12.2011 um 19:37 Uhr)
Hosh204 ist offline

Mit Zitat antworten
Alt 01.01.2012, 13:14      Direktlink zum Beitrag - 10 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von deepbluegolf

Registriert seit: 07.07.2011
VW GOLF IV TDI >200 PS
Verbrauch: 5 - 8 Liter
Motor: 1.9 CL ARL 110KW/150PS 09/00 -
Beiträge: 537
Abgegebene Danke: 36
Erhielt 26 Danke für 20 Beiträge

Standard

Der erste müsste sowas sein obwohl ich mit dem Komischen anschluss den ma da sieht grad nix anfangen kann. Hab sowas hier:

Antennenadapter ISO, mit Phantomspeisung: Amazon.de: Elektronik Antennenadapter ISO, mit Phantomspeisung: Amazon.de: Elektronik

Der zweite Link, kann sein das des auch geht aber das ist mir so jetz nich ersichtlich.

Mfg
deepbluegolf ist offline

Mit Zitat antworten
Alt 01.01.2012, 16:34      Direktlink zum Beitrag - 11 Zum Anfang der Seite springen
Erfahrener Benutzer

Registriert seit: 27.09.2011
Beiträge: 772
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 17 Danke für 15 Beiträge

Standard

ich bau einfach mal mein orginalradio aus und guck mal was da für stecker rumschwirren^^

jetzt ist nur noch die frage wie bau ich es aus^^??
Hosh204 ist offline

Mit Zitat antworten
Alt 01.01.2012, 22:22      Direktlink zum Beitrag - 12 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von deepbluegolf

Registriert seit: 07.07.2011
VW GOLF IV TDI >200 PS
Verbrauch: 5 - 8 Liter
Motor: 1.9 CL ARL 110KW/150PS 09/00 -
Beiträge: 537
Abgegebene Danke: 36
Erhielt 26 Danke für 20 Beiträge

Standard

Brauchst entweder das originale VW Entrieglungswerkzeug von VW oder du baust dir selber etwas um es in die beiden Schlitze zu stecken und die Hacken beiseite zu drücken.

Mfg
deepbluegolf ist offline

Mit Zitat antworten
Alt 26.01.2012, 13:02      Direktlink zum Beitrag - 13 Zum Anfang der Seite springen
Benutzer

Registriert seit: 20.11.2011
Golf 4 V6 4-Motion
Ort: Diepenau, Steinbrink
NI-KF
Verbrauch: 14 Liter
Motor: 2.8 V6 AQP 150KW/204PS 05/99 - 05/00
Beiträge: 31
Abgegebene Danke: 2
Erhielt 1 Danke für 1 Beitrag

V6Keviin eine Nachricht über ICQ schicken
Standard

Moin. Habe das selbe probelm.
Kann das evtl. wer mal ganz genau beschreiben. Habe beide umstecker hier.
Bilder wären auch ganz nett.
mfg
V6Keviin ist offline

Mit Zitat antworten
Folgender Benutzer sagt Danke zu V6Keviin für den nützlichen Beitrag:
Kitty.Laura93 (11.06.2012)
Alt 30.01.2012, 20:44      Direktlink zum Beitrag - 14 Zum Anfang der Seite springen
Erfahrener Benutzer

Registriert seit: 27.09.2011
Beiträge: 772
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 17 Danke für 15 Beiträge

Standard

nen dietz 17005 adapter ist das beste hab ich mir erlesen
gibs teilweise bei ebay für 69€
aber bestimmt auch im mediamarkt zu finden werde mich da mal auf die suche machen!!
Hosh204 ist offline

Mit Zitat antworten
Alt 31.01.2012, 12:27      Direktlink zum Beitrag - 15 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von enterthemainfloor

Registriert seit: 04.08.2009
Golf 4 GTI
Ort: NRW
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 290
Abgegebene Danke: 3
Erhielt 5 Danke für 5 Beiträge

Standard

Einen Dietz kann man nehmen, ist aber rausgeschmissenes Geld...macht es doch so, wie ich oben beschrieben hab. Kostet die hälfte und fertig...
enterthemainfloor ist offline

Mit Zitat antworten
Alt 31.01.2012, 15:27      Direktlink zum Beitrag - 16 Zum Anfang der Seite springen
Benutzer

Registriert seit: 20.11.2011
Golf 4 V6 4-Motion
Ort: Diepenau, Steinbrink
NI-KF
Verbrauch: 14 Liter
Motor: 2.8 V6 AQP 150KW/204PS 05/99 - 05/00
Beiträge: 31
Abgegebene Danke: 2
Erhielt 1 Danke für 1 Beitrag

V6Keviin eine Nachricht über ICQ schicken
Standard

Kann wer ne genau beschreibung, am besten mit bildern machen für welche die sich nicht so mit radio´s auskennen`?

Wäre echt nett.

mfg
V6Keviin ist offline

Mit Zitat antworten
Alt 31.01.2012, 18:31      Direktlink zum Beitrag - 17 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von enterthemainfloor

Registriert seit: 04.08.2009
Golf 4 GTI
Ort: NRW
Motor: 1.8 GTI AGU 110KW/150PS 10/97 -
Beiträge: 290
Abgegebene Danke: 3
Erhielt 5 Danke für 5 Beiträge

Standard

Es gibt tausend verschiedene Meiungen da drüber. Ich habe keine Anleitung.Ich würde wieder zu einem HiFi Fritzen fahren und dem sagen, er soll deine Pre-out Cinch Ausgänge, die aus dem Radio kommen, über die vorhandenen Kabel an die Endstufe im Kofferraum anschließen. Bei mir meinte er erst, das würde höchstwahrscheinlich nicht klappen und ich habe gesagt: mach trotzdem Junge! ...weil ich wochenlang im Indernet geforscht habe und es damals schlüssig war, daß das so geht. Frag mich bitte nicht mehr wie warum was...
Wie gesagt, der HiFi Fritz hat das so angeschlossen, der Klang hat sich sehr verbessert und alles ist gut. Den Equalizer kannst du optional dran lassen aber der 6-fach Wechsler ist ausser Gefecht gesetzt...

Gruß

Geändert von enterthemainfloor (31.01.2012 um 18:36 Uhr)
enterthemainfloor ist offline

Mit Zitat antworten
Alt 31.01.2012, 21:53      Direktlink zum Beitrag - 18 Zum Anfang der Seite springen
Erfahrener Benutzer

Registriert seit: 27.09.2011
Beiträge: 772
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 17 Danke für 15 Beiträge

Standard

ahhhh ich hätte gern fotos von den ganzen^^
würde mir extrem weiterhelfen
Hosh204 ist offline

Mit Zitat antworten
Alt 04.02.2012, 12:51      Direktlink zum Beitrag - 19 Zum Anfang der Seite springen
Erfahrener Benutzer

Registriert seit: 27.09.2011
Beiträge: 772
Themenstarter Themenstarter
Abgegebene Danke: 0
Erhielt 17 Danke für 15 Beiträge

Standard

so!!!
hab mir jetzt nen gebrauchten (funktionierenden) dietz 17005 adapter besorgt!

ich kann das radio ohne probs anschließen usw!!
es bekommt auch strom!
das ding ist leider nur das die werksendstufe einfach keinen strom bekommt :/

ich denke es liegt an den falsch gesteckten kabel am adapter, wollte jetzt aber nicht die kabel abzwacken und ausprobiern , da ich auch nicht weiß wozu oder welche zweck die verschieden farbigen kabel vom auto da sind!!!

in meinen buch steht leider nix beschrieben über die verkabelung......
da steht einfach nur : fahr zu vw!!!! im groben^^
habt ihr vll ne ......ich sag mal kabelbiebel fürs dsp soundsystem?

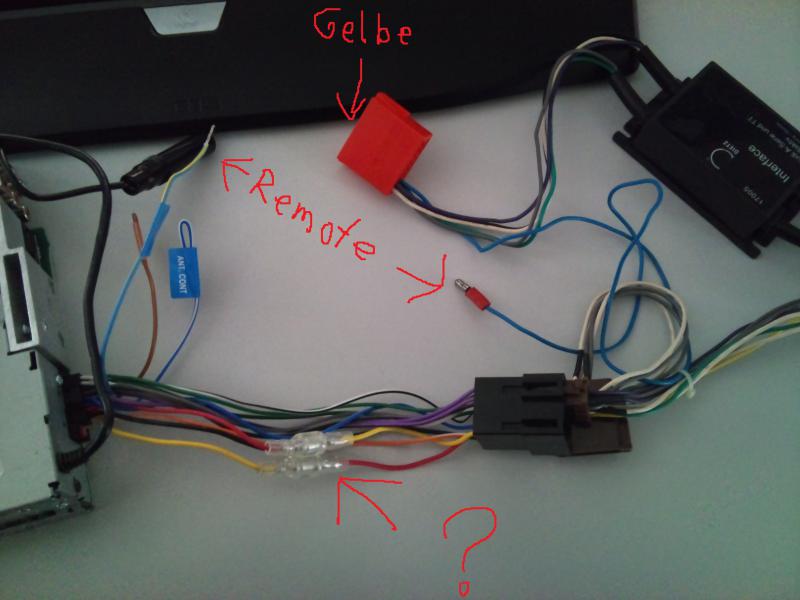

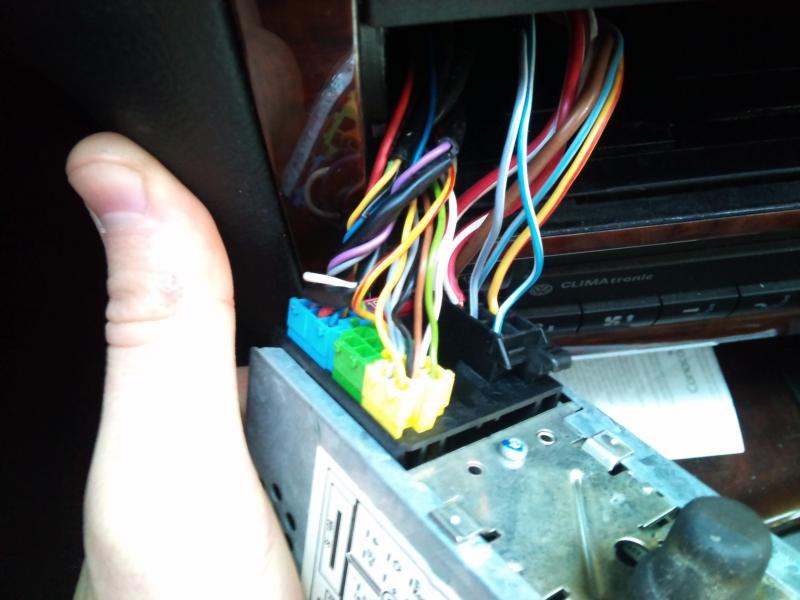

hier nochmal kurz aufn bild wie ichs angeschlossen hab!!
den gelben stecker (endstufe) an den roten dietz steckern

den braunen stecker für die boxen halt an die boxen(stimmt farblich alle überein)

das blaue remote kabel vom dietz an das remote kabel von mein radio


das was mir jetzt noch aufgefallen ist das bei meinem radio die steckbaren kabel (rot,gelb) vertauscht sind!? schlimm sinnlos oder?
nach anleitung ist gelb:batteriekabel rot: zündkabel
hat aber sicher nix zutun das ich kein ton aus meinen boxen bekomme oder?

Geändert von Hosh204 (04.02.2012 um 13:15 Uhr)
Hosh204 ist offline

Mit Zitat antworten
Alt 04.02.2012, 14:37      Direktlink zum Beitrag - 20 Zum Anfang der Seite springen
Erfahrener Benutzer

Benutzerbild von deepbluegolf

Registriert seit: 07.07.2011
VW GOLF IV TDI >200 PS
Verbrauch: 5 - 8 Liter
Motor: 1.9 CL ARL 110KW/150PS 09/00 -
Beiträge: 537
Abgegebene Danke: 36
Erhielt 26 Danke für 20 Beiträge

Standard

Jap, das hatte ich auch beim ersten anschließen das die Endstufe kein Saft hatte.

An dem Steckerstück (glaube Gelb wars) wo die ganzen Audioausgänge sind, müsstest du ein blaues kabel übrig haben, das ist die Stromversorgung dafür.

Einfach mit an geschaltetes Plus und es sollte laufen. Wobei ich mir den rest von deiner Verkablung nich angesehen habe. Mein Umbau is ja auch scho bissl was her und ich hab es mit nem 10 Euro Adapter gemacht. Hab das nich mehr so gut in erinnerung.

Mfg


deepbluegolf ist offline

Mit Zitat antworten
Antwort

Themen-Optionen
Ansicht Thema bewerten
Thema bewerten:

Forumregeln
Es ist dir nicht erlaubt, neue Themen zu verfassen.
Es ist dir nicht erlaubt, auf Beiträge zu antworten.
Es ist dir nicht erlaubt, Anhänge hochzuladen.
Es ist dir nicht erlaubt, deine Beiträge zu bearbeiten.

BB-Code ist an.
Smileys sind an.
[IMG] Code ist an.
HTML-Code ist aus.
Trackbacks are aus
Pingbacks are aus
Refbacks are aus


Ähnliche Themen

Thema Autor Forum Antworten Letzter Beitrag
Luecking Externe Angebote 5 14.02.2011 17:03
MK4Driver Biete 1 16.12.2008 21:17
Polomania2F Werkstatt 15 10.11.2008 13:51
gods-dice Golf4 14 07.06.2008 11:04
Stephan Z Werkstatt 6 25.10.2005 17:50


Alle Zeitangaben in WEZ +2. Es ist jetzt 06:30 Uhr.
