didgeridoo

Ich kann dir das gerne wieder gerade biegen - vorausgesetzt dein Bekannter hat nur die Polarität vertauscht und sonst nichts beschädigt.
Musst mir aber den Tacho einschicken.

MERKE: Bevor man anfängt die SMDs runter zu reißen einfach mal ein Schaubild über die Polaritäten zeichnen!
Dauert 3min und erfordert nur eine A4 Seite und einen Stift.

VWG 40

Oder einfach ein Foto vorher machen ;-)

Ich denke das wird er auch selber wieder hinbekommen wenn er eine Vorlage hat!

Nur wenn sich der TE nicht meldet kann man hier keinem helfen ;-)

PhilippJ_YD

Aufm Foto erkennt man die kleinen weißen Ecken aber auch nur mit Glück ^^

VWG 40

Er sollte ja ein ordentliches Foto einstellen wo der Tacho unbeleuchtet ist ;-)

PhilippJ_YD

Ja, das kann ich so bestätigen. Ist schön schnell gemacht und stimmt garantiert.

GolfFear

Mal n Fiat Punto Sporting Tacho von meiner Perle

Display Folie war keine mehr da.
Zumindest ist das orange weg.
Wird aber wieder umgebaut, Madame wünscht eine farbe zu der es aktuell mal wieder keine Led's gibt

//edit
ist das per tapatalk blöd...

Angehängte Grafiken


PhilippJ_YD

Jaja, die Krux mit den definierten PN Übergängen ^^

GolfFear

hm ?

PhilippJ_YD

Funktionsweise der LED. Dadurch, dass Halbleiter nicht beliebig ausfallen, lässt sich nicht jede Lichtfarbe einfach so erreichen.

GolfFear

ne, darum gehts garnicht
ist halt nur ne recht seltene farbe und in plcc2 schon garnicht erst zu haben.
wird nun anders realisiert, geht nicht gibts nunmal nicht bei mir

PhilippJ_YD

Achso, das las sich so, als gäbe es die Lichtfarbe grundsätzlich nicht.

semmlbroesl

Hier mal mein Tacho - alles auf weiß umgelötet

hab auch mal meine Skizze von der Polarität bzw. den Ecken beigefügt
ich hab zwar ka ob die bei jedem tacho gleich sind, aber vielleicht hilfts jemanden

Angehängte Grafiken


blue-wulf951

Sehr schön

spark

hier mal Nadeln in Wunschfarbe des Kunden... (es sind alle Farben möglich )

einmal ein dunkles grün:





und einmal Kawasaki grün...

VIL

Ich hätte jetzt ein paar Fragen:

A.)

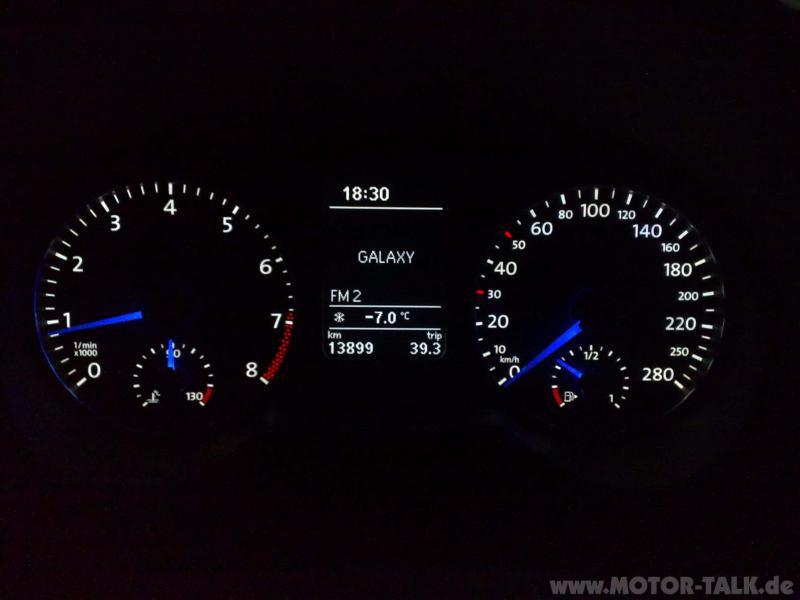

Golf 6 R Style:
1.) Um den Zeiger blau zu bekommen, muss ich einfach die blaue SMD an die Zeigerbeleuchtung umlöten oder reicht da eine weiße (+ natürlich die G6 R Nadeln)
2.) Gibts ne Möglichkeit alle LCD's auf schwarz umzubauen (mittlere MFA, KM und Uhrzeit):



B.)
Audi-Style:
1.) Ich glaube um die Zeiger zu beleuchten brauch ich nicht mal ne Led wechseln .
2. Wie bekomme ich KM und Uhrzeit auf Rot? Habe schon gelesen mit Widerständen, welche brauche ich da und wie schwierig ist das einlöten?
So sollte es wenn ausschauen (ist eh ausm Thread):



Würdet ihr G6 oder Audi Style machen? Ich glaub das ist einer der wenigen Momente wo ich auch das Forum nerven kann

didgeridoo

A)1) Blaue SMD (nein, die von der Tacho-Hintergrundbeleuchtung reicht nicht) + blaue Nadeln (Golf 6 .:R oder Rocco .:R)
A)2) Bei Uhr und km Display geht das mit Invert Folie, bei der mittleren MFA geht das nicht würd ich sagen.
B)1) Richtig. Golf 4 Zeiger sind üblicherweise schon rot ab Werk
B)2) Mit Inv. Folien und Roten SMds.
Wiederstand? Originale SMDs bekommen etwa 4 Volt die roten
vertragen max. 2,5V. Es fließen etwa 20-30 mA.
Dann kannst du es dir ausrechnen.. Vielleicht gehen die roten SMDs
aber auch ohne Wiederstand - nur eben mit verkürzter Lebenserwartung
Ich hatte in Physik ne 6 .. aber ich mein nen 50 oder 75 Ohm Wiederstand tut der roten SMD jew. ganz gut.
Korrigiert mich wenn ich falsch liege!

spark

Mittleres MFA auf weiß ist problemlos möglich...

PhilippJ_YD

Ohne das Display selbst zu tauschen?

.:Phil R:.

Jopp, bei dem kleinen Display in der Mitte sinds 15 rote SMD´s, die gewechselt werden müssen.

didgeridoo

Das geht bei der mittelgroßen MFA und bei Motometer.
Geht das auch bei der ganz großen MFA bei VDO?
Da leuchtet doch das Display selbst, oder nicht??
