Tachobeleuchtung umbauen *Bilder* - Seite 11

PhilippJ_YD · 11.09.2012, 09:44

Zitat:

Zitat von .:Phil R:.

Jopp, bei dem kleinen Display in der Mitte sinds 15 rote SMD´s, die gewechselt werden müssen.

Hatte immer den Eindruck, dass es durchgefärbt sei? O.o

Muss ich wohl doch nochmal bei.

spark · 11.09.2012, 10:39

wird nix rosa oder rose oder rot... ganz normal schick weiß, wie bei den neuen MFA generationen...

PhilippJ_YD · 11.09.2012, 10:48

Mh, danke für die Info Spark, dann werde ich nachher wohl doch mal mein KI ausm Auto holen ^^

spark · 11.09.2012, 11:25

natürlich ist es kein KI der neuen genereation, es ist und bleibt ein Golf 4 KI mit Technik des Golf 4.
Es ist jedoch kein rotes oder rosanes oder rose farbenes display... es kommt den neuen weiß/schwarzen recht ähnlich, das ist das einzige was ich sagen wollte, aber eig ist das hier auch ein bilder thread

wems also gefällt, der macht es, wer es nicht leiden mag, der lässt es

GolfFear · 11.09.2012, 14:01

und wer es nicht kann, lässt es machen von jemanden der weis, wie es geht

kiki1988 · 18.09.2012, 15:46

Mein tacho, heute umgelötet

Hab aber leider ein Problem mit den zeigern, reichen da keine 200mcd SMD aus? Müssen da stärkere rein?

GolfFear · 19.09.2012, 01:46

reichen 200er, es gibt allerdings bei ebay 3 verschiedene wellenlängen in blau.
nimm die alten von der ziffernbeleuchtung, das passt

gauna · 19.09.2012, 01:59

Son quatsch die alten sind zu dunkel!! Nimm blau mit höchstens 500 mcd sie in meinem umbau

didgeridoo · 19.09.2012, 07:56

Kann ich bestätigen. Die LEDs vom Ziffernblatt sind deutlich zu dunkel für die Zeiger..
Nimm die hier: [KLICK] die sind perfekt.

400-500 mcd sind ideal für die Zeiger

kiki1988 · 19.09.2012, 22:27

Zitat:

Zitat von GolfFear

reichen 200er, es gibt allerdings bei ebay 3 verschiedene wellenlängen in blau.
nimm die alten von der ziffernbeleuchtung, das passt

Ja die blauen kamen mir ziemlich dunkel vor...
3 verschiedene wellenlängen? Da bin ich überfordert... :S

Zitat:

Zitat von gauna

Son quatsch die alten sind zu dunkel!! Nimm blau mit höchstens 500 mcd sie in meinem umbau

Danke dir! Werde mir auf jeden Fall welche besorgen

Zitat:

Zitat von didgeridoo

Kann ich bestätigen. Die LEDs vom Ziffernblatt sind deutlich zu dunkel für die Zeiger..
Nimm die hier: [KLICK] die sind perfekt.

400-500 mcd sind ideal für die Zeiger

Das sind aber PLCC4 SMD's... passen die trotzdem?

Kann ich diese hier nehmen?

10 SMD LEDs pur-weiß PLCC-2 3528 pure weiße SMDs, white bianco blanc PLCC2 SMDs | eBay

didgeridoo · 19.09.2012, 23:43

Zitat:

Zitat von kiki1988

Das sind aber PLCC4 SMD's... passen die trotzdem?

Kann ich diese hier nehmen?

10 SMD LEDs pur-weiß PLCC-2 3528 pure weiße SMDs, white bianco blanc PLCC2 SMDs | eBay

Nein PLCC4 passen nicht- sorry mein Fehler!!
Diese die du gepostet hast sind weiß

such einfach blaue PLCC2 SMDs mit 500mcd
--> KLICK

kiki1988 · 20.09.2012, 00:45

Zitat:

Zitat von didgeridoo

Nein PLCC4 passen nicht- sorry mein Fehler!!
Diese die du gepostet hast sind weiß

such einfach blaue PLCC2 SMDs mit 500mcd
--> KLICK

Haha ja kein Problem!

Ja das war diesmal mein Fehler,hab aber schon die blauen gefunden und bestellt

Danke dir!

GolfFear · 20.09.2012, 02:28

Zitat:

Zitat von gauna

Son quatsch die alten sind zu dunkel!! Nimm blau mit höchstens 500 mcd sie in meinem umbau

geht auch sachlicher

hab da nich nachgedacht und gepostet, shame on me

Ben1988 · 04.10.2012, 20:24

Hi,

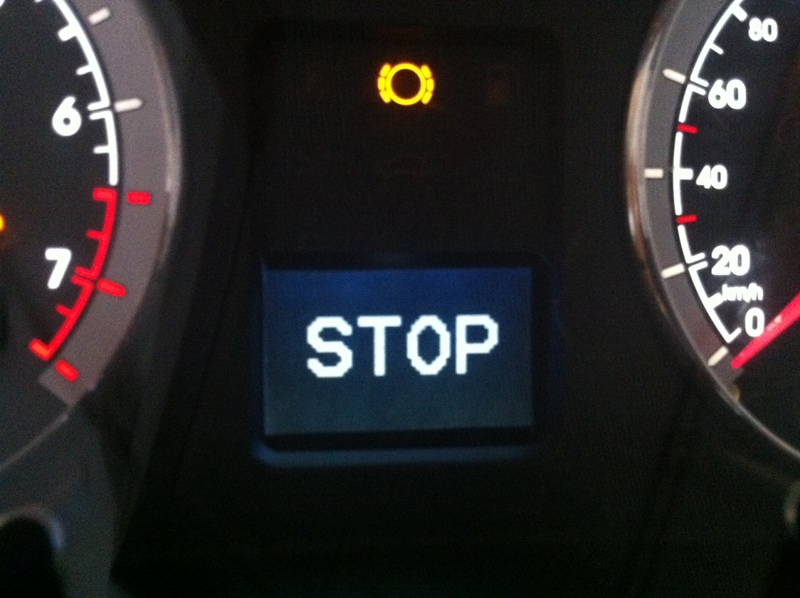

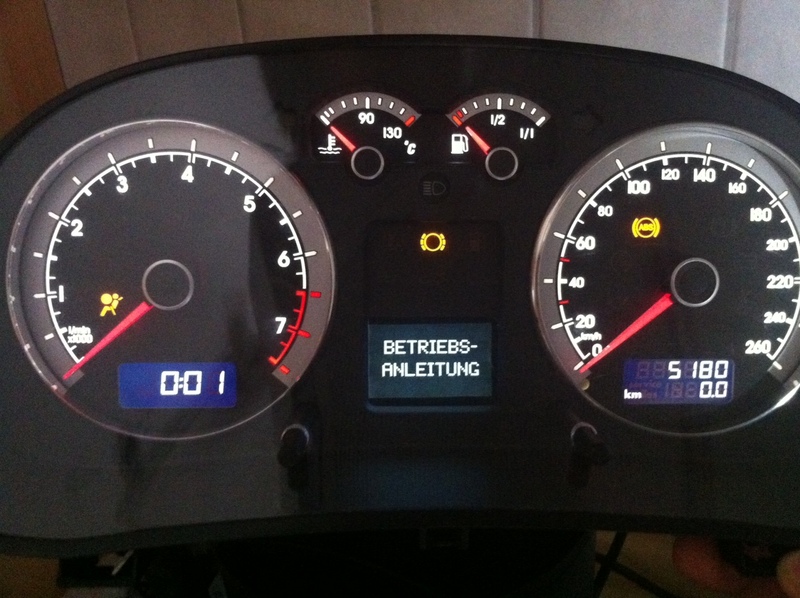

Ich habe heute meins auch mal auf weiß umgelötet:

Bin sehr zufrieden mit dem Ergebniss! Die Kamera verfälscht das Bild etwas. Es ist schön hell, aber blendet auf gar keinen fall!

Ben1988 · 05.10.2012, 12:15

Kein Tacho aber gerade umgebaut


sebastianwob · 13.10.2012, 14:50

ich habe heut mein klimaelement von blau auf weiß umgelötet aber jetzt blinkt es bei jeder zündung -.-
es geht aber nach einer zeit weg
was habe ich falsch gemacht und wie kann ich das blinken beheben

freundliche grüsse

Ben1988 · 13.10.2012, 14:55

Hast du PLCC2 hochkant angelötet oder hast du SideSMD's genommen?

sebastianwob · 14.10.2012, 03:55

so es funktioniert nun alles obwohl ich nichts geändert habe ,
habe die plcc2 einfach durch die alten ersetzt , aber leider sieht es leicht gelblich aus obwohl es weiße leds sind habe es auch vor dem einbau angeguckt und sie sind weiss liegt das vll an der acheibe die vorne ran kommt ?

VWG 40 · 14.10.2012, 11:10

Welche LED´s hast du denn verbaut? Also Farbe usw.

sebastianwob · 14.10.2012, 11:45

OSRAM

Hersteller:

Typ: LW T673

Weiß

Farbe:

Gehäusefarbe: Diffus (Gelblich) Farbort (nach CIE 1931) x = 0,33, y = 0,33 Bauform: SMD 3528 PLCC2 Material: InGaN

Typ. 210 mcd

Leistung:

Farbtemperatur: Typ. 5600K (5500K - 5700K) CRI Wert (Color Rendering Index): CRI 80 Spannung: typ. 3,10 Volt (2,7 - 3,7 Volt) Strom: 10 mA (max. 20 mA) Abstrahlwinkel: 120° Arbeitstemperatur: -40C bis + 110°C Löttemperatur: 5 Sekunden 260°C Maße: 3,2 x 2,8 x 1,9 mm
