1,8turbo · 23.12.2010, 11:58

Unter der Einstiegsverkleidung Fahrerseite, da geht der Kabelbaum nach hinten. Schwarz/weiss und Schwarz/grün aber nachmessen!

juno · 24.12.2010, 07:18

Zitat:

Zitat von 1,8turbo

Unter der Einstiegsverkleidung Fahrerseite, da geht der Kabelbaum nach hinten. Schwarz/weiss und Schwarz/grün aber nachmessen!

Super dank dir, aber eine kleine Frage hätte ich da noch. Undzwar wie Isolierst du dann die Verlöteten Kabel?

1,8turbo · 24.12.2010, 11:41

Na mit Isolierband, selbstverschweissend oder normal!

juno · 24.12.2010, 13:26

Zitat:

Zitat von 1,8turbo

Na mit Isolierband, selbstverschweissend oder normal!

denke selbstscheissendes gibts in jeden baumarkt wohl bestimmt oder?

1,8turbo · 24.12.2010, 13:33

Normales Isolierband auf alle Fälle

juno · 24.12.2010, 15:05

Zitat:

Zitat von 1,8turbo

Normales Isolierband auf alle Fälle

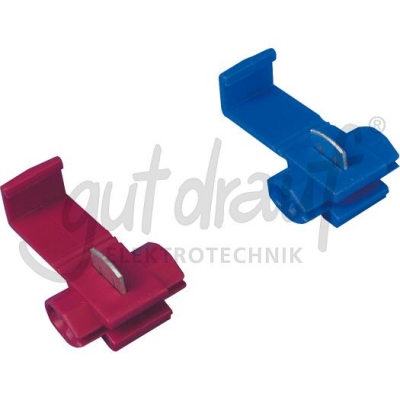

was hälst du hier von??

1,8turbo · 24.12.2010, 15:18

eigentlich nix. kannste aber auch verwenden

sparky84 · 06.01.2011, 12:18

Hi leute der einbau ist ja schon mal schön beschrieben und es sind ja auch schon einige fagen geklärt aber eine habe ich noch. Welche kabel farben haben pin 24 und pin 4?

DJRival · 06.01.2011, 13:10

Zitat:

Zitat von sparky84

Hi leute der einbau ist ja schon mal schön beschrieben und es sind ja auch schon einige fagen geklärt aber eine habe ich noch. Welche kabel farben haben pin 24 und pin 4?

Das kannst du ablesen es sind immer nur z.B. 20 21 angezeigt dann musst du weiter zählen bei mir waren es Hellblau Gelb und ein Braun Weißes

sparky84 · 07.01.2011, 17:47

war ja ganz einfach das mit dem pin 24 un 4. Bei mir waren die kabelfarben etwas anders gelb/blau und grün/rot. Also kann mann nicht sagen nimm das und das kabel sonder muß nach den pins gehen.

Martinnw · 17.02.2011, 12:34

Mal noch ne Frage zur Blinkersteuerung.... bei Komfort kann ich mir doch Freischalten lassen das wenn ich abriegel die Binker 3 mal blinken.... macht das nicht die Kabelversion überflüssig ?

Florian91 · 17.02.2011, 12:37

@Martinw

Da geht es soviel ich weiss nur um die Orignalen FFB von VW.

1,8turbo · 17.02.2011, 19:36

Zitat:

Zitat von Florian91

@Martinw

Da geht es soviel ich weiss nur um die Orignalen FFB von VW.

absolut richtig!

Martinnw · 17.02.2011, 20:30

so... ich bin fertig!
Nach dem ich meine Anlage einbauen wollte fand ich eine schon verbaute Anlage

so hatte ich alle Kabel schon angeschlossen

Die verbaute Anlage war von Votex

Florian91 · 04.03.2011, 19:52

mal ne Frage habe gelesen das die lux.pro FFB bei aktivierter Blinkeransteuerung bei jedem Türöffnen blinkt (also tür wird geöffnet von hand blink blink^^)

ist das richtig?

1,8turbo · 04.03.2011, 19:55

Nein

Florian91 · 04.03.2011, 19:58

danke,hätte mich auch gewundert aber ein user hat das in einem anderen Thread hier gepostet ;=.

Florian91 · 18.03.2011, 14:54

Hallo,

ich grabe den Thread nochmal aus, habe nun meine tolle FFB bekommen (die Handsender sehen scheisse aus xD).

War ganz schön erstaunt wieviele Kabel da gebraucht werden, bei meiner alten gabs nur 4 oder 5 Stück.

So nun mein Problem, ich kann das auto per FFB nur zuschliessen, habe die Kabel folgendermaßen angeschlossen:

Weiss auf Pin 24
weiss/schwarz an Pin 4

Das dicke Rote auf Klemme 30 Dauerplus
Dann das schwarze auf den Massepunkt (Im Fahrerfußraum unter neber dem Motorhaubenöffner)
Ebenso gelb und gelb/schwarz auf den Massepunkt

wo müssen dann noch folgende Kabel ran:
Rot/schwarz -> ?
Rot (des dünne) -> ?
Orange -> ?

Und wegen der Blinkeransteuerung des braune, da brauch ich ja 2 dioden, welche und wie soll ich die dann verkabeln?

gruss

1,8turbo · 18.03.2011, 15:03

Ohne Anleitung wird dir das keiner sagen können

Florian91 · 18.03.2011, 15:25

hab die hier, nur auf englisch

http://img299.imageshack.us/img299/2572/imag0014j.jpg
