Cyberwaste

Hallo!
Ich lese schon seit Beginn des Threads von Robin wegen der eingelaufenen Nockenwellen beim PD TDI mit.
Morgen kommt der Ventildeckel runter, dann weiß ich genaueres.

Nun zum Problem: Wenn ich den Motor einmal offen habe, könnte ich die PD-Elemente gleich mit neuen Düsen bestücken. Ich kenne keine Werkstatt die das tut, alle reden nur vom kompletten Austausch der Elemente. Wer hat schonmal die Düsen der PD Elemente wechseln lassen bzw. selbst gewechselt?

MfG

Cyber

RudolfDiesel

Schau mal bei h-turbo.de vorbei ...

Gruss

TDI-GTI-4-Motion

Lass die PDE bitte drin, solang der Wagen sauber läuft und keine anderen Probleme da sind.
Die Befestigung vom PDE is ned gerade der Hammer, und die Gefahr das man das Gewinde im Kopf versaut nicht unwesentlich.
Würde die nur rausholen, wenns unvermeidlich is.

Never touch a running System!

Cyberwaste

Laut H-Turbo sollte man die Düsen nicht einfach so wechseln, sondern das gesamte Element überholen lassen.

Zitat (Vorab: Da fast niemand die nötigen Mittel und Kalibrierdaten besitzt, eine saubere Instandsetzung bei PumpeDüseElemente durchzufühen, bieten wir keine Einzeldüsen für PDEs an, egal ob Tuning oder OEM) Zitat Ende

Für 570€ könnte man sich aber wirklich gleich 4 überholte reinstecken...

Cyberwaste

Naja, ich hab gesehen wie das Spritzbild der Düsen nach 200 000km aussieht. Würde das schon gern gleich mit machen. Der Gerät hat jetzt 225 000km runter.

MajestyTurbo

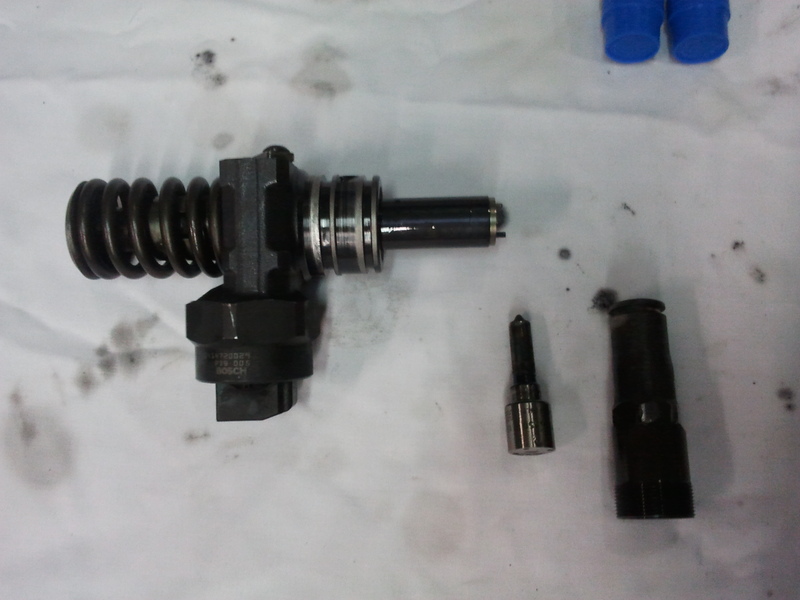

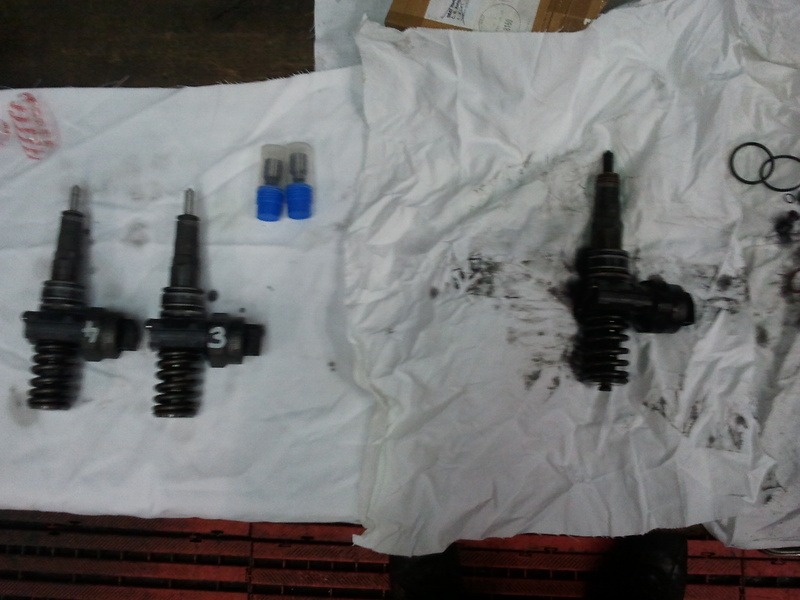

Gestern erst gemacht ^^

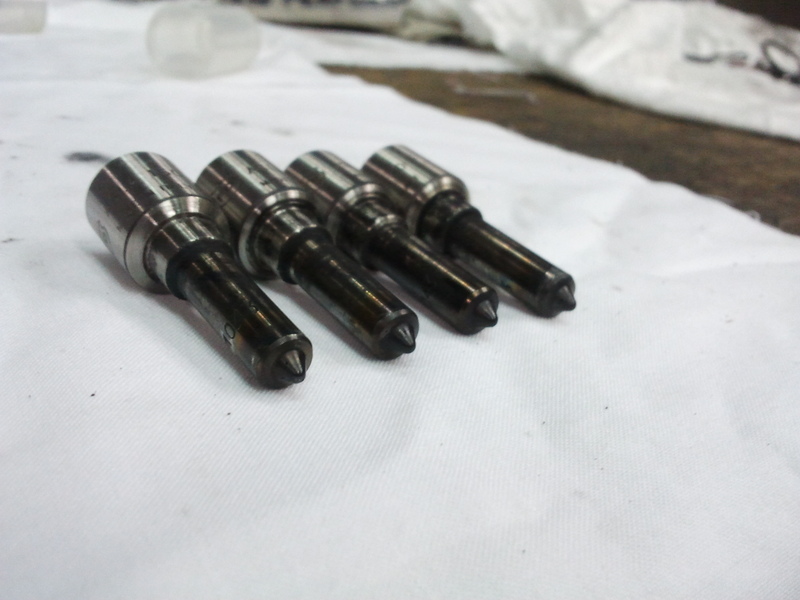

Die alten PD Düsen

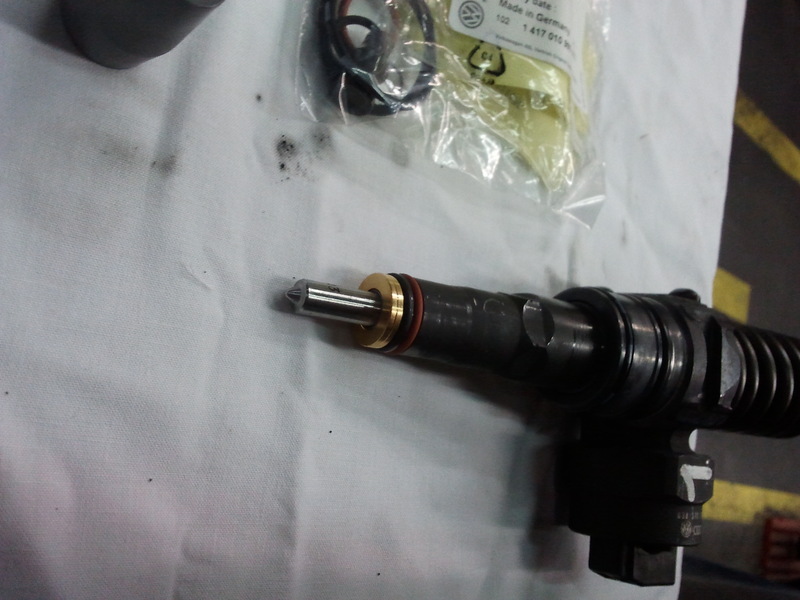

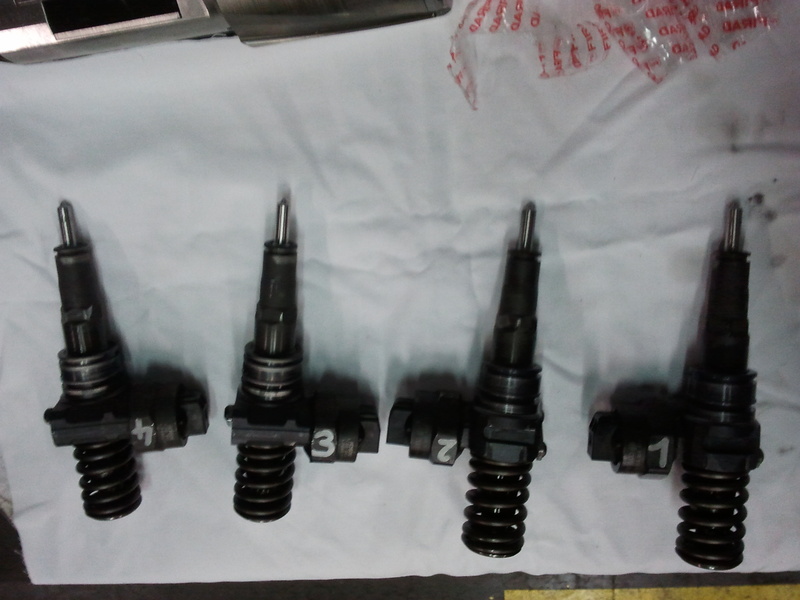

Fertig getauscht

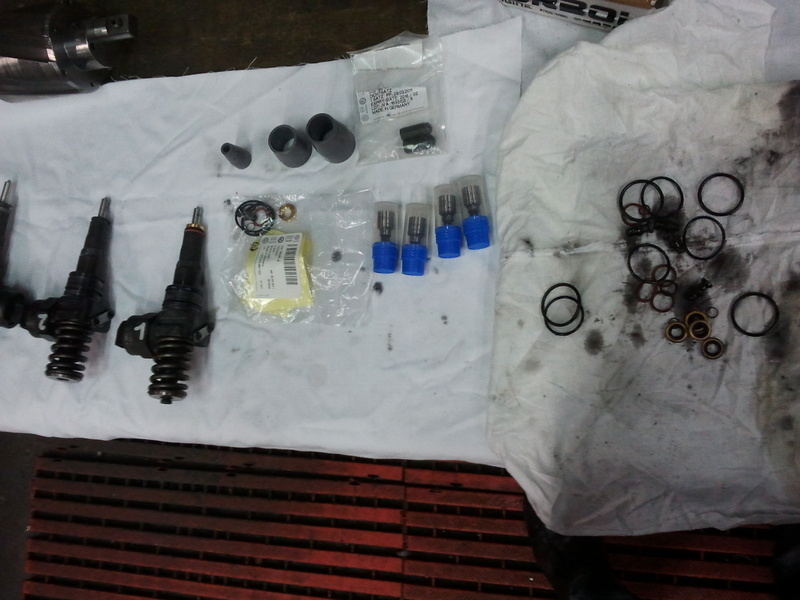

Dichtsätze getauscht



Ganz "ohne" ist das aber nicht, man sollte schon ungefähr wissen was man tut ;-)

Früher hab ich die PDEs immer bei Bosch einstellen bzw prüfen lassen, mittlerweile verzichte ich darauf weil zumindest bei den von mir bisher umgebauten PDEs kein Unterschied feststellbar ist. (MWB 13 u. 23)

Auch die von gestern laufen optimal, heute eingebaut und lt. Diagnose alles im grünen Bereich. LLRR (MWB13) hat Abweichungen von +/- 0.20mg BIP (MWB23) max. Wert auf 30

Lg, Alex

Cyberwaste

Das schaut gut aus. Weist du ob der Bosch Service auch die Düsen tauschen würde wenn ich ihm die PDEs vorbeibringe?

MajestyTurbo

Einige wenige Bosch Stationen machen das schon, da müsstest Du vorher anfragen.

Oder Du schreibst dem User "stb" hier im Forum eine PN. Der kann das auch.

Sollten alle Stricke reissen kann ich Dir das zur Not auch machen, aber dann müsstest Du die PDEs zu mir nach Österreich schicken...

LG Alex

klinge

Lass die Finger davon! Wenn der Wagen läuft u es keinen Grund gibt, lass sie drin! Wenn auch nur ein PDE im Kopf festhängt, kannst du dir ohne Ahnung u Werkzeug dabei ganz schön die Karten legen.

Cyberwaste

Allein würde ichs nicht machen. Habe nen VW Kfz-Mechatroniker an der Hand. Mir gehts nur drum wie schwer das Wechseln der Düsen ist.

klinge

Ist nicht schwer! Deckel ab, Hebel raus, Stecker ab, Zughammer u abfahrt! (und ein paar Kleinteile wie Keile etc ab! )

Einstellen ist spannender! Abgesehen davon solltest die Schrauben neu haben! 3,56€/Stk klingt nicht viel, aber du brauchst gleich zehn davon!

stb

Wenn es dich beruhigt.....bau ein Element aus und schau ob sich um die austrittsBohrungen (5 an der Zahl) kleine krater gebildet haben oder sonstige groben ablagerungen.

Wenn nicht, wieder rein damit.


Grüße

Sent from my HTC EVO 3D X515m

MajestyTurbo

Zughammer hab zumindest ich noch nie gebraucht. Bisserl hin und herdrehen und zugleich nach oben ziehen von Hand. So hab ich die PDE noch immer raus bekommen, aber vielleicht hatte ich auch Glück.

Schrauben sind nicht 10 Stück sondern

4 Stück für die PDE Spannblöcke

8 Stück für die Welle mit den Rollenschlepphebeln.

= 12 Stück

Plus 4 Dichtsätze

Alles zusammen ca 150€ je nach Rabattstufe.

Drehmomentwerte

PDE Spannblöcke

12Nm Plus 270°

Welle für Rollenschlepphebel

20Nm Plus 90°

Die Gewindebohrungen vorher sorgfältig von Öl reinigen.

Schrauben der Welle anziehen wenn die Rollenschlepphebel nicht betätigt und spannungsfrei sind (Motor weiterdrehen)

PDE einstellen: Tiefsten Punkt am Rollenschlepphebel mit Messuhr ermitteln, dann Wurmschraube hineindrehen bis ein fester Widerstand spürbar wird. Dann 180° zurückdrehen und Kontermutter festziehen.

Nach dem Einbau der PDE und Einstellung den Ventildeckel wieder montieren, dann müssen die Glühkerzen rausgeschraubt werden damit der überschüssige Kraftstoff und ev. Motoröl aus den Zylindern gepumpt werden kann. (PDE Kabelbaum abstecken und Motor starten)


@stb:

Verkokungen an den Düsenspitze sind nur ein Anzeichen von Verschleiß.

Erosiver Verschleiß an den Düsenaustrittsbohrungen sind mit freiem Auge kaum zu erkennen und verschlechtern das Spritzbild wesentlich....

LG Alex

Cyberwaste

Okay. Danke für die ausführliche anleitung. Anbei mal ein Foto von der Nockenwelle. Worauf ist zu achten wenn man sie ohne herauszunehmen prüfen will?

Angehängte Grafiken


MajestyTurbo

Der übermäßige Verschleiß tritt meist an den Nocken auf die die Ventile betätigen.
Nockenwelle eine ganze Umdrehung weiterdrehen (2 Umdrehungen am Motor/Kurbelwelle) und dabei kontrollieren ob die umlaufende 45° Fase noch überall vollständig erhalten ist, vor allem an den Spitzen der Nocken.
Die Oberflächen der Hydrostößel müssen auch frei von Unebenheiten, Rillen oder Riefen sein.


LG Alex

RudolfDiesel

Vorallem bei den Nocken der Auslassventile genau schauen

Gruss

LeeTeN

@MajestyTurbo: Wow wirklich schöne Anleitung..bin grad mal wieder paar infos am sammeln und bin zufällig über diesen netten thread im eigenen forum gestolpert^^

Da bei mir demnächst ein Wechsel der NW un Hydros usw ansteht würde ich gern die Düsen der PD elemente direkt mittauschen.. bzw zumindest reinigen..

1.) Wie stehst du zur reinigung der Düsen im Ultraschallbad ? Sinnvoll? (ggf Erfahrungen mit dem Ergebnis im Vergleich zu neuen Düsen?)

2.) Wo beziehst du deine Düsen, und was kost der Satz ?

3.) Wie löst du die Überwurfmutter welche die Düsen "hält" ? Nach dem Schraubstock-Prinzip wie in diesem Video, oder andere/bessere Methode?

4.) Gibt es bei unseren 1.9er PD merkliche Unterschiede vorher-nachher was Spritverbrauch und Leistung (ggf vmax) angeht ? (beim 2.0 170 solls ja enorm sein, da piezo)

Diese Fragen brennen mir schon ne weile auf der Seele^^

Wenn ich schon da oben am Zylinderkopf erneuerungen mache, würde ich gerne die ein oder andere Sache direkt mitmachen, wenn man schonmal alles runter hat da oben..hat ja bald seine 200tkm voll und ich würd gern das optimum rausholen aus dem Serienmotor
(vmax ist ziehmlich mies geworden und mich würds nicht wundern wenn ein nicht mehr so pralles Spritzbild seinen Teil dazu beiträgt..)
und ja ich weiß dass die NW-KW syncro durchaus einen großen teil dazu beiträgt^^
aber +0,6-+1,0 ist ja jetz nicht so arg spät oder ?

PS am rande: MWB 13 sah beim letzten mal gar net so schlecht aus glaub ich.. ein zylinder sprang etwas aus der reihe war aba noch weit vom limit von +-2,99 entfernt..

Danke schonmal..
peace

LeeTeN

PUSH..

MajestyTurbo antwortet einfach nicht.. weder PN, noch Profilnachricht..kein plan was da los ist..

Kann mir sonst irgendwer was zu den sachen sagen ??

Mfg Marc0

stb

1) nur kurzfristig Besserung. Düse ist verschlissen wenn sich Dreck aufbaut
2) ?
3) geht meistens schief wenn die Hülse auf der Düse brutal fest sitzt. Arretierstifte brechen.
4) In Bezug auf was? Größere Düsen oder Reinigen?

LeeTeN

Danke..
zu 4. In Bezug auf neue duesen zb..(seriengroesse)
