jaganot

Naja wenn das MFD stummgeschaltet is steht was oben links im Display. Wenn ich z.B. telefoniere steht oben links "phone". Stecker sitzen alle?? Haste Ton beim Radio??

sayinabi

Ton habe ich garnicht 0 !

İch suche grade die beiden ABS Kabel über den Pedalen. Grün gelb habe ich schon gefunden aber grün weiss noch nicht.

Die Batterie ist abgeklemmt...ich werd schauen, wenn ich es wieder anklemme. Wie kann man es wieder in normal Betrieb nehmen, falls es stummgeschaltet ist ?


Also ich habe alle Stecker angeschlossen, wie auf dem Foto (1 seite zurück), lediglich die nachrüst Antenne ist noch nicht verbaut. Der Wechsler wird gesteuert. İch hör kein Ton, weder Radio, noch CD.



Gibt es mehrere grün/weiss oder nur eins ? Eins habe ich gefunden aber ist nicht direkt neben dem grün/gelb sondern in einen anderen baum aber ob es auch zu selben stelle führt weisd ich nicht.

sayinabi

Keiner der helfen kann ? Bin grad in der Garage am suchen nach Kabel. Wie kann man da im Fußraum die Kabel löten....das ist doch unmöglich.

sayinabi

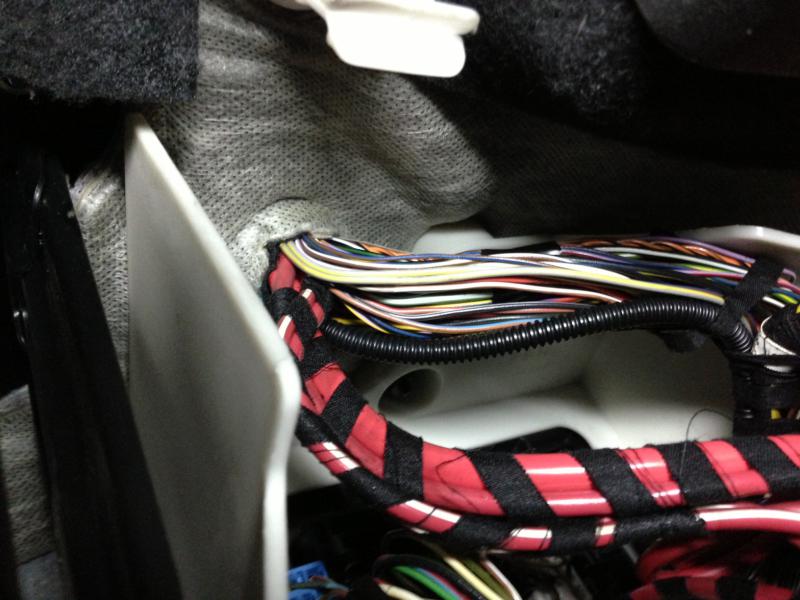

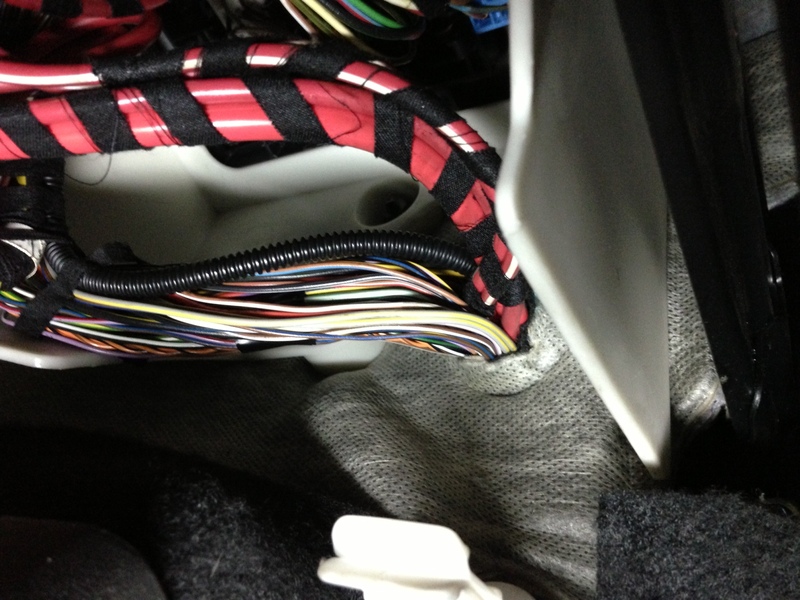

Sind die beiden ABS Kabel hier in diesem Kabelbaum, das zum Motorraum hinführt ? Da sind nämlich 2 Kabel im Farbkombi Grün/Gelb und Grün/Weiß :



Uploaded with ImageShack.us



Uploaded with ImageShack.us

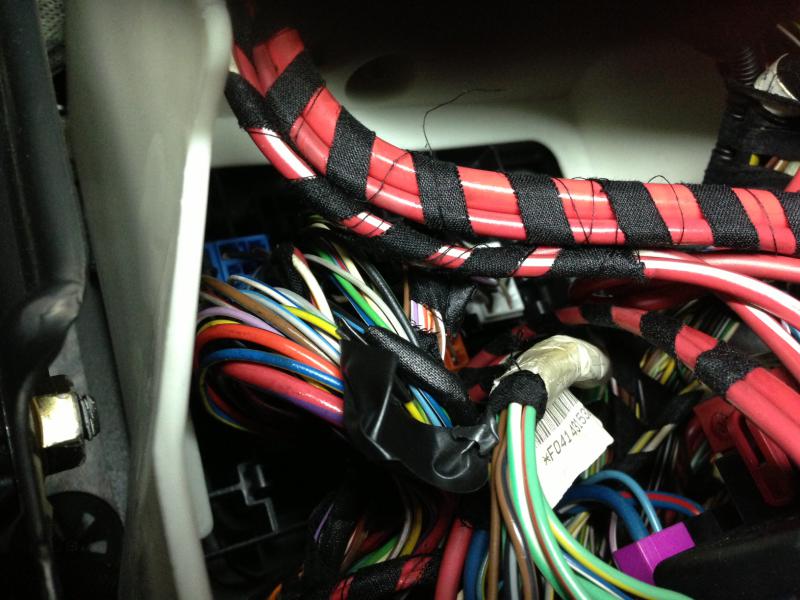

Oder sind die hier in diesem Kabelbaum ? Da existiert aber kein Kabel in Grün/Weiß, nur in Grün/Gelb:



Uploaded with ImageShack.us



Ich bin gerade unten am basteln und es wäre echt geil, wenn einer mir helfen könnte.

sayinabi

Sind die Farben 100 Prozentig korrekt ? Denn hier steht : Passat-Forum • Thema anzeigen - MFD und TMC Nachrüsten! Update Anschlussdiagramm , dass das RFS Kabel die Farben blau und Rot haben und du sagtest schwarz/blau ? ? ?


Sind denn die ABS Kabelfarben korrekt ? Ich bitte um Hilfe, damit ich heute noch die scheiße abschließen kann.

jaganot

Bei mir sind beide im gleichen Kabelbaum gewesen. Was das stummschalten angeht gucke ich nacher mal bei mir am NAVI...

sayinabi

Da habe ich jetzt aber 2 mal grün/gelb, dann muss das der selbe Kabel sein oder gibt es mehrere Kabel mit identischen Farben ? Dann löte ich die 2 Kabel in Farben grün/gelb und grün/weiß in diesem Kabelbaum, was zum Motorraum hinführt.

sayinabi

So ca. vor einer Stunde habe ich meine MFD komplett eingebaut und alle Kabel gelötet und geclipst. Die GPS Antenne habe ich in die A-Säule verbaut und angeschlossen, den Siemensstecker habe ich auch reingesteckt ( ABS Links, ABS Rechts, RFS...also 3 Leitungen).

Ich habe die Radgröße etc. eingestellt. Bin eben ca. 10 Minuten damit gefahren und auch eine Route eingegeben aber das Navi navigiert nicht. Also es zeigt schon einige Städte, Tankstellen in der Umgebung etc. an aber navigiert nicht.

sayinabi

Habe das mit der Stummschaltung hinbekommen. Das lag an DSP ! Ich schilder es kurz für Leute, die es auch lesen und in Zukunft auch das Problem haben werden.

Also wenn steht "Alle Audioquellen stummgeschaltet" einfach folgendes tun. :

- Taste 3+6 Drücken dann erscheint ein Fenster und dort die Taste 2 drücken und das Navi ausschalten ( die Taste 2 dauerhaft gedrückt halten nicht loslassen!) 20 Sekunden warten und dann wieder das Navi einschalten ( die Taste 2 weiterhin gedrückt halten) und dann habt ihr wieder Ton !



Ich hoffe ich habe alles richtig gelötet etc. ... wenn ich ein Ziel eingebe, sagt das Navi Route wird berechnet..."diese Straße ist im digitalen System nicht zu finden" irgendwie sowas... oder es sagt Route wird berechnet und dann route berechnet und dann sagt es nichts mehr...

JohnnyS.

Hast du vernünftige/aktuelle Software?

sayinabi

Ehm ich habe die originale CD vom Jahre 2003. Aber auch damit müsste das Ding doch laufen, wenn ich die richtigen Kabel gelötet habe oder ?

Obwohl die Entfernung etc. findet das Navi manchmal, nur es navigiert nicht.


Ich habe folgendes gemacht:

-über den Pedalen im Kabelbaum( wie oben auf dem Foto bebildert) die Kabel im Farbkombi grün/weiss(Abs links-siemensstecker pin 5) und grün/gelb (ABS rechts-siemensstecker Pin 18 )gelötet und das RFS links unter der Einstiegsleiste (an Pin 17 Siemensstecker)

-GPRS Antenne hinter die A-Säule(Fahrerseite) montiert und die kabel hinterm Navi eingesteckt



Habe ich sonst was vergessen?

JohnnyS.

Ich hatte auch mal ne CD von 03 oder 04 eigelegt und mit der hats auch nicht funktioniert.... hat immer irgendwas gesagt wie "sie befinden sich auf einer nicht digitalisierten Straße" oder so..

Mit aktueller Software ging es dann problemlos..

Kann es sein, dass du das GALA Signal am Siemensstecker vergessen hast?

sayinabi

Hmm ja genau das sagt es bei mir auch...fragt sich nur wo ich jetzt eine aktuelle CD kriege...

jaganot

GALA hat das NAVI schon über den Stecker der Spannungsversorgung. An den Siemens kommt kein GALA zumal GALA ja eigentlich die GeschwindigkeitsAbhängigeLAutstärkeregelung is...

Sind alle Parameter eingegeben (Radumfang, Impulszahl)?? Fahr mal auf ne Straße die es vor 11-12 Jahren schon gegeben hat...

sayinabi

Ne also GALA habe ich nicht in Siemensstecker gesteckt.

Ja Radumfang und İmpulszahl sind eingestellt. Also alle Straßen bei uns gab es schon vor mindestens 10 Jahren. İch wohne in meiner Straße seit 17 Jahren.

jaganot

Hatt bei mir anfangs nur Probleme mit ner falschen Impulszahl. Bin 500m gefahren aber fürs NAVI bin ich einmal quer durch die Stadt...

Also wie gesagt die Werte stammen von der OEM MFD Nachrüsteinbauanleitung und bei mir funzt es auch einwandfrei..

Sind die Kabeel auch richtig eingepinnt??

sayinabi

Ja also die Kabel sind auch richtig eingepinnt ( du meinst im Siemensstecker oder?).
Das Einzige was sein kann ist, dass ich für die ABS Kabel 2 falsche genommen haben kann... was ich aber auch nicht so glaube, denn ich habe genau die selben Farben genommen.


Was ist denn der richtige Impulszahl ? 43 oder ?

Mehr fällt mir da jetzt nicht ein...die GPS Maus habe ich in die A-Säule montiert und von dort aus müsste es funktionieren.


Welche CD hast du denn drin ? Eine aktuelle ?

jaganot

ABS Impulszahl 43. Hast du mal geguckt wie viele Satteliten du empfängst??

sayinabi

Wie kann ich das machen ?

jaganot

Da muss ich überlegen, glaube das war sogar irgendwo im Menü versteckt...
