Hallo Golf4-Freunde,

Bitte lasst euch von dem Text nicht abhalten hier zu lesen und mir ggf. zu helfen,

denn ich habe ein kleines oder eher größeres Problem mit dem Gebläse (Innenraum). Es funktioniert auf keiner der 4 Stufen. Nachdem ich nun das halbe Armaturenbrett auseinander genommen habe um an das Kombiinstrument (Lüfterschalter usw.) zu kommen konnte ich das Problem auch eingrenzen. Ich habe den Stecker mit den dickeren Kabeln abgezogen und dann mit einem Kabel Strom auf die einzelnen Kontakte gegeben. Der Lüfter funktionierte hier auf allen Stufen. Nur ein Kontakt (Kabel SW/BL) hatte keine Funktion. Ich ging davon aus, dass dies die Zuleitung für das ganze ist.

Nachdem ich nun hier: http://www.golf4.de/elektronik-tacho...elegungen.html meine Schlussfolgerungen bestätigen konnte liegt das Problem also an dem fehlenden Strom.

Nun meine Frage:
Von wo kommt das SW/BL Kabel her und hängen noch andere Sachen dran. (oder ist das nur eine Leitung von der Sicherung direkt auf den Stecker?) Hat jmd. eine Art Stromlaufplan auf welchem ich das alles erkennen kann?

Das war aber noch nicht alles:
Ich habe auch eine Standheizung, welche aber auch kein Signal mehr bekommt. Das heißt es wird nichts mehr angezeigt und es sieht so aus als ob dort auch kein Strom ankommen würde.

Außerdem hat der Schalter für die Klimaanlage (AC) beim betätigen nicht geleuchtet. (der für die Umluft aber schon) Soweit ich das mitbekommen habe ist auch sonst keine Funktion der Klimaanlage eingeschaltet worden. (sprich Kompressor oder Lüfter im Motorraum) Kann das auch mit dem fehlenden Strom auf dem anderen Stecker zu tun haben?

Wenn ihr nun bis hier her gelesen habt bedanke ich mich dafür schonmal.
Ich hoffe ihr könnt mir hier helfen. Ich will das unbedingt erledigen, damit ich fahren kann. (ohne Heizung und mit Zerlegten Armaturenbrett mach sich das echt schlecht)

Also vielen Dank im Voraus und freundliche Grüße
EsKi-MoE

Stryder

Hey,
was genau hast du denn für eine Klimaanlage?

Oben liest es sich so als wenn du eine Klimaautomatik hättest (weil du dort von Kombiinstrument sprichst) unten mit dem AC Knopf und Umluft aber wieder als wenn du eine manuelle Klima hast?

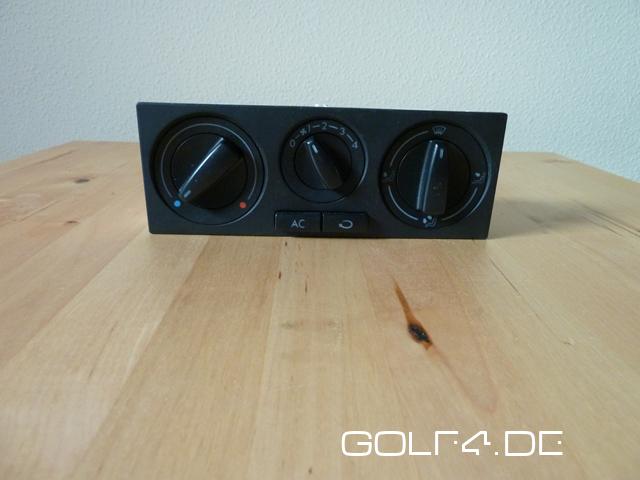

Das Teil was du meinst, an dem diese Kabel dran sind ist dann demzufolge dieses hier (manuelle Klima), richtig?



Um den richtigen Stromlaufplan herauszufinden bräuchte man das Modelljahr deines Autos und Motorkennbuchstaben. Zwischen den Modelljahren gibt es da teilweise Unterschiede auch wenn die sich wahrscheinlich nicht auf die Stromzuleitung des Bedienteils auswirken.

//Edit:

Hab dir hier mal ein Bild hochgeladen von einem Stromlaufplan für AKQ und AHW
Dort zu sehen ist, dass die schwarz / blaue Leitung von E9, dem Schalter fürs Frischluftgebläse zu Sicherung 25 geht, check die mal, ansonsten einfach mal selber ein wenig in dem Bild schauen ob du noch andere Hinweise entdeckst:

EsKi-MoE

Hallo Stryder,

danke für deine Antwort.

Ja ich meine die manuelle Klimaanlage.

Der Golf 4 ist Baujahr 99 und hat die Motorkennbuchstaben: AKL (wenn es die sind )

Wäre nicht schlecht wenn es da noch ein Stromlaufplan für die Standheizung geben würde. (ist soweit ich gesehen habe von Vaelo, und das Bedienteil sitzt in der Fahrertür.

Stryder

Ok, hier hab ich noch den Stromlaufplan der Klima für den AKL (und AEH, AGU, APK, AQY, AGP, AQM, AGR, ALH).

Soweit ich das sehe ist er identisch, bis auf ein paar Verweise zu anderen Seiten.

EsKi-MoE

Vielen Dank für deine Hilfe!

Werde mich mal einarbeiten. Hoffentlich lassen sich damit auch alle anderen Probleme lösen.

mfg

Stryder

Alles klar, zur Standheizung hab ich jetzt nichts direkt gefunden. Aber laut dieser Seite gab es da ab Werk nur was von Webasto.
Der Link zu der PDF ist offenbar auch tot...

EsKi-MoE

Ich schaue nochmal nach von wem das Ding ist.

mfg

EsKi-MoE

Hallo,

ich konnte das Problem dank deiner Hilfe nun noch weiter eingrenzen.

Die Leitung zum Schalter hin ist ganz. Nachdem ich den Sicherungskasten geöffnet habe, sah ich ein schwarzes Kabel was mit einem BL/SW Kabel in einer Hülle verschwindet. Und an dem BL/SW Kabel ist das SW/BL Kabel (also die Zuleitung zum Schalter) mit einem Stecker verbunden.

Ich denke, dass dieses SW Kabel zur Standheizung und von dort wieder zurück zum Schalter geht. Nur leider konnte ich nicht erkennen wo das Ding genau sitzt. Also muss da irgendwas kaputt sein.

Die Standheizung ist von ARDIC. Wäre schön wenn es dazu ein paar Infos geben würde.

Und soweit ich das auf den Plänen erkenne konnte hängt die Klimaanlage auch mit an dem Schalter bzw. wird darüber mit Strom versorgt. (oder zumindest die Relais oder was es dafür gibt.)

Ich muss jetzt also nurnoch herausfinden wo diese Standheizung bzw. das Steuergerät dazu ist.

ACHJA:
Ich habe beim abbauen der Verkleidung des Armaturenbretts einen 2. Sicherungskasten direkt über dem "normalen" gefunden. Ist der original oder erst nachträglich eingebaut? (da ist auch eine große 60 Ah Sicherung drin.)

Ich danke euch schon mal für eure Hilfe
EsKi-MoE

Oh sorry für Doppelpost. Habe ich nicht gesehen.

EsKi-MoE

Hallo,

die Standheizung heißt Ardic 912-b.

Leider kann ich keinen Stromlaufplan oder Einbauanleitung finden. Wäre toll wenn mir da jmd. weiterhelfen könnte.
Mir würde auch schon reichen wenn ihr mir sagen könntet wo diese Heizung sitzt und welche Kabel da ankommen.

mfg

1,8turbo

Liegt denn Spannung an am 6 poligen Stecker pin 2 Schwarz/blau wenn Zündung an ist? Es sitzt mit Sicherheit ein Wechslerrelais dazwischen welches die Standheizung im Betrieb auf Batterieplus umschaltet!

EsKi-MoE

Hallo,

meinst du den Stecker am Lüfterschalter? Wenn ja, dort liegt keine Spannung an.
Das mit dem Relais habe ich mir auch schon gedacht. Ich werde mir bei Gelegenheit mal die Standheizung genauer anschauen.

1,8turbo

Ja genau. Verfolge mal den Kabelstrang und die Sicherung die du gefunden hast!
