FFB von JOM an originale ZV anschließen.

1,8turbo · 25.01.2013, 13:53

Zeig mel deinen Anschlussplan. Was für ein Modelljahr hast du denn?

Passat 35i B4 · 25.01.2013, 13:55

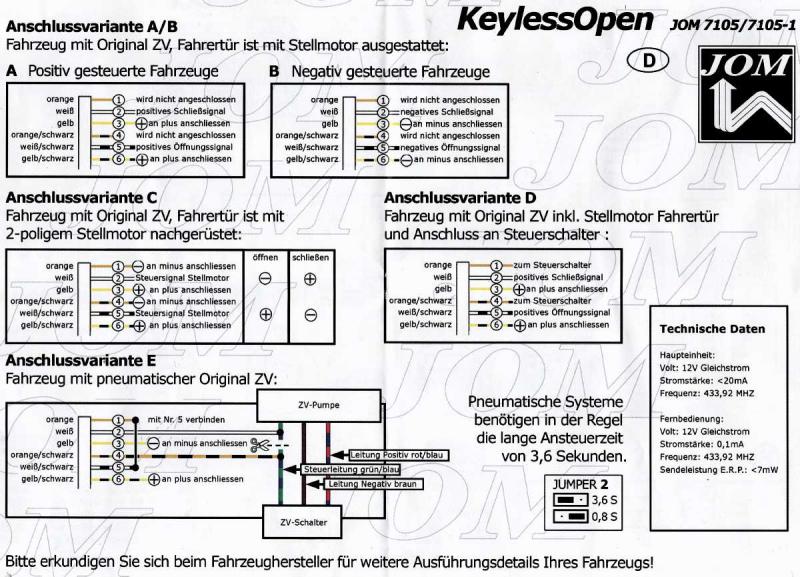

7105-1 anschlussvariante E

Passat 35i B4 · 25.01.2013, 13:56

und wenn ich mit Kabel an plus von Hupe geh und zündung einschalte leuchten die blinker dauerhaft ...versteh das net

Passat 35i B4 · 25.01.2013, 14:11

Passat 35i B4 · 25.01.2013, 14:14

so links das schwarze is dauerplus geht rechts zu rot plus.....links das rote is steuerleitung war mit grau rechts zusammen......links das braune is munis war mit rechtem grünen zusammen.....laut beschreibung soll nun vom modul das weisse kabel zum rechten grauen......und das orangene vom modul zum linken roten ...trotzallem tut es nur eins auf oder zu je nachdem wie ich das weisse bzw das orangene stecke

1,8turbo · 25.01.2013, 15:21

rotes,gelbes und gelb/schwarzes Kabel der FFB an Dauerplus rotes Kabel.
weißes kabel der FFB an graues Kabel der Zv Pumpe, weiß/schwarzes Kabel der FFB an grünes Kabel der Zv Pumpe

Nielsko · 22.06.2013, 14:26

Kann mir mal jemand sagen, was ich falsch gemacht habe?
Auf rot ist Klemme 30. schwarz an Minus Klemme, halb und gelb schwarz an Karosserie, weiß an gelb Blau (24) und weiß/schwarz an Grün/gelb (4).
Es klickt im Gerät, Blinker gehen, aber es tut sich nichts am Stellmotor der zv...

Nielsko · 22.06.2013, 14:45

Ich habe Mal nachgemessen, auf dem weißen und dem Weiß/schwarzen istplus Spannung drauf. Kann/darf das sein? Und egal, welchen Knopf ich Drücke, es ist immer plus Spannung drauf.

Gilmore22 · 13.07.2013, 11:15

Hallo ich habe mir die Beiträge alle durch gelesen und habe meine VfB auch angeschlossen, nur leider funktioniert nur das aufschließen das abschließen funktioniert nur mit Schlüssel. Die VfB schaltet zwar aber die Tür schließt nicht.
Es wäre schön wenn mir jemand helfen könnte.
Gruß Christian

1,8turbo · 13.07.2013, 14:22

Gelötet? Das Kabel was du zum Kabelbaum in der Tür gelegt hast (das für schliessen) kannst du bei geschlossener tür mal kurz auf masse legen. Dann weisst du ob es an deiner verkabelung liegt oder am ffb steuergerät

jansenb · 13.07.2013, 14:39

Das sollte vielleicht ähnlich sein :

http://www.golf4.de/showthread.php?t=173253

Gilmore22 · 13.07.2013, 20:16

Danke hatte neun kleinen Fehler drin. Jetzt funktioniert es:-)

Janko0510 · 24.11.2016, 20:17

Hallo zusammen...ich weiss das es verdammt lang her ist. Aber denk das ihr mir da weiter helfen könnt mit den Kabel 13 grün Fenster...ich möchte gerne das sie aufgehen...hat das hier schon jemand gemacht? Wenn ja wie?

22.06.2013, 14:26	- 67
Nielsko Neuer Benutzer Registriert seit: 28.04.2013 Golf IV Ort: Mandelbachtal Motor: 1.4 AHW 55KW/75PS ab 10/97 - Beiträge: 2 Abgegebene Danke: 0 Erhielt 0 Danke für 0 Beiträge	Kann mir mal jemand sagen, was ich falsch gemacht habe? Auf rot ist Klemme 30. schwarz an Minus Klemme, halb und gelb schwarz an Karosserie, weiß an gelb Blau (24) und weiß/schwarz an Grün/gelb (4). Es klickt im Gerät, Blinker gehen, aber es tut sich nichts am Stellmotor der zv... Geändert von Nielsko (22.06.2013 um 14:34 Uhr)

22.06.2013, 14:45	- 68
Nielsko Neuer Benutzer Registriert seit: 28.04.2013 Golf IV Ort: Mandelbachtal Motor: 1.4 AHW 55KW/75PS ab 10/97 - Beiträge: 2 Abgegebene Danke: 0 Erhielt 0 Danke für 0 Beiträge	Ich habe Mal nachgemessen, auf dem weißen und dem Weiß/schwarzen istplus Spannung drauf. Kann/darf das sein? Und egal, welchen Knopf ich Drücke, es ist immer plus Spannung drauf. Geändert von Nielsko (22.06.2013 um 15:40 Uhr)

Ähnliche Themen
Thema	Autor	Forum	Antworten	Letzter Beitrag
FRB anschließen	fyre	Elektronik, Tacho, Alarmanlagen & ZV	6	14.03.2011 15:08
MFA anschließen	fyre	Jetzt nehme ich es selbst in die Hand	10	08.02.2011 21:52
Wie anschließen?	Jens1301	Car Hifi, Telefon & Multimedia	4	18.03.2010 18:19
SML anschließen?!	Vierer_HE	Elektronik, Tacho, Alarmanlagen & ZV	17	07.01.2010 22:13
SML anschließen ?	JubiGTI	Carstyling	4	10.01.2008 19:58

25.01.2013, 13:53	- 61
1,8turbo Gelenkbusfahrer Registriert seit: 01.04.2006 Passat 3B Ort: Bielefeld & Potsdam P-IL XX Verbrauch: ~7,0 Motor: 1.9 GT ASZ 96KW/130PS 04/01 - Beiträge: 25.541 Abgegebene Danke: 106 Erhielt 1.947 Danke für 1.735 Beiträge	Zeig mel deinen Anschlussplan. Was für ein Modelljahr hast du denn?

25.01.2013, 13:55	- 62
Passat 35i B4 Neuer Benutzer Registriert seit: 24.01.2013 Passat 35i B4 1,8l BJ.95 Ort: Edewecht Verbrauch: 6 Motor: 1.4 AHW 55KW/75PS ab 10/97 - Beiträge: 6 Abgegebene Danke: 0 Erhielt 0 Danke für 0 Beiträge	7105-1 anschlussvariante E

25.01.2013, 13:56	- 63
Passat 35i B4 Neuer Benutzer Registriert seit: 24.01.2013 Passat 35i B4 1,8l BJ.95 Ort: Edewecht Verbrauch: 6 Motor: 1.4 AHW 55KW/75PS ab 10/97 - Beiträge: 6 Abgegebene Danke: 0 Erhielt 0 Danke für 0 Beiträge	und wenn ich mit Kabel an plus von Hupe geh und zündung einschalte leuchten die blinker dauerhaft ...versteh das net

25.01.2013, 14:11	- 64
Passat 35i B4 Neuer Benutzer Registriert seit: 24.01.2013 Passat 35i B4 1,8l BJ.95 Ort: Edewecht Verbrauch: 6 Motor: 1.4 AHW 55KW/75PS ab 10/97 - Beiträge: 6 Abgegebene Danke: 0 Erhielt 0 Danke für 0 Beiträge

25.01.2013, 14:14	- 65
Passat 35i B4 Neuer Benutzer Registriert seit: 24.01.2013 Passat 35i B4 1,8l BJ.95 Ort: Edewecht Verbrauch: 6 Motor: 1.4 AHW 55KW/75PS ab 10/97 - Beiträge: 6 Abgegebene Danke: 0 Erhielt 0 Danke für 0 Beiträge	so links das schwarze is dauerplus geht rechts zu rot plus.....links das rote is steuerleitung war mit grau rechts zusammen......links das braune is munis war mit rechtem grünen zusammen.....laut beschreibung soll nun vom modul das weisse kabel zum rechten grauen......und das orangene vom modul zum linken roten ...trotzallem tut es nur eins auf oder zu je nachdem wie ich das weisse bzw das orangene stecke

25.01.2013, 15:21	- 66
1,8turbo Gelenkbusfahrer Registriert seit: 01.04.2006 Passat 3B Ort: Bielefeld & Potsdam P-IL XX Verbrauch: ~7,0 Motor: 1.9 GT ASZ 96KW/130PS 04/01 - Beiträge: 25.541 Abgegebene Danke: 106 Erhielt 1.947 Danke für 1.735 Beiträge	rotes,gelbes und gelb/schwarzes Kabel der FFB an Dauerplus rotes Kabel. weißes kabel der FFB an graues Kabel der Zv Pumpe, weiß/schwarzes Kabel der FFB an grünes Kabel der Zv Pumpe

13.07.2013, 11:15	- 69
Gilmore22 Neuer Benutzer Registriert seit: 29.06.2013 Motor: 1.4 AHW 55KW/75PS ab 10/97 - Beiträge: 2 Abgegebene Danke: 1 Erhielt 0 Danke für 0 Beiträge	Hallo ich habe mir die Beiträge alle durch gelesen und habe meine VfB auch angeschlossen, nur leider funktioniert nur das aufschließen das abschließen funktioniert nur mit Schlüssel. Die VfB schaltet zwar aber die Tür schließt nicht. Es wäre schön wenn mir jemand helfen könnte. Gruß Christian

13.07.2013, 14:22	- 70
1,8turbo Gelenkbusfahrer Registriert seit: 01.04.2006 Passat 3B Ort: Bielefeld & Potsdam P-IL XX Verbrauch: ~7,0 Motor: 1.9 GT ASZ 96KW/130PS 04/01 - Beiträge: 25.541 Abgegebene Danke: 106 Erhielt 1.947 Danke für 1.735 Beiträge	Gelötet? Das Kabel was du zum Kabelbaum in der Tür gelegt hast (das für schliessen) kannst du bei geschlossener tür mal kurz auf masse legen. Dann weisst du ob es an deiner verkabelung liegt oder am ffb steuergerät

13.07.2013, 14:39	- 71
jansenb Neuer Benutzer Registriert seit: 30.06.2013 Golf 4 TDI 1.9 Ort: Paderborn Motor: 1.9 ASV 81KW/110PS 05/00 - Beiträge: 12 Abgegebene Danke: 0 Erhielt 18 Danke für 3 Beiträge	Das sollte vielleicht ähnlich sein : http://www.golf4.de/showthread.php?t=173253

13.07.2013, 20:16	- 72
Gilmore22 Neuer Benutzer Registriert seit: 29.06.2013 Motor: 1.4 AHW 55KW/75PS ab 10/97 - Beiträge: 2 Abgegebene Danke: 1 Erhielt 0 Danke für 0 Beiträge	Danke hatte neun kleinen Fehler drin. Jetzt funktioniert es:-)

Werbung

24.11.2016, 20:17	- 73
Janko0510 Neuer Benutzer Registriert seit: 24.11.2016 Motor: 1.4 AHW 55KW/75PS ab 10/97 - Beiträge: 1 Abgegebene Danke: 0 Erhielt 0 Danke für 0 Beiträge	Hallo zusammen...ich weiss das es verdammt lang her ist. Aber denk das ihr mir da weiter helfen könnt mit den Kabel 13 grün Fenster...ich möchte gerne das sie aufgehen...hat das hier schon jemand gemacht? Wenn ja wie?
