Akkise

Also, wie ihr an den unteren Bildern sehen könnt, habe ich von JOM eine universal Funkfernbedienung bestellt mit steuergerät und schlüssel und kabel.

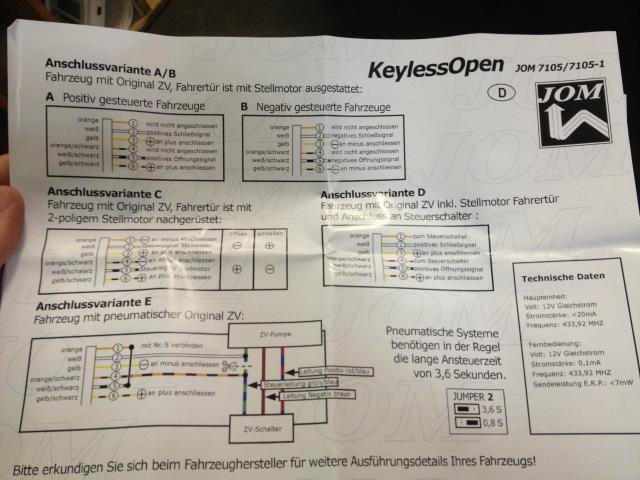

Ein steuerplan oder wie das heisst ist auch mit bei. Unten beigefügt.
Da ich eher ein laie bin in dem Gebiet, komme ich mit den ganzen anleitungen die schon vorhanden sind nicht klar. Leider.
Tut mir leid.
Jeder lernt neu.

Also, ich habe hier eine schwarze box wo man was anschließen kann. Das ist wohl die Steuerbox.

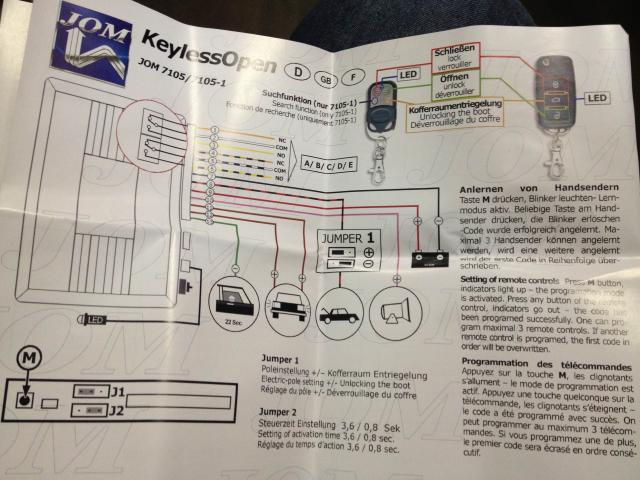

Würde es jetzt gerne anschließen, jedoch weiß ich nicht wo die kabel hinkommen. Unten auf dem bild erkennt ihr die ganzen bunten kabel, die man irgendwo anschließen muss. Und das andere Ende kommt an das Steuergerät.

Nun, womit kann ich die kabel verbinden? gibt bestimmt stücke die man kaufen kann zum verbinden der kabel mit anderen kabeln oder ?

und welche farbe muss ich woran schließen udn wo ?

tut mir leid hab nicht so viel am hut damit.

Ich weiß ich kanns auch machen lassen aber dann würde ich ja nichts lernen.

Mit so kleinen dingen ist es gut mal selbst anzupacken und etwas zu lernen damit man auch weitere dinge selbst machen kann. Und somit spare ich auch geld.

Nun auf dem bild erkennt ihr die ganzen Bunten kabel. Wohin damit ? woran anschließen ?

Auf dem steuerplan sind einige dinge die ich erkennen kann. Aber wie ich es machen soll KA.

Ich weiß aber, bei der abbildung ist ein Akku abgebildet. Diese 2 Kabel muss irgendwo anschließen wo das ding strom kriegen soll.

Also wo ?

Soll ich das alles in die Fahrertür einbauen oder wohin ?

Ich hätte es gern auch so, sodass die blinker angehen paar mal wenn ich das auto auf und zu mache.

Wie mach ich das ?

Und ein ton hätte ich auch gern, das fällt jetzt aber weg, da ich entweder keine Alarmanlage habe, oder sie einfach nicht ertönt. Obwohl in der tür beim pin ne rote leuchte leuchtet wenn ich das auto abschließe ?
Aber ein ton kommt nicht raus, wenn ich fenster vorher aufmache und motorhaube aufmache bei geschlossenen türen.

Akkise

kann niemand helfen ?

Akkise

Bräuchte Hilfe, eine Grobe Anleitung würde auch schon helfen..

1,8turbo

Forumsuche benutzt? Anschlussplan B für negative Zv verwenden. Dann Fahrertürverkleidung demontieren und die beiden Kabel der Ffb für öffnen und schliessen vim Innenraum in die Fahrertür ziehen. Pin 4 und 24 am Fensterhebermotor

Akkise

hab nciht so viel ahnung,

also im innenraum der tür ist ein fensterheber motor, dort sind anscheinend nummern und dann kommen die (welche ?) kabel dort ran.

Und fertig ? wo soll ich strom abzapfen für das steuergerät?

das schaut mir sehr kompliziert aus :/

1,8turbo

Das ist absolut nicht kompliziert. Benutz mal die Forensuche da gibt es zig viele Bilder und Anleitungen. Spannung bekommst du unter dem Lenkrad an der Klemmleiste

Akkise

Kann man dort auch ein kurzschluss verursachen sodass der motor startet wie in den filmen???

eric94

Ich hab die links abgebildete alles außer NUR Kofferraum öffnen hinbekommen... war auch am verzweifeln habs dann aber mit prüflampe gemessen was wo anzuklemmen war

Genaue Farben kann ich dir aber leider nicht mehr sagen ist schon en knappes jährchen her

Chris-tian

Wenn du das schaffst, wäre es ein absolutes Highlight, da mach dir mal keine Gedanken

Ich hab hier mal eine WAECO Anleitung rausgesucht. Da kannst du dir ansehen wo die Anschlusspunkte und entsprechenden Kabel liegen. Die JOM Farben stimmen selbstverständlich nicht mit den Waeco überein.

Akkise

Wenn ich jetzt noch wissenwürde welches kabel bei waeco für welche funktion zuständig ist könnte ich ja einfach die farben zu meinem übersetzen. Aber die anleitung ist komplett auch kompatibel mit jom oder?

fossi

Als erstes musster herausfinden, welche Anschlußvariante du verbauen musst.

Davon unabhängig ist die Verkabelung zu Türen, Hupe, Kofferaumklappe und Warnblinker.
-die Kabel für die Batterie müssen auf Klemme 30 im Sicherungskasten(Dann haste schonmal Strom)
- Dann müsstest du 4 grüne Kabel haben. Die kommen zu den Türsteuergeräten in jede Tür.
- Das rosa Kabel kannste an eine Hupe anschließen. (oder lässt du einfach weg)
- Die beiden braunen Kabel verlegste zur Mittelkonsole und schließt sie mittels Stromdieben an den Warnblinksschalter an (Pin 2 & 3 wie rum ist wurscht).
- Schwarze Kabel ist fürn Kofferraum

Steuerbox musste dann halt irgendwo befestigen. gibts da irgendwelche Halterungen??

Chris-tian

das kannst du dir selbst raussuchen

• Klemme +30 - Dauerplus
• Klemme 75x - Zündplus

und die Steckerbelegungen findest du hier >> FAQ - Steckerbelegungen

Akkise

Pin 2 und 3 für warnblinklicht, kriege ich das am kgs unterm lenkrad oder muss ich echt bis hinter das armaturenbrett?

Und ich muss an alle türen ein kabel verlegen? Macht das nicht meine zentralverriegelung an der fahrertür? Ich werd jetzt mal schauen wie ich das mache. Danke für die hilfe vielmals.

Chris-tian

Am Blinkerhebel oder am Warnblinkschalter

Wenn du das TSG in der Fahrertür ansteuerst sollte das ausreichen

Akkise

Oha wie komm ich denn zum warnblinkschalter.. Der muss doch von irgendwo dahin führen oder ? Kommt der nicht vom komfort steuergerät unterm lenkrad? Wenn nich wo kriege ichs leichter her :/

Chris-tian

1. Möglichkeit

2. Möglichkeit noch immer der Blinkerhebel

Das sind schon die leichten Möglichkeiten ^^

fossi

Die Türsteuergerate der originalen ZV werden über das KSG angesteuert. Da du ja einen nichtoriginalen Nachrüstbausatz verwendest musst du m.E. nen Kabel zu jedem Türsteuergerät legen und kannst die Funktion des KSG nicht verwenden.( korrigiert mich wenn ich falsch liege, ich weiß jetzt nich wie das bei JOM genau ist !!) daher ist bei deinen Vorraussetzungen der Umbau auf Originale FFB einfacher. Ansonsten wie Chris-tian schon sagte.

newschoolone

Meld dich einfach, dann baue ich die das am Wochenende ein. Sind ja so gesehen Nachbarn.

Akkise

Ich werd mich jetz an die ganzen bunten kabel machen die zum motor gehen. Das sind aber echt viele.

Hier wurde vom vorbesitzer schon rumgebastelt anscheinend..

Chris-tian

Und woher weiß das KSG wann du manuell mit dem Schlüssel schließt?

Die Ansteuerung vom Fahrer TSG ist völlig ausreichend um alle Türen zu verriegeln
