Golf4@BRB

lautsprecherkabel heißt das
bekommste in jedem baumarkt oder mediamarkt

Akkise

Danke habs besorgt.

Hab ein problem jetzt mit dem rückwärtslicht. Welches kabel hinten an der leuchte is das rückwärtslicht??? Hab unten ein bild rein gemacht.

Angehängte Grafiken


Chris-tian

mit Google in 0,00002 Sekunden gefunden

grau/rot bzw. grauch/schwarz ist standlicht
rot/schwarz ist bremslicht
schwarz/weiß bzw. schwarz/grün ist blinker
grau/weiß ist Nebelschlussleuchte
schwarz/blau ist Rückfahrlicht
und braun ist natürlich Masse

Akkise

Hab gerade mein stromkabel an den verstärker angeschlossen.. Scheint falsch zu sein.. Hier ein bild.. Dort steht 12V

Ist da ein 20mm^2 kabel in ordnung? Für das gemeckere wegen unsauber gemacht adernend fehlt kabelschuh fehlt, hatte in der
Grösse keins da. Habs rangemacht. Wird gleich komplett isoliert mit isoband. Aber isdas richtig?

Angehängte Grafiken


Akkise

Ah moment, ich teile das kabel einfach in 2 adernend rein? Und dann beides unter die schraube, müsste doch auch klappen oder? Warum nicht?

Chris-tian

STOP!!

Die blanken Litzen so ein zu Klemmen, das geht üüüberhaupt nicht..

Da hört sich bei mir selbst das Gemecker auf!!

Chris-tian

Teilen ist auch nicht drin >> Querschnittsverjüngung...

Wenn du das so lässt hast du keine Zulassung mehr für dein Auto weil dir somit der Versicherungsschutz erloschen ist

Kauf dir Gabel-Kabelschuhe und mach das ordentlich bevor die Karre abbrennt

Akkise

Wieso geht denn teilen nicht? Versicherung scheiss egal. Hauptsache dem auto passiert nichts. Also vom gekabel. Nachm isoliern is doch technisch alles in ordnung. Ausser der versicjerungsgeschichte, wieso kann ichs nich in zwei teilen? Und beide dinger reinstecken in das ein und selbe loch/schraube ? Is docj das
Gleiche oder?

Akkise

Habe gestern angefangen einen Subwoofer + Verstärker anzubauen.
Strom von der Batterie. Und die anderen krims krams.
Hab gestern ungefähr 4 Stunden dran gearbeitet. Und heute, bis eben grade seit 17 uhr.

Tjah jetzt könnt ihr verstehen wieso ich am verzweifeln bin und am durchdrehen und keine Geduld mehr habe.

Ich schreibe das jetzt um eventuell fehler zu finden.

Das Problem ist:

Mein Verstärker bekommt anscheinend keinen Strom !!!

also:

von der batterie, sicherung, in den innenraum, dann in den Kofferraum.

20mm² + Kabel

dann auf der anderen seite den restlichen Krims krams.

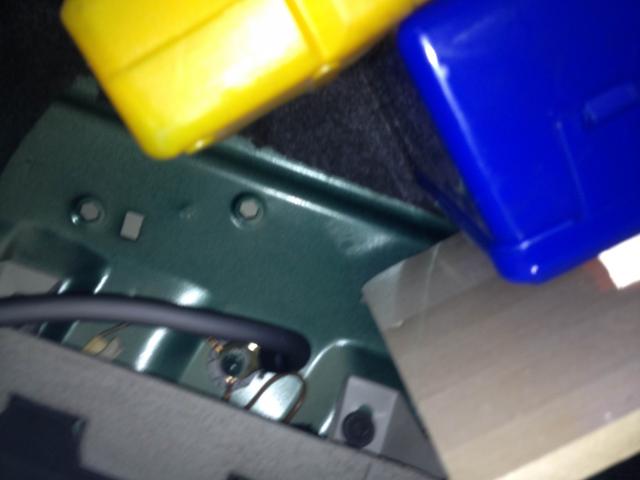

Hinten hab ich das - Kabel dann einfach an eine schraube an der karosserie rangemacht. Da wo das warndreieck ist da drüber hinter an eine schraube wo schon 2 andere braune kabel dran sind.

Hier 3 Bilder dazu:








so, dann habe ich mein remote kabel an das vorhandene blaue kabel am iso rangemacht

pin 5 müsste das glaub ich gewesen sein.

Bild:





Dann hinten alles am verstärker angeschlossen.

Da wo 12V steht hab ich das rote kabel reingesteckt, da wo remote steht das blaue dünne, da wo gnd oder so steht das Minus kabel.

Die dicken strom + und - kabel habe ich nicht Unter die schraube geklemmt sondern um die schraube drum. In der schraube war noch ne metall platte welches alles zusammengedrückt hat.
Also eine hälfte vom kabel links von der schraube andere hälfte rechts von der schraube.

Hab dann am ende vorne an der Batterie das Rote kabel dann angeschlossen an die Batterie bei +

motor gestartet etc.

passierte nix.

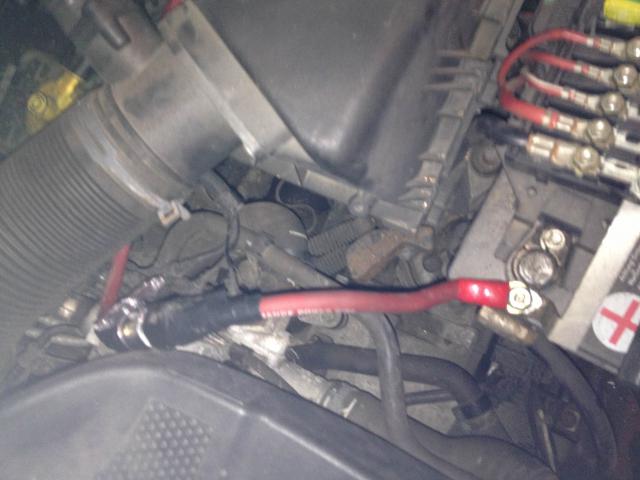

Rotes Kabel an der Batterie:






Auf dem verstärker oben existiert ein grünes lämpchen welches beschriftet ist mit "Power" das müsste doch nun leuchten ?

Leuchtete aber nicht. Subwoofer waren auch angeschlossen kam auch kein Sound. Nichts.




Am ende sah es so aus im Kofferraum.



tjah. Ganze mühe wohl umsonst. Funktioniert nichts. Oder ich habe einen dummen kleinen fehler gemacht, ich weiß aber nicht welchen.

Oder der Verstärker ist kaputt was ich aber nicht denke.

Ach man.

Bin über jede Hilfe dankbar.


Hab ein Golf 4 1.9 TDI

verstärker Magnat weiter weiss ich grade nich.

Exentric

Hey

Hatte ca. Das gleiche problem.
Power lämpchen ging einfach nich an.

Lag bei mit am remote kabel. Am radio war es mit remote beschriftet und dachte das passt, aber ging nicht.
Dann an anderem kabel am iso rangehalten und es ging.

Vl hilfts

Akkise

Danke aber soweit ich weiß müsste es das blaue kabel, Pin 5 Block A sein oder ?

Hab es auch dort angeschlossen.

Danke für den Tipp.

Akkise

Was passiert dann bei der Querschnittsverjüngung ?

Hab es deswegen sein lassen, aber hab die kabel um die schraube drum gemacht.
Also eine hälfte links von der schraube andere hälfte rechts von der schraube.

Is im endeffekt das selbe, kann es daran liegen dass der Verstärker nich funktioniert ?

Exentric

Versuch mal einfach beim iso stecker zb vorne am roten oder den anderen an den kontakt zu halten. Hatte dann gleich signal.

Akkise

Wie kann ich rausfinden wo das Problem liegt ?

soll ich mit dem verstärker mal zu Conrad fahren und fragen ob die checken können ob das Teil funktioniert ?

Akkise

Also das remote kabel an das rote strom iso kabel halten und gucken obs funktioniert ?

werds morgen versuchen danke

GolfV590

ohhh man !!!!

Wie wäre es einfach zu testen wodran es liegt ????

Einfach ein stück kabel nehmen und am verstärker PLUS und Remote brücken wenns dann angeht dann liegt es am dem remotkabel.

evtl antennenkabel genommen statt remote ??? vielleicht einfach mal ne prüflampe dran halten ???

Akkise

und wenns nicht funktioniert heißt es es kommt kein strom vom akku.

kann ich zwischen die fetten + und - kabel einfach ne lampe zwischen halten ? würde die nicht platzen

Akkise

ne moment, ich soll an das "remote" kabel ne prüflampe halten und gucken ob es überhaupt remote ist richtig.

Sind meine ersten versuche an Elektronik, prüflampe und sowas hab ich noch nie benutzt. Ist es irgendeine lampe die man zum prüfen benutzt oder gibt es wirklich "prüflampen" die man kaufen kann?

John Deere 6930

Wenn er nicht angeht heißt es nicht, dass dein Sub kein Strom bekommt, sondern evtl einfach, dass ihm nicht gesagt wird, dass er an sein soll

Wie gesagt, remote einfach mal mit Plus überbrücken, dann sollte er idR angehen

GolfV590

wenns nicht funktioniert dann musst du einfach ma n Messgerät/lampe an das plus und minus an verstärker halten ....!

denke aber eher das du kein remote bekommst also erst mal plus und remote brücken am verstäarker und gucken obs angeht
