4erExklusiv · 23.02.2011, 21:52

Auf keinen Fall gehören die Ecken immer gleich.
Ich habe von Dir keine Nachricht mehr bekommen, sonst hätte ich geantwortet. Aber das problem hatten wir den tag ja schon einmal bei einer Nachricht.

DarKsun · 23.02.2011, 21:54

Ich weiss auch nicht was da los war... Ich habe dir geschrieben, dann warst du off, dann wieder on, hast aber nicht geschrieben! Warscheinlich ist die Nachricht dann bei dir Untergegangen beim wechseln von on auf off usw. Weisst du wie die angeordnet werden müssen. Als ich die alten abgemacht habe, waren diese auch imme mit den Ecken nach Rechts oben... Deswegen habe ich die neuen auch so drauf gemacht. Kannst du mir vielleicht sagen wie die drauf gehören?

4erExklusiv · 23.02.2011, 21:56

Nein kann ich Dir nicht aus dem Kopf sagen. Wenn du dir zu 100% sicher bist, dass die ecken alle in eine richtung gezeigt haben, dann gehört das jetzt auch so.

Ansonsten die lötstellen prüfen.

DarKsun · 23.02.2011, 22:00

Okay scheisse... Wie erkenne ich das denn an den Lötstellen?

4erExklusiv · 23.02.2011, 22:02

Kann ich Dir so nicht erklären. Vielleicht haste beim einlöten auch die SMD´s geschrottet durch zuviel Hitze???? Ne Ferndiagnose ist jetzt nicht wirklich möglich.

DarKsun · 23.02.2011, 22:05

Ich probiere es einfach morgen nochmal. Noch ne frage: Wenn ich jetzt eine LED sage ich mal "vergesse" leuchten die anderen dann auch weiter oder ist das eingeschlossener Kreis? Eigentlich schon ne? Aber eins kann man schon ausschließen, das ohne Ecke an ohne Ecke kommt ne? Das geht ja nicht, weil sonst plus and plus geht richtig? Dann gehe ich einfach von der einen LED zur nächsten...

4erExklusiv · 23.02.2011, 22:09

Ich kann Dir nur soviel sagen. Bei meinem Motometer waren die SMD`s nicht alle gleich ausgerichtet!

DarKsun · 23.02.2011, 22:20

Alles klar

Werde morgen mal die anderen umdrehen

didgeridoo · 12.05.2011, 06:38

Top Thread und dank der Hilfe von Prizo, der fleissig meine Fragen beantwortet hat, hab ich nun auch ne weiße Tachobeleuchtung

Hier die Daten von meinen SMDs - für die, die den Umbau noch vor haben:

◦Farbe: WEIß
◦Gehäusetyp: weißes PLCC-2 Gehäuse, eingefärbter diffuser Silikon Verguss
◦Besonderheit des Bauteils: erhöhte Lebensdauer durch verbesserten Verguss
◦Größe (BxLxH): 3,4 x 3 x 2,1mm
◦typische Farbtemperatur weiß: 5600 K
◦Abstrahlwinkel: Lambertscher Strahler (120°)
◦Helligkeitsklasse: 140-180 mcd
◦Gruppierungsparameter: Lichtstärke, Farbort
◦Betriebsspg.: min. 2,7V typ. 3,1V max. 3,7V
◦Betriebsstrom: typisch 20mA
◦Betriebtemp.: -40 °C bis 100 °C

shifty · 12.05.2011, 10:45

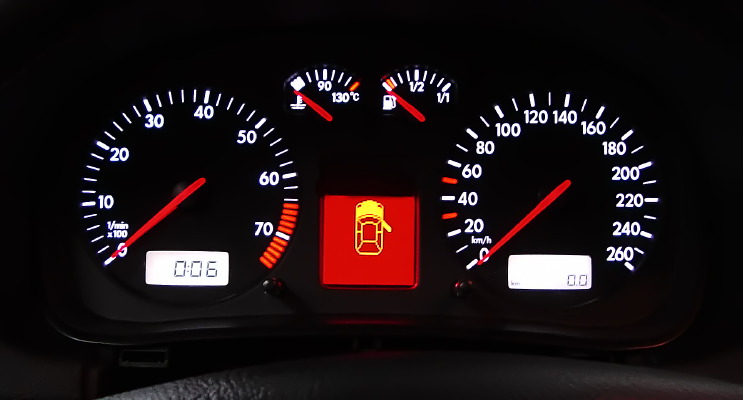

Derzeit bei mir dieser Stand

didgeridoo · 12.05.2011, 10:55

Falls jemand auf Pink oder Lila umbauen will:
Hab gestern beim löten entdeckt, dass wenn man die weißen SMDs mit schwarzem Edding anmalt sie lila leuchten, wenn man sie rot anmalt leuchten sie pink

@shifty:
mach mal bitte ein Bild, wie die kleine MFA und die km-Anzeige mit der Invert-Folie bei TAG und ausgeschaltetem Licht aussehen.

shifty · 13.05.2011, 14:29

@didgeridoo
hier mal bei Tag mit licht aus und an.
Ich finde es gelungen, nur bin ich mir noch nicht sicher ob ich das noch blaue alles in rot mache, oder die zeiger in blau umgestallte...

Nikosh1992 · 15.05.2011, 13:00

Jemand im Raum Dortmund, Umgebung der mein Tacho umbauen könnte, weiße LEDs?

winke · 16.05.2011, 13:49

@shifty

ich hab die Displays auch invertiert, allerdings hab ich dann denTacho so umgebaut das die Beleuchtung angeht sobald man die Zündung einschaltet. Hat den Vorteil das man auf den invertierten Displays besser sieht.

Falls es sich interessiert:

Das einzige was dann anders ist, wenn man das Parklicht einschaltet leuchtet der Tacho mit...

shifty · 17.05.2011, 12:42

@winke
hab schon darueber nachgedacht, lass es aber aus dem grund das ich abend situationen hab wo ich nicht moechte das das display leuchtet aber der motor laufen muss

PS: leuchten hier nur die display's oder der ganze tacho?

spark · 17.05.2011, 13:02

hier nur ein paar meiner Umbauten als Beispiele...

Nikosh1992 · 17.05.2011, 18:47

Zitat:

Zitat von spark

hier nur ein paar meiner Umbauten als Beispiele...

deine Umbauten sind geil, aber du wohnst leider zu weit weg

gauna · 17.05.2011, 18:54

schick ihm doch dein tacho

Nikosh1992 · 17.05.2011, 19:01

Zitat:

Zitat von gauna

schick ihm doch dein tacho

Dann kann ich nicht fahren und ich brauche das Auto jeden Tag

gauna · 17.05.2011, 19:04

over night express? musste halt mal im urlaub machen

oder vorbei komm ich helf dir au gern xD
