GALIANO

Hallo zusammen,

heute habe ich mein FSE laut diesem Schaltplan eingebaut.

Pos. 1: Masse
Pos. 2: ---
Pos. 3: ---
Pos. 4: Stumschaltung Radio, schwarzer Stecker: Pos. 2
Pos. 5: ---
Pos. 6: ---
Pos. 7: Telefon-Eingangssignal -, 3-farbiger Stecker (20-polig) am Radio: Pos. 12
Pos. 8: ---
Pos. 9: Leitung zum Freisprechmikro in der Innenleuchte, -
Pos. 10: Anschluss Sicherung 8
Pos. 11: Anschluss Sicherung 12
Pos. 12: Instrumentenbeleuchtung (gr/bl)
Pos. 13: ---
Pos. 14: ---
Pos. 15: ---
Pos. 16: Telefon-Eingangssignal +, 3-farbiger Stecker (20-polig) am Radio: Pos. 7
Pos. 17: ---
Pos. 18: Leitung zum Freisprechmikro in der Innenleuchte, +



Allerdings sind diese 2 kabel mein Problem

Pos. 10: Anschluss Sicherung 8
Pos. 11: Anschluss Sicherung 12

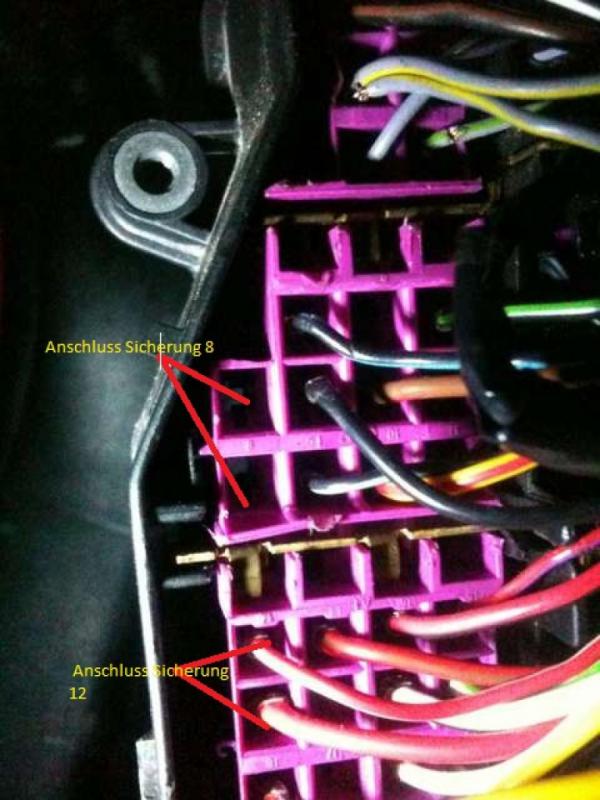

Hier auf diesem Bild können sie das rot/weis kabel von pos.11 sehen.
(ganz links)




Wie sie sehen können ist das kabel von pos.10 noch leer, denn wenn ich das kabel von pos 10 platziere:
hat dieses kabel keinen Gegenpol

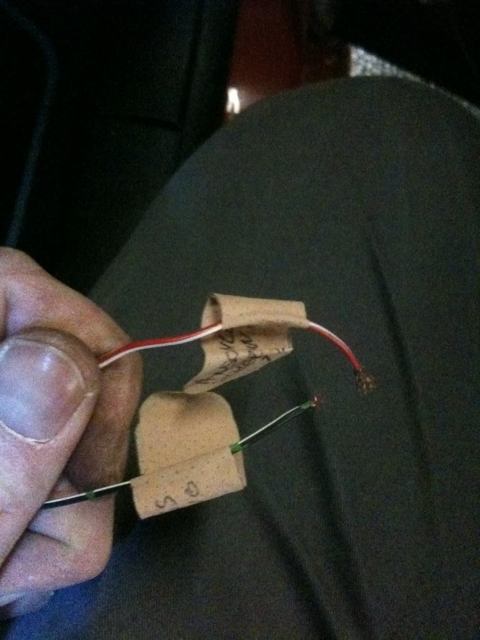

Hier das bild von den zwei Kabeln.




Wer könnte mir damit helfen?

GALIANO

Kann mir niemand helfen??

GALIANO

Up

schote

hi
entweder rüstest du die leitungen nach Stecker - Sicherungskasten, Relaistrger, Schalter
oder nimmst die Signale hinten am radio ab
denn das eine solte zündungsplus sein ,das andere dauerplus

GALIANO

http://golf.getfreespace.de/download...onanlage_1.pdf

Kann mir jemand sagen ob A2 laut diese stromlaufplan Zündplus ist?

schote

hi
jaaaa ist zündungsplus steht auch im Stromlaufplan drin D/15 = D Zündanlaßschalter

GALIANO

Vielen dank.
Ich habe jetzt die Kabel an den ISO-Stecker => PIN 7 Dauerplus und PIN 4 Zündplus angeschlossen. Allerdings zieht das FSE auch ohne Schlüssel in der Zündung Strom!??

Das zweite Problem:
Das MFD lässt sich nicht codieren auf 00004 (ich habe auch TMC-Box)

4 = Traffic Message Channel Control Module & GSM-Telephone installed

schote

hi die interfacebox die ich damals nachgerüstet habe hatte folgene TN 1j0035729B
angeschlossen habe ich es wie folgt
18/1 masse
18/9 Micro pin 2
18/18 Micro pin 1
10/10 zündungsplus geht zum Radio T8/4
18/4 Mute geht zum Radio T8/2
18/11 Dauerplus geht zum Radio pin T8/7 (laut plan bei mir zur sicherung 10 )
18/12 zum Radio T8/6 Beleuchtung
18/3 zum Radio T8/1 Galasignal
18/7 zum Radio T20/12
18/16 zum Radio T20/7

daniel_bf

Ich habe das selbe Problem, aber laut dem Navi Forum muss (kann) man das Navi erst ab der G Version umcodieren. Dann kann bei Can fähigen Handy angeblich das Telefonbuch im MFD angezeigt werden.

-----


Ich hab aber auch ein Problem bei meiner Nachrüstung. Habs ganau so angschlossen wie "GALIANO", aber funktionieren tut bei mir nichts. Das soll heissen ich kann den Handyadapter nicht Initialisieren. Auch nach vielen Wiederholungen nicht.

Wenn ich das Handy dann in den Adapter gebe wird sofort das Radio Stumm geschaltet und es erscheint Phone im MFD Display.
Wenn ich angerufen werde und jemanden anrufe kann ich aber nur übers Handy telefonieren über das Mikro oder die Lautsprecher funktioniert gar nichts.

Hatte jemand auch dieses Problem?

Interface hat die Nummer 1J0035729B
