Automatische Heckklappenöffnung per FFB

12qwert · 14.03.2016, 23:37

Kann mal jemand die Maße von den Federn durchgeben?
Danke!

Sharien · 29.05.2016, 19:26

Nabend liebe Gemeinde,

muss das Thema nochmal hochholen.

Hab jetzt endlich mal die Verschaltung fertig gemacht. Bisher nur mit Innenraumtaster.
Leider funktioniert es noch nicht so richtig. Drücke ich den Taster passiert nichts... lediglich wenn ich den Stecker auf den Taster drücke kriegt der Motor kurz Strom, ohne dass ich den taster drücke.

Hab auf Pin 1 des Taster die Leitung zum Massepunkt und Pin4 dieLeitung zum KSG (1C0 auf Pin 2).

Kann mir da jemand weiterhelfen? Hab ich den Taster vielleicht falsch angeschlossen?

Vielen Dank im Voraus!

Agent007 · 29.05.2016, 20:09

Hast du mal versucht, Masse direkt auf Pin 2 zu geben, also unter Umgehung des Schalters? Was meinst du mit "Stecker auf den Schalter" drücken?

Sharien · 29.05.2016, 20:12

nein hab ich noch nicht versucht.

Mit "Stecker auf den Schalter" mein ich den schwarzen 4-poligen Stecker der unten in den Taster gesteckt wird.

Sharien · 04.06.2016, 01:53

Fehler ist heute behoben worden... Fehler lag in einer falschen Kabelbelegung des Steckers des Tasters...

TimDennis · 11.06.2016, 17:27

Zitat:

Zitat von Abfahrt

Ähhh, wenn einer von euch aus der nähe von HH kommt, kann ich helfen hab noch genug ringe und auch einen satz federn, glaub ich.
Habe so ca. 4 Sonnensegel ;-))

Kleiner Tipp noch: In der Fundgrube bei IKEA haben sie bestimmt noch Ersatzfedern..........

Hallo Abfahrt,
Ich komme aus dem Bereich HH

kannst du mir helfen bei der Elektrik? Das ist ein rotes Tuch für mich 😅 ich weiß nicht wie ich den stellmotor anschließen muss damit meine HK per Schlüssel auf geht

TimDennis · 14.06.2016, 15:42

Zitat:

Zitat von Abfahrt

Ja, zum öffnen habe ich einen ZV Motor mit dem Schloß verbunden und das ganze starte ich über den ESP Schalter (den fast wenigstens kein Dep an"wasndas, klick"?) Leider habe ich keinen dreikanal Schlüssel, wäre aber ganz Interessant.
Schau mal hier: http://www.golf4.de/umbauten/149247-...eckklappe.html
Ciaociao

Hallo Jungs könnt ihr mir sagen was für Relais ihr verwendet habt? Ich finde einfach nichts passendes das unter 20mA ist was es ja sein muss da sonst das KSG abraucht.
Könntbihr mir helfen?

Zitat:

Zitat von Cameron-Poe

Vill für den ein oder anderen Interessant, ich war zwar schon lange nicht mehr online aber ich habe beim Schrank Ausmisten einen Satz Harte und Weiche Federn gefunden damals vom Fagus hier gekauft aber nie montiert. Ich hab gelesen das doch der eine oder andere noch was sucht (auch wenn Beiträge schon älter)

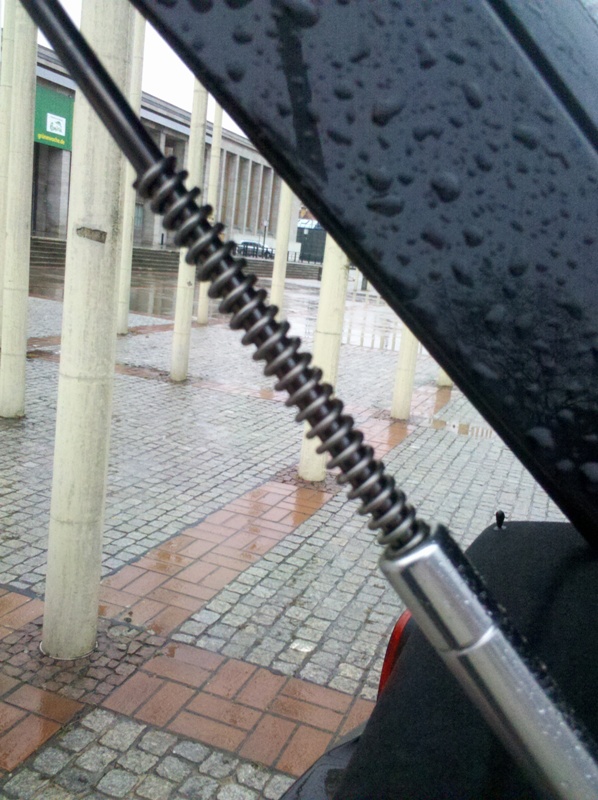

Federn sind so wie hier auf dem Foto http://www.golf4.de/images/imported/2012/01/347.jpg

Falls jemand Interesse hat eine PN an mich . Gruß René

PS: Sorry das ich das hier Poste das ist vill. nicht gern gesehen aber da ich noch keine 50 Beiträge habe ich aber vill jemand die Chance geben möchte doch noch an die Federn zu kommen da meine Golf 4 Zeit doch vorüber ist.

Hallo Rene hast du noch federn liegen? Hätte Interesse daran

Gruß Tim

golfiv19 · 14.06.2016, 22:57

Ich hab noch neue federn wenn bedarf besteht

Gesendet von iPad mit Tapatalk

Sharien · 15.06.2016, 11:18

Zitat:

Zitat von TimDennis

Hallo Jungs könnt ihr mir sagen was für Relais ihr verwendet habt? Ich finde einfach nichts passendes das unter 20mA ist was es ja sein muss da sonst das KSG abraucht.
Könntbihr mir helfen?

Ich habe das originale VAG Relais 79 genommen. Funktioniert bei mir ohne Probleme.

TimDennis · 19.06.2016, 14:57

Das habe ich auch benutzt aber bei geht es irgendwie nicht. Der Motor in der HK wird nur heiß. Hast du den Strom von der Batterie genommen oder wie?

TimDennis · 19.06.2016, 14:57

Zitat:

Zitat von golfiv19

Ich hab noch neue federn wenn bedarf besteht

Gesendet von iPad mit Tapatalk

Hey golfiv19 ich hätte Interesse. Welche hast du den?

Sharien · 19.06.2016, 16:33

Zitat:

Zitat von TimDennis

Das habe ich auch benutzt aber bei geht es irgendwie nicht. Der Motor in der HK wird nur heiß. Hast du den Strom von der Batterie genommen oder wie?

Welche Schaltung hast du denn genau umgesetzt? Hast du mal geprüft ob der Motor mit der jetzigen Steckerbelegung anzieht wenn du 12V anlegst? Vielleicht hast du ja nur die Stecker vertauscht?

golfiv19 · 19.06.2016, 18:06

Hab nen ungenutzen satz harte zu liegen

Gesendet von iPad mit Tapatalk

TimDennis · 26.06.2016, 13:27

Die würde ich dir gerne abkaufen

wieviel willst du den dafür haben? Kann man hier privat schreiben oder so?

golfiv19 · 05.07.2016, 09:01

Die Federn sind verkauft. Hab den satz mehrfach angeboten. Nun sind se weg.

Gesendet von iPad mit Tapatalk

maktusch · 25.04.2017, 12:08

mal ne frage, falls ichs überlesen habe, schaltet der pin 4 immer oder nur wenn zv offen?
wollte auf pin 2 mit nem taster der außen am auto ist nen impuls geben, somit würde das ja über pin 4 weitergeleitet. wäre natürlich blöd wenn der taster immer funktioniert, selbst wenn die zv verriegelt ist.

Benandi · 25.04.2017, 20:43

Also meine Heckklappe kriege ich nicht mit dem Taster entriegelt oder geöffnet, wenn das Fahrzeug verschlossen ist.

Edit: Kein originaler Heckklappengriff mehr verbaut. Nur der Öffner vom Polo.

Irbiss · 25.04.2017, 20:49

Das geht nur, wenn du die händische Entriegelung der Heckklappe aushängst, also den Griff quasi deaktivierst.

Holger

maktusch · 25.04.2017, 21:00

vergessen zu schreiben. heckklappe ist gecleant und wird sowieso nur noch über nen stellmotor entriegelt.

Irbiss · 25.04.2017, 21:16

Dann sollte es aber klappen.
Auf dem Bild ist alles mit einander verbunden, wenn du jetzt das kleine Seil auf dem Bild direkt mit dem Hacken am Schloss verbindest, also das Gestänge für den Griff aushängst, kannst die Heckklappe auch im verschlossenen Zustand öffnen.

25.04.2017, 20:43	- 577
Benandi Erfahrener Benutzer Registriert seit: 16.11.2013 Ort: NRW Motor: 1.8 GTI AUM 110KW/150PS 10/00 - Beiträge: 203 Abgegebene Danke: 9 Erhielt 24 Danke für 21 Beiträge	Also meine Heckklappe kriege ich nicht mit dem Taster entriegelt oder geöffnet, wenn das Fahrzeug verschlossen ist. Edit: Kein originaler Heckklappengriff mehr verbaut. Nur der Öffner vom Polo. Geändert von Benandi (25.04.2017 um 21:10 Uhr)
