4erExklusiv

Habe die mulde bei mir mit gfk auslaminiert. War eigentlich nicht schwer. Fotos findeste in meinem umbau-threat.

SlidereR

So Leute, heut 12 Stunden gearbeitet bis jetzt, aber Material ist ausgegangen.
Brauch noch Abstandsklötze, die ich am Monta besorge und meinen Ausbau fertigstelle.


Ich fang mal an:

Hab mir gestern bei Aduio System nen Ring für mein Sub Gehäuse gekauft, 600x200, Golf RRM ist riesig, passt locker nen 600er rein, hat den Vorteil nicht hoch bauen zu müssen. Kostenpunkt: 82,50, habs mit Flies für 90 € bekommen.
Ganzes Material, ca 120 €.

Arbeitsumgebung:
Beheizte Halle
Viel Werkzeug + Maschinen
Pils und Kaffee
Zu zweit gearbeitet, und noch Leute außenrumm, die auch mitgedacht haben



Also erstes den Ring auf ne zugesägte Platte gesetzt, dann die Wooferplatte zuegsägt und BR Rohr un Woofer Löcher reingefräst.

Mein Subgehäuse bildet ZUFÄLLIG, worauf ich sehr stolz bin, eine Ebene mit dem Kofferraum !!!
In die untere Platte des Sub Gehäuses nen Kreis ausgesägt für die Reserveradhalterung (Gewinde), ne Schraube reingedreht mit Holzunterlage, damits auch wieder dicht ist.

Dann untere Bodenplatte passend für den Kofferraum zugesägt und Kreisauschnitt vom Subgehäuse (Kreis) gesägt.
Danach auf die untere Bodenplatte die Abstandsklötze, soweit es ging, ranngemacht.

Zum Schluss obere Bodenplatte mit Filz bezogen und Löcher für Schallabstrahlung in Höhe von BR Rohr und LS mit ner Löchfräse gesägt.

Hört sich ziemlich wenig an, aber war eine heiden Arbeit. Am Montag werd ich dann alles fertig machen, und Bilder vom fertigen Ausbau euch zeigen.


Aber das Probehören durfte natürlich nicht fehlen also provosorisch die Amps angeschlossen und gehört.

Der Radion hat erstmal mit dem Gehäuse ge macht was er wollte , das Gehäuse hat sich durch die Vibration rechts rumm gedreht, somit hat sich die Schraube weiter zugedreht und jetzt isser fest.
Aber das muss ich am Montag gescheit machen, weil Holz auf Holz rutsch einfach zu stark, aber Sub Gehäuse wird dann eh noch an die untere Bodenplatte geschraubt, ist also bombenfest.

Auf jeden Fall ist Druck da ohne Ende, meines Empfinden nach sogar mehr als mit der Kiste.
Bin aber voll und ganz zufrieden. Genug geschrieben, ich lass die Bilder sprechen:

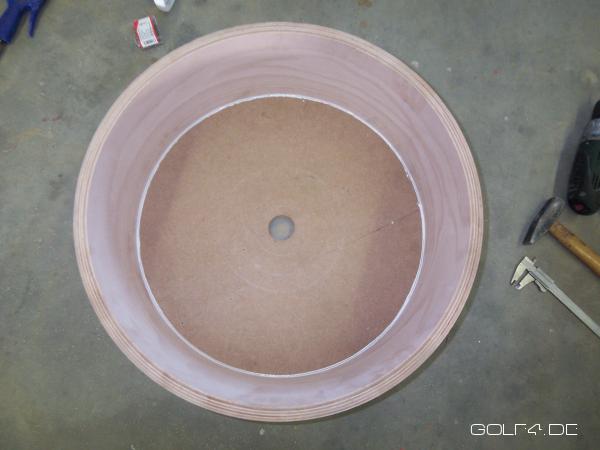

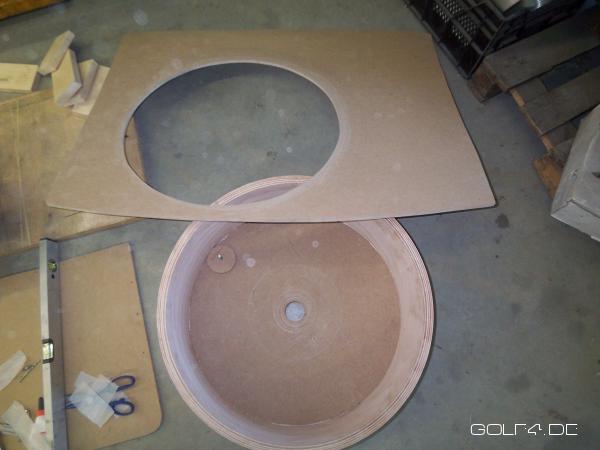

Sub Gehäuse mit Bodenplatte un Loch für Gewinde:



Sub Gehäuse mit Gewinde (im Gehäuse liegst drinn) und untere Bodenplatte, die später auf dein Ring des Sub Gehäuses montiert wird:

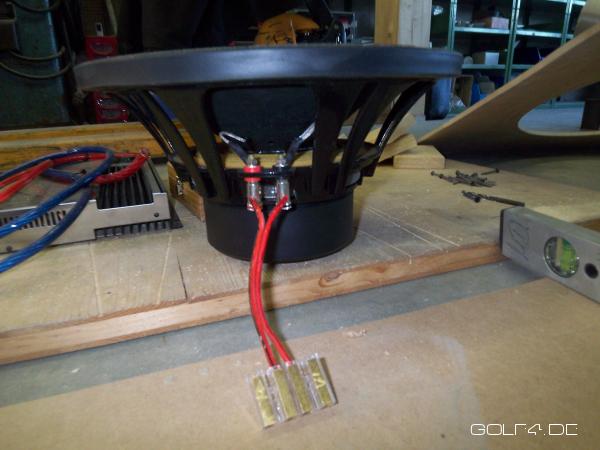

AS Radion 12:

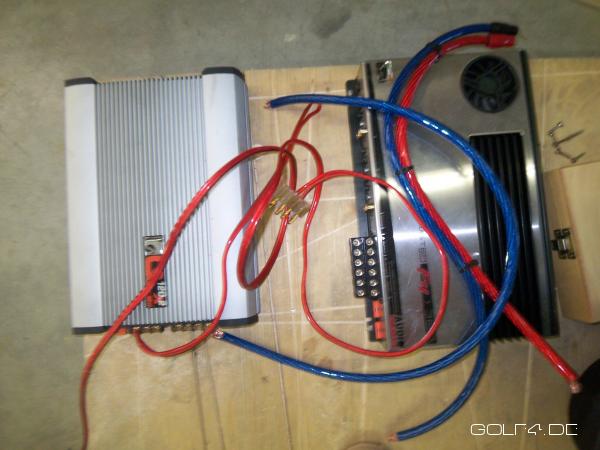

Steg Qm 120.2 und AS F4-380 +l Kab****lat:

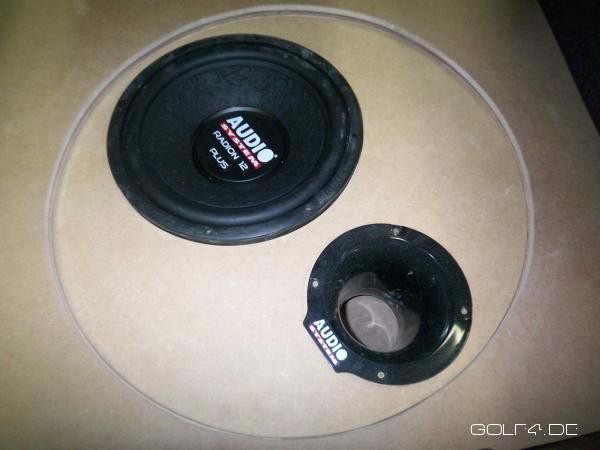

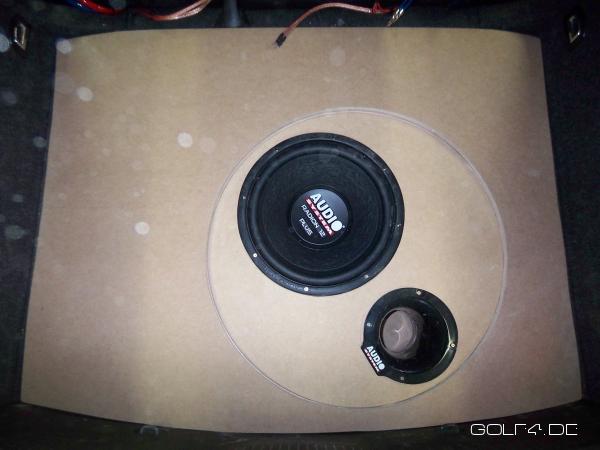

Bodenplatte und Sub Gehäuse:



Detailansicht:



Weitere Bilder vom Rest kommen noch, nämlich am Montag, wo ich alles fertig mache.
Viel Spass

Speed Racer

ja, sieht doch sauber aus... hatter fein gemacht!!!

wieviel abstand ist denn zw. BR-rohr unterkante und dem boden?
apropos boden, haste da klötze zum abstützen drunter gemacht? wenn nicht, nochmal drüber nachdenken! je stabiler der woofer sitzt, desto besser!
keine angst, ich will dir das nicht kaputtreden, aber jetzt kannste/willste noch solche kleinen optimierungen machen!


dass dafür viel zeit draufgeht hab ich selbst erlebt... mein ausbau sieht IMHO nicht wirklich nach 4 tagen (je 5-6h) aus, oder? dafür hab ich nur 40€ für material ausgegeben...
die gladen-subframes sind zwar super (weil nicht aus biegesperrholz, sondern aus "echtem" gebogenen MPX!), aber mir persönlich zu teuer....

SlidereR

Ja war mir eigentlich auch zu teuer, aber was solls, ist halt eben auch der Fachhändeler wo ich immer hingeh.

Was meinst du mit Klötchen? Also ich mache auf die untere Bodenplatte wie so Schienen außenrumm und in der Mitte, da liegt die obere Bodenplatte auf, die mit Filz bezogen ist.

Und in der oberen sind Löcher drinn damit der Schall auch "raus"kann.
Un die untere Bodenplatte wird auf den "teuren" Ring aufgeschraubt.


Also was genau meinst du?

Abstand Bodenplatte - Wooferplatte ist 20 cm - 1,9cm = 18,1cm


G= Pi * r²
V= G*h

Kann das vlt jemand ausrechnen checks grad ned.
Bin iwie auf 51 Liter gekommen, kann aber nicht sein da AS 49,2 Liter für 600x200 angibt.
Verkäufer hat mir gesagt ich bräuchte ca. 50 Liter also würde das genau passen für den Radion. Mein original Gehäuse hat ja auch 46 Liter.

Speed Racer

ich meine ne abstützung des gehäuse-bodens auf der reserverradmulde... das liest sich bei dir so, als ob das nur auf dem pin der reserverradhalterung aufliegt... oder liegt das auch an den wänden der mulde an/auf?

was deine volumenrechnung angeht, hast du wahrscheinlich mit den außen-maßen gerechnet... das holz außenrum ist ja aber auch da, hat ne gewisse stärke und verdrängt so gesehen ja auch volumen!
grob geschätzt kommste sicher auf 2l unterschied, wenn du mit ~40mm weniger durchmesser bzw. ~20mm weniger radius und ~20mm weniger höhe rechnest...
hab mich damals bei der berechnung meines gehäuses mit dem gehäuserechner von strassacker auch erschrocken, wie das innenvolumen schrumpft, wenn man die wandstärke von 18 auf 21mm erhöht!

SlidereR

Wandstärke ist 20mm.

Ne ne Gehäuse liegt auch auf dem Boden der RRM auf.
Das Loch im Gehäuse ist nur zur Besfestigung mit einer Schraube vorgesehen.

Ich hab mit ner Lochfräse ein 60mm Kreis ausgesägt, eine Schraube durchgesteckt und dass dann in das Gewinde gschraubt, somit verdeckt der 60mm Kreis das Loch das ich reingesägt hab.
Und dann dem liegts auch, wieso sich das Gehäuse bewegt.
Ich muss diesen 60mm Kreis noch ans Gehäuse schrauben.

SlidereR

Hier die versprochenen Bilder:

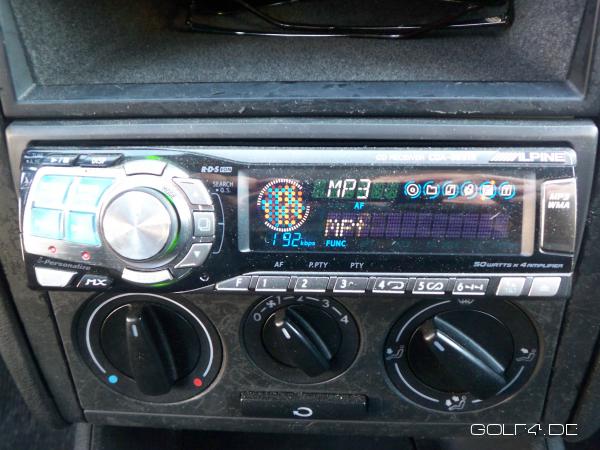

Headunit:

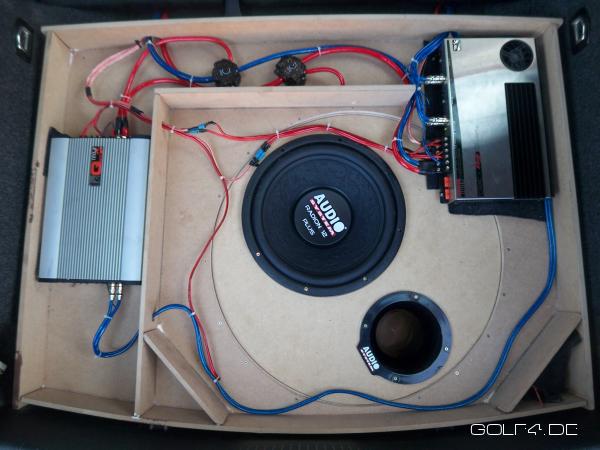

Koferrraumausbau fertig:

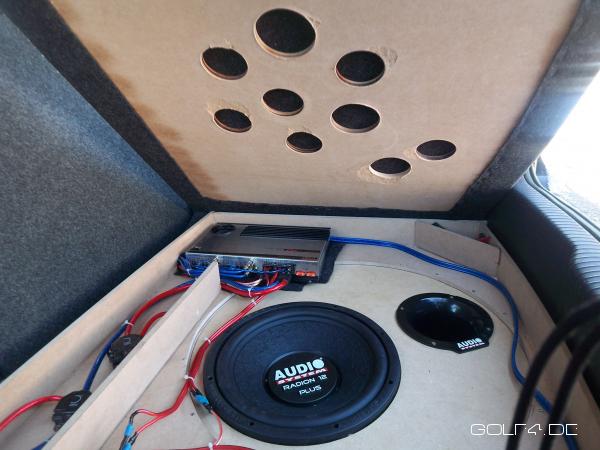

Ausbau mit Platte:

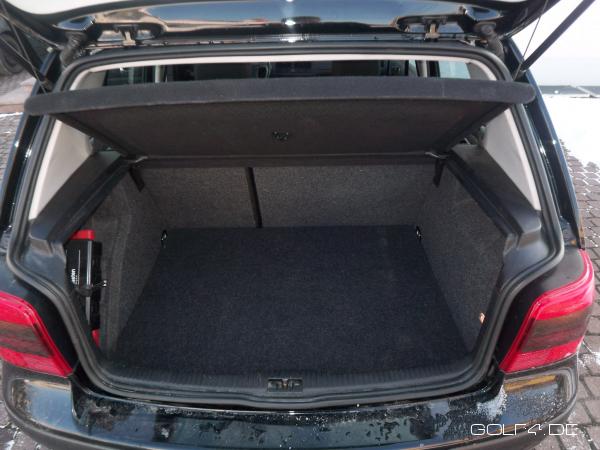

Koferraumansicht:

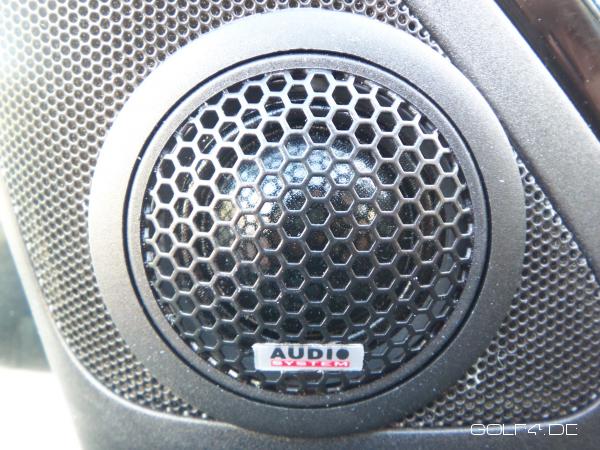

Detailansicht, Hochtöner links:

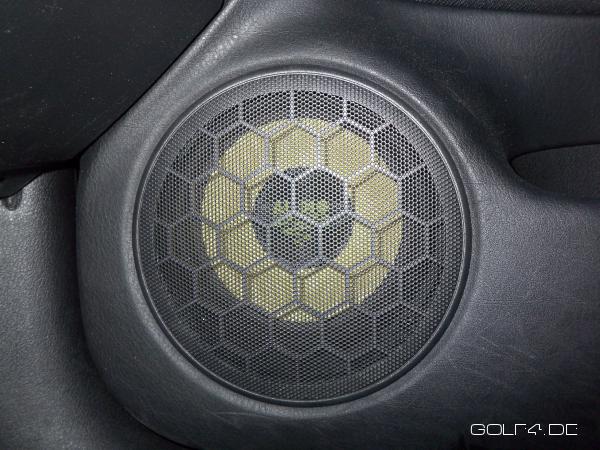

Detailansicht, TMT rechts:

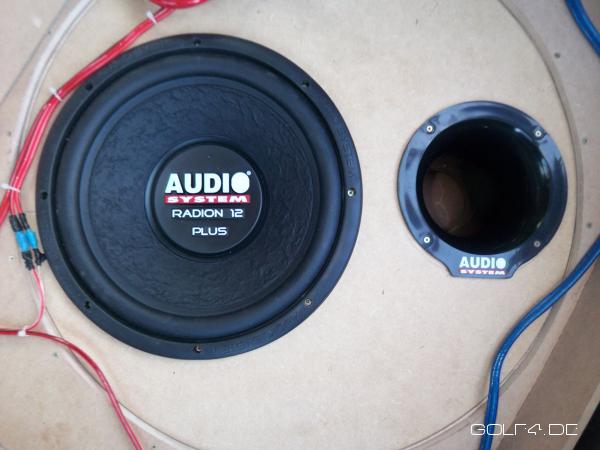

Detailansicht, Subwoofer:

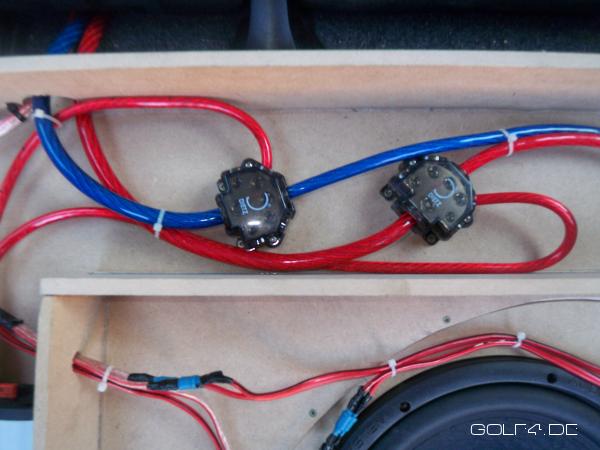

Detailansicht, Verkabelung:

GenerationSondermodell

gute arbeit!!!
ist wirklich noch sehr altagstauglich

die idee mit den hochtönern oben drauf gefällt mir. ich habe meine in müsamer kleinarbeit an die dreiecke angepasst weil die neuen hochtöner wesentlich größer waren als die oem

SlidereR

Mine Hochtöner hätten auch nicht reingepasst, da hab ich die Spiegeldreiecke einfach mit dem Dremel angepasst. Sind 25er HT`s.
So strahlen sie auch direkt ab, und nicht durch das Gitter.

Zwar nicht die allerbeste Lösung aber besser als hinter den Spiegeldreiecken.

Fischmeister

Irgendwie kommt mir der HT Einbau bekannt vor.

SlidereR

Haha gehört ja zu den einfachen und gut aussehenden Lösungen.

Speed Racer

über gut aussehend kann man aber echt diskutieren...

ich persönlich ziehe die lösung vor, wo man den HT (falls möglich) vom aufbaugehäuse befreit und dann in den original-einbauplatz (hinter das gitter) setzt:

Fischmeister

Es muss nicht schön sein,sondern funktionieren.Und ich mag Gitter nicht.Klanglich sind die grauenhaft.
Außerdem passt der Pioneer HT nicht dahinter.
Ich warte jetzt auf wärmere Tage.Da wird er vernünftig eingebaut.Brauche nur noch einen guten Kunststoffspachtel.

Rollo

@SlidereR,

was hast du für Kabelquerschnitte genommen und was sind das für "Stromverteiler" ?

Speed Racer

steht doch drauf... sind von Dietz! der kabelquerschnitt wird 25 oder 35er sein...

SlidereR

35er Querschnitt, mit 100 A Absicherung, und von den Verteilern gehen 25er und 16er Kabel weg.

Wieso fragst du?

Rollo

Nur so

Bin am Überlegen, bei mir auch gleich dickere Kabel zu verlegen um später eine größere Endstufe einzubauen, aber erst, wenn es draußen wärmer wird

Dachte so an 20 - 25er Querschnitt, oder mehr ?

big.pepe

Nimm am Besten gleich nen 35er damit fährst am Besten.... was heißt größere Endstufe?

SlidereR

35 passt noch, 50er ist zu groß fpr den Golf, da sprengts dir ja die Verkleidungen.

Außerdem reicht ein 35er vollkommen, wenn du nicht unbedingt DB Drag machen willst.

bitavenger

50² passt ohne probleme!
