sni

Also ich habe ein Out im Abblendlicht und ein in der Nebelschlussleuchte. Die beiden In habe ich zusammen gebunden und nicht angeschlossen.

Fritz-der-2te

Du hast also die OUTs einfach zu den normalen Leitungen dazugezwickt? Was passiert wenn du die INs voneinander trennst?

sni

Also wenn ich die Ins voneinander trenne, funktioniert das Abblendlicht beim Modul nicht mehr! Habe versucht statt Abblendlicht, das Fernlicht oder Nebelscheinwerfer anzuschließen und es funktioniert wieder nicht...ich bin echt am verzweifeln...Was muss ich machen um die Nebelschlussleuchte, Nebelleute oder Fernlicht zum laufen zu bringen?

Fritz-der-2te

Wo hast du jetzt IN und OUT angeschlossen? Hast du Kabel getrennt? Eine kleine Zeichnung von dir würde das erklären leichter machen wo du was angeschlossen hast.

stillgrey

Fernlicht?? Kann mir nicht vorstellen, dass das erlaubt ist.. blendest ja andere wenn du mal an der Straße parkst und aufsperrst

Fritz-der-2te

Wie hast du die NSW überhaupt angeschlossen? eh hinterm Relai?

sni

So habe jetzt die Abblendlichter angeschlossen! Nächstes Problem die Standlichtervorne und hinten links funktionieren nicht mehr! Beide Birnen sind nicht durch! Woran kann das liegen?

Fritz-der-2te

Hast du bei den Standlichtern etwas gemacht? Hast du ein Multimeter zum nachmessen am Schalter? Geht die Kennzeichenbeleuchtung? Wann geht es nicht(Schalterpositionen)? Wie hast du jetzt alles angeschlossen(Kabel für Abblendlicht getrennt?)?

sni

So es war nur eine Sicherung die durch gegangen ist. Habe das Modul nur auf das Standlicht beschränkt! Ich muss nur noch die richtigen Impulse finden!

@Fritz-der-2te den 21er Kontakt im Ksg habe ich leider nicht!

Fritz-der-2te

In der A-Säule gibts a "pin21"
siehst du links vorne(näher bei uns) das blaue kabel ... massegeschaltene Innenraumleuchte

Angehängte Grafiken

2012-03-23 19.02.32.jpg (92,7 KB, 73x aufgerufen)

tom_h

So jungs hab auch ein problem mit den juten gerät
1. frage!

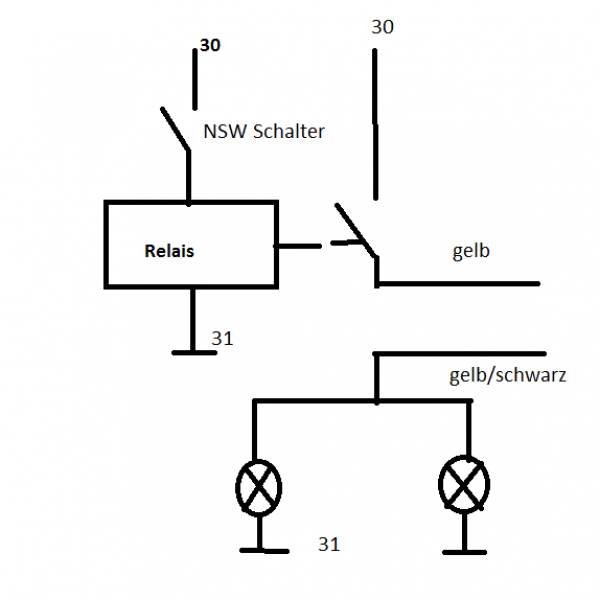

bei der ersten schaltung (siehe bild), ging das modul garnicht mehr aus, hat zwar immer schön geklickt nach ca 20sek aber nix passierte ausser das es weiter geleuchtet hat

woran kanns liegen

2. frage!

ging dann alles aber nachdem ich dann die nsw angemacht habe und wieder aus, leuchteten diese für ca 20sek nach

woran kanns liegen?

gerät ist von JOM aber anscheind unterscheiden diese sich ja nicht. an die Orangenleitung hab ich die Nebelschlusslichter dran
:::::
Edit: ich gehe davon aus,das es sichdabei um Spannungspitzenhandelt, jemand ne idee wie ich diese entgegenwirken kann?

Fritz-der-2te

Ich hab keine Ahnung wie man dein Modul anschließt da ich es nicht kenne. Hast du das selbe wie sni?

Wenn die NSW 20 sek nachleuchten ist doch genau das eingetretten was sein soll - coming home ... wahrscheinlich fehlt ein Trigger oder so, ohne genauere Infos zum Gerät kann man nicht viel sagen, liegt aber wahrscheinlich am Gerät

Welches Relai ist das in deinen "Schaltplänen"? Das der NSW kann es irgendwie nicht sein

tom_h

also in den schaltplänen ist es das relais für die nebelscheinwerfer....die coming home funktioniert aber leider auch wenn ich bei eingeschalteten Motor die Nebeler an machen....anscheind gibt es irgendwie ne rückkoppelung

hab aber nur ein brauenes kabel vom modul an der zv angschlossen

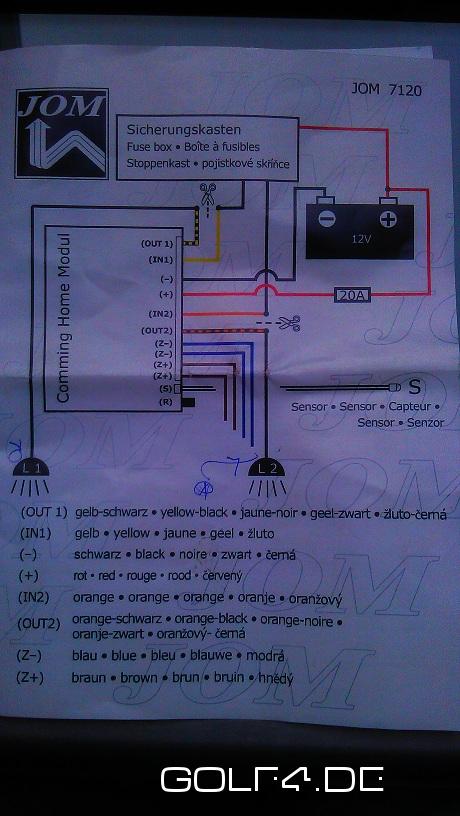

hier mal das schaltbild von modul

Fritz-der-2te

Nach dem Schaltplan nach scheint es mir als wäre dein Modul fürs Abblendlicht gedacht. Denn da wäre dieses verhalten so gewünscht. Der Trigger ist fürs LeavingHome, das funktioniert ja, oder?

EDIT1:
Du könnest dir noch ein Relai holen. Am Steuerkreis hängt dann das Modul und der Arbeitskrais schaltet die Nebler ein (verbinndet 30+sicherung mit dem NSW Kabel)
Am IN hängt der Schalter und am OUT das Relai

pianist26

Hallo liebe leute ich hoffe ihr könnt mir helfen!
Habe einen Golf 4 bj 1999 nun das Problem :

Habe folgendes gekauft vom ebay :

leaving home modul (siehe anhang)
wie müsste ich es anklemmen ?

Won der Steuerg. unten beim Lenkrad modul anklemmen ??? oder gibt es andere möglichkeiten ???

wenn ich richtig liege = Unter lenkrad dann bitte um Farben code was müsste ich was anklemmen

Vielen vielen dank an euch

viele grüsse

pianist26

hallo danke für deine hilfe nur aber wir müsste ich es denn beim golf4 anklemmen ??? viele grüsse

pianist26

hallo danke für deine hilfe nur aber wir müsste ich es denn beim golf4 anklemmen ??? viele grüsse

TrippleR

wenn ihr wirklich was gutes haben wollt, ohne eure schaltkreise dermaßen zu zerstören dann nehmt bitte das hier, BESSER GEHT ES NICHT!!!
VW

madde87

Das hab ich drin...allerdings noch die "alte" Variante

Nuke6110

Aber geht leider nicht mit Xenons
